BE рукоять трубопроводы (гидромолот) — HITACHI EX800H-5

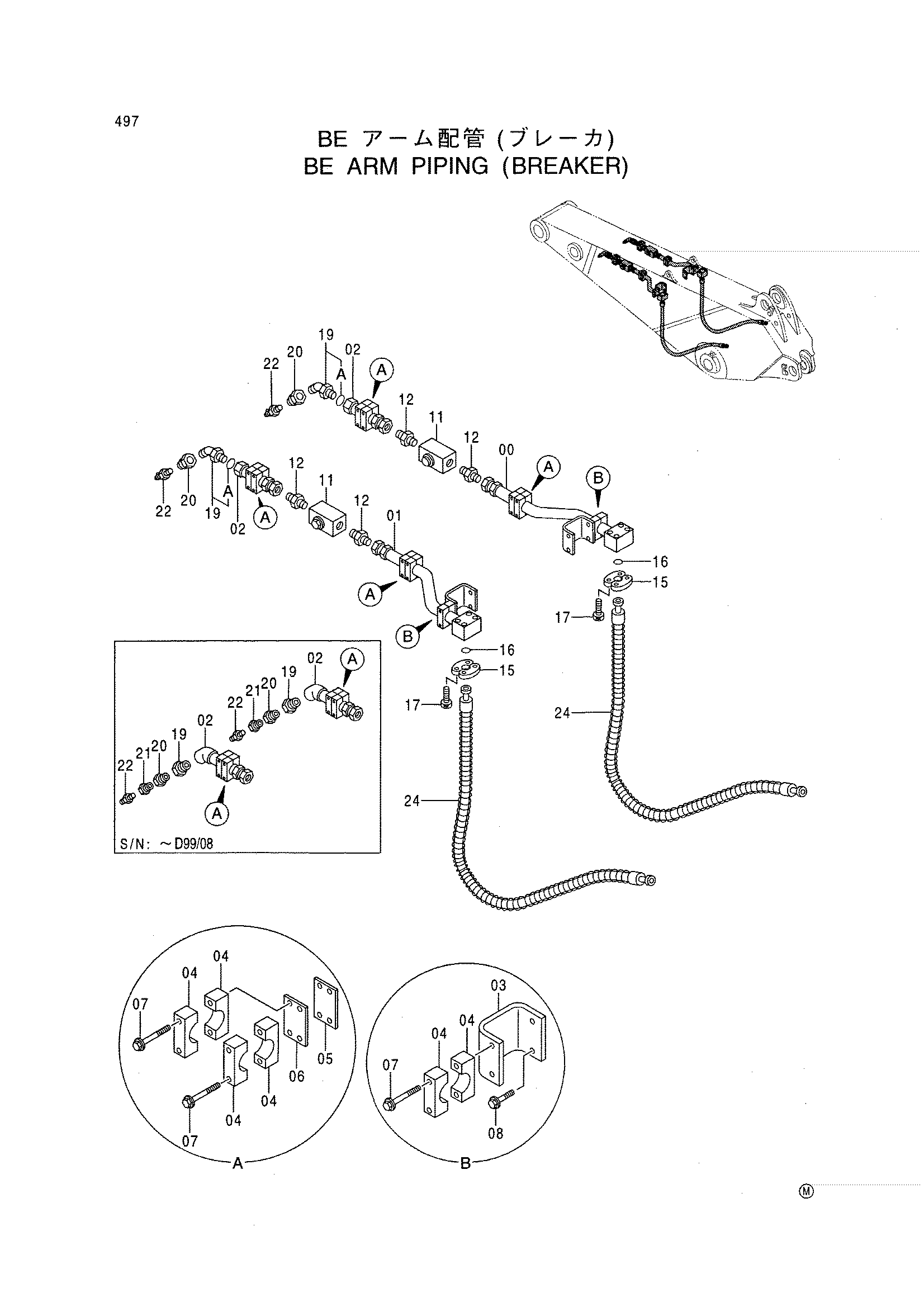

Заводская схема «BE рукоять трубопроводы (гидромолот)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8072956 | Трубка | 1 |
| 01 | 8072957 | Трубка | 1 |
| 02 | 9749722 замена: 9754840 | Трубка | 2 |
| 02 | 9749722 замена: 4317647 | Трубка | 2 |
| 02 | 9749722 замена: 4437280 | Трубка | 2 |
| 02 | 9749722 замена: 4381187 | Трубка | 2 |
| 02 | 9754840 | Трубка | 2 |
| 03 | 3045526 | Кронштейн | 2 |
| 04 | 4334364 | Хомут трубки | 20 |
| 05 | 4378471 | Регулировочная шайба 2.3 | 6 |
| 06 | 4378473 | Регулировочная шайба 1.0 | 6 |
| 07 | J021285 | Болт с шайбой | 20 |
| 08 | J021235 | Болт с шайбой | 4 |
| 11 | 4239440 | Запорный клапан | 2 |
| 12 | 94-1306 | Адаптер | 4 |
| 15 | 4089703 | Разъёмный фланец | 4 |
| 16 | 4508805 | Уплотнительное кольцо | 2 |
| 17 | M341445 | Болт с внутренним шестигранником | 8 |
| 19 | 94-1611 | Переходник | 2 |
| 19 | 4317647 | Угловой штуцер | 2 |
| 19A | 970860 | Уплотнительное кольцо | 1 |
| 20 | 94-1609 | Втулка | 2 |
| 20 | 4437280 | Колпачок | 2 |
| 21 | 94-1601 | Переходник | 2 |
| 22 | 4378927 | Воздушный клапан | 2 |
| 22 | 4381187 | Воздушный клапан | 2 |
| 24 | 4405338 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
