Механизм натяжения — HITACHI EX800H-5

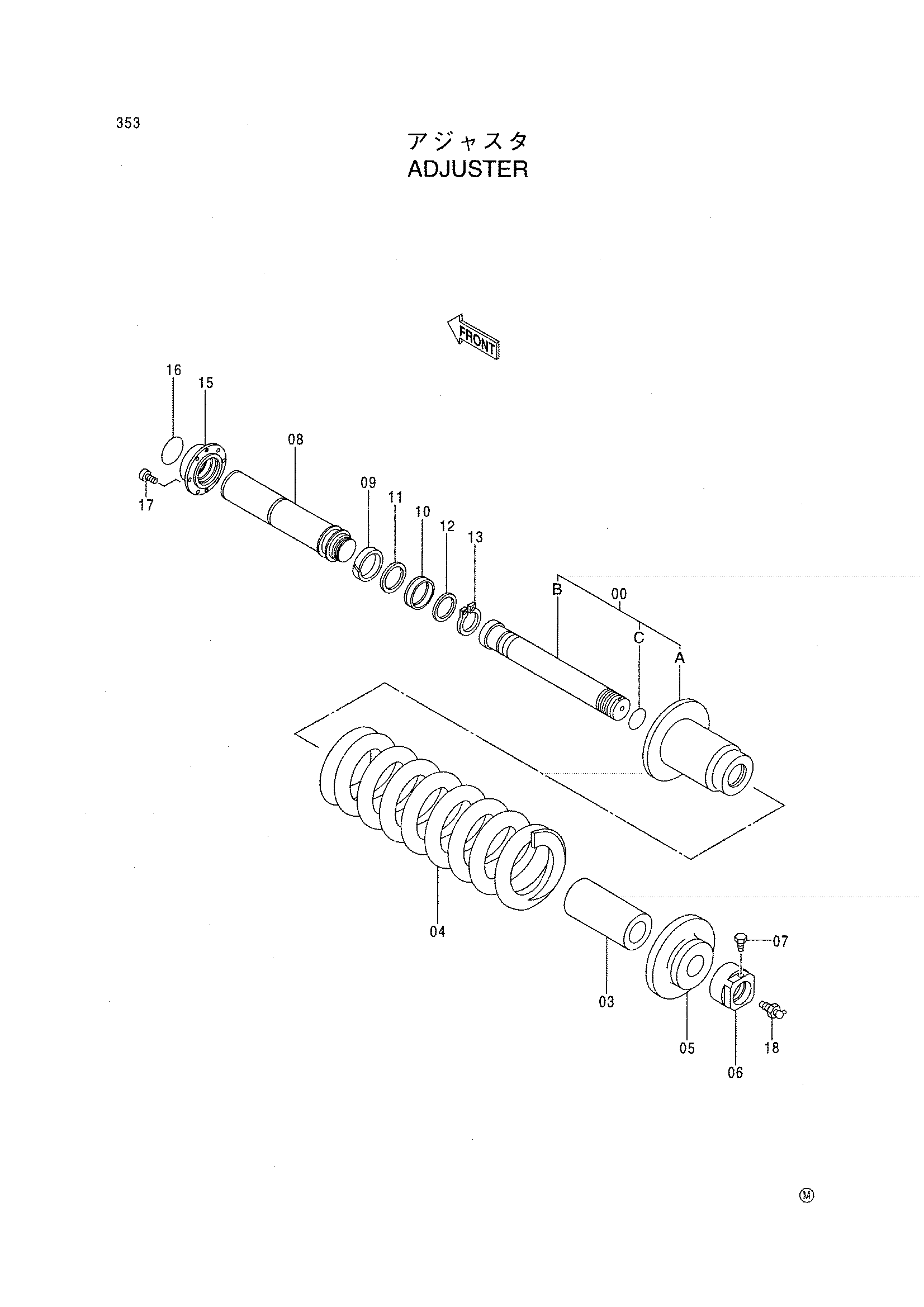

Заводская схема «Механизм натяжения» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9152674 | Механизм натяжения в сборе | 2 | |
| 00 | 9152609 | Гидроцилиндр | 1 |
| 00A | 3076303 | Гидроцилиндр | 1 |
| 00B | 2039460 | Шток | 1 |
| 00C | 4502700 | Уплотнительное кольцо | 1 |
| 03 | 4370470 | Проставка | 1 |
| 04 | 3067055 | Пружина | 1 |
| 05 | 3076012 | Кронштейн | 1 |
| 06 | 4373195 | Гайка | 1 |
| 07 | 4215453 | Болт | 1 |
| 08 | 3070288 | Шток поршня | 1 |
| 09 | 4325289 | Веаринг | 1 |
| 10 | 4098184 | U-образная манжета | 1 |
| 11 | 4098185 | Опорное кольцо | 1 |
| 12 | 4098270 | Пластина | 1 |
| 13 | 991353 | Стопорное кольцо | 1 |
| 15 | 3067053 | Направляющая | 1 |
| 16 | 4046608 | Уплотнительное кольцо | 1 |
| 17 | M341430 | Болт с внутренним шестигранником | 6 |
| 18 | 4255055 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
