Трубопроводы системы смазки (удлинённый стрела) — HITACHI EX800H-5

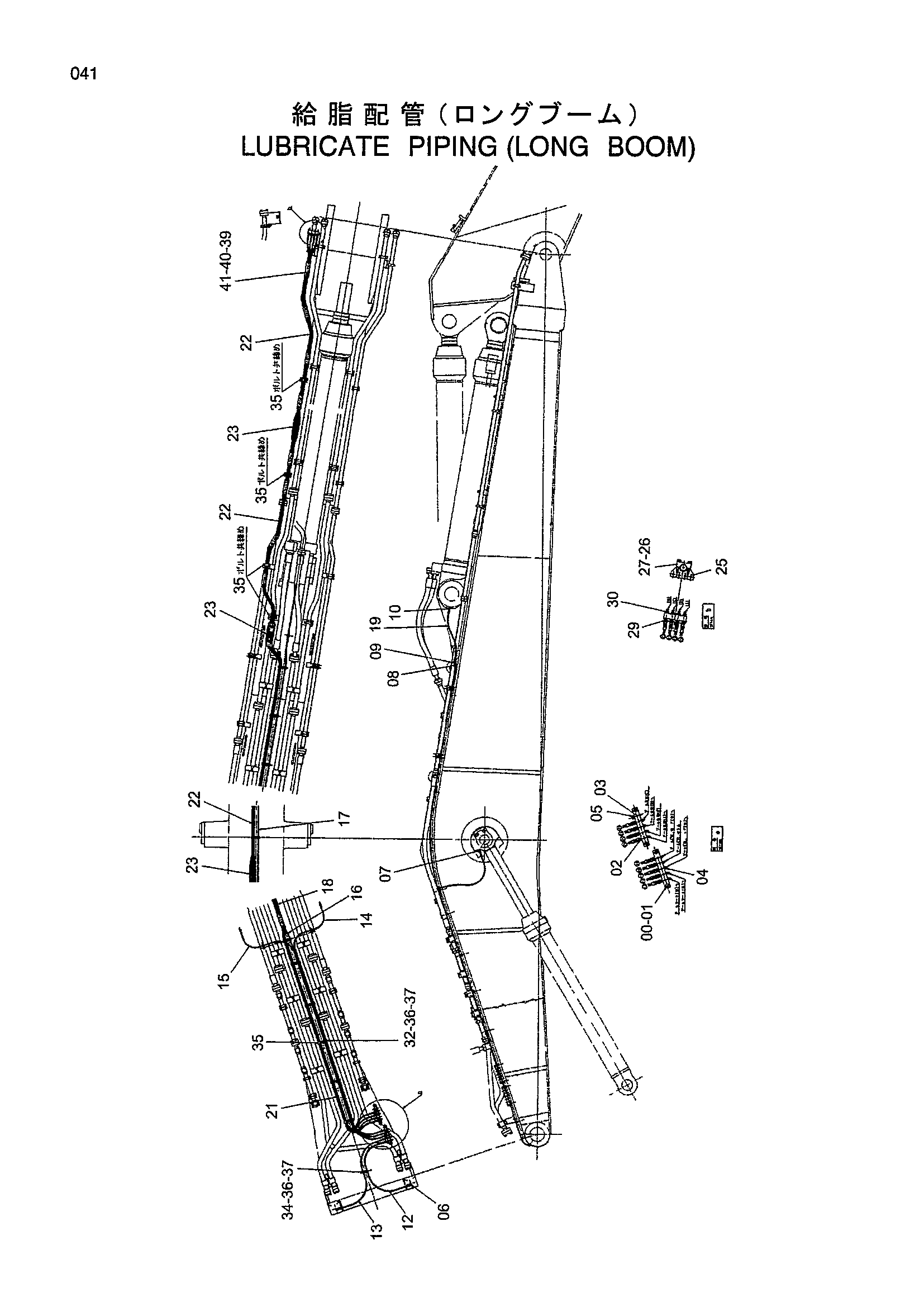

Заводская схема «Трубопроводы системы смазки (удлинённый стрела)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4337738 | Блок | 2 |
| 01 | J011050 | Болт с шайбой | 4 |
| 02 | 4154651 | Адаптер | 9 |
| 03 | Z450503 | Пробка | 11 |
| 04 | J75481 | Пресс-маслёнка | 9 |
| 05 | Z446536 | Пробка | 1 |
| 06 | 4154656 | Угловой штуцер | 2 |
| 07 | 4154655 | Угловой штуцер | 2 |
| 08 | 4154651 | Адаптер | 1 |
| 09 | 94-1401 | Угловой штуцер | 1 |
| 10 | 94-1301 | Адаптер | 1 |
| 12 | 4383986 | Шланг | 1 |
| 13 | 4396121 | Шланг | 1 |
| 14 | 4449167 | Шланг | 1 |
| 15 | 4449168 | Шланг | 1 |
| 16 | 4428308 | Шланг | 1 |
| 17 | 4402974 | Шланг | 1 |
| 18 | 4320056 | Адаптер | 1 |
| 19 | 4227071 | Шланг | 1 |
| 21 | 4428308 | Шланг | 4 |
| 22 | 4402569 | Шланг | 12 |
| 23 | 4320056 | Адаптер | 12 |
| 25 | 4449092 | Блок | 1 |
| 26 | 4334364 | Хомут трубки | 1 |
| 27 | J011260 | Болт с шайбой | 2 |
| 29 | 4154651 | Адаптер | 4 |
| 30 | 94-1301 | Адаптер | 4 |
| 32 | 4252877 | Зажим | 5 |
| 34 | 4190261 | Зажим | 9 |
| 35 | 4190263 | Зажим | 14 |
| 36 | J901016 | Болт | 13 |
| 37 | A590910 | Пружинная шайба | 13 |
| 39 | 4155962 | Резиновая прокладка | 11 |
| 40 | 4351923 | Хомут шланга | 16 |
| 41 | 4351924 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
