Трубопроводы системы смазки (стд.боом, HD стрела) — HITACHI EX800H-5

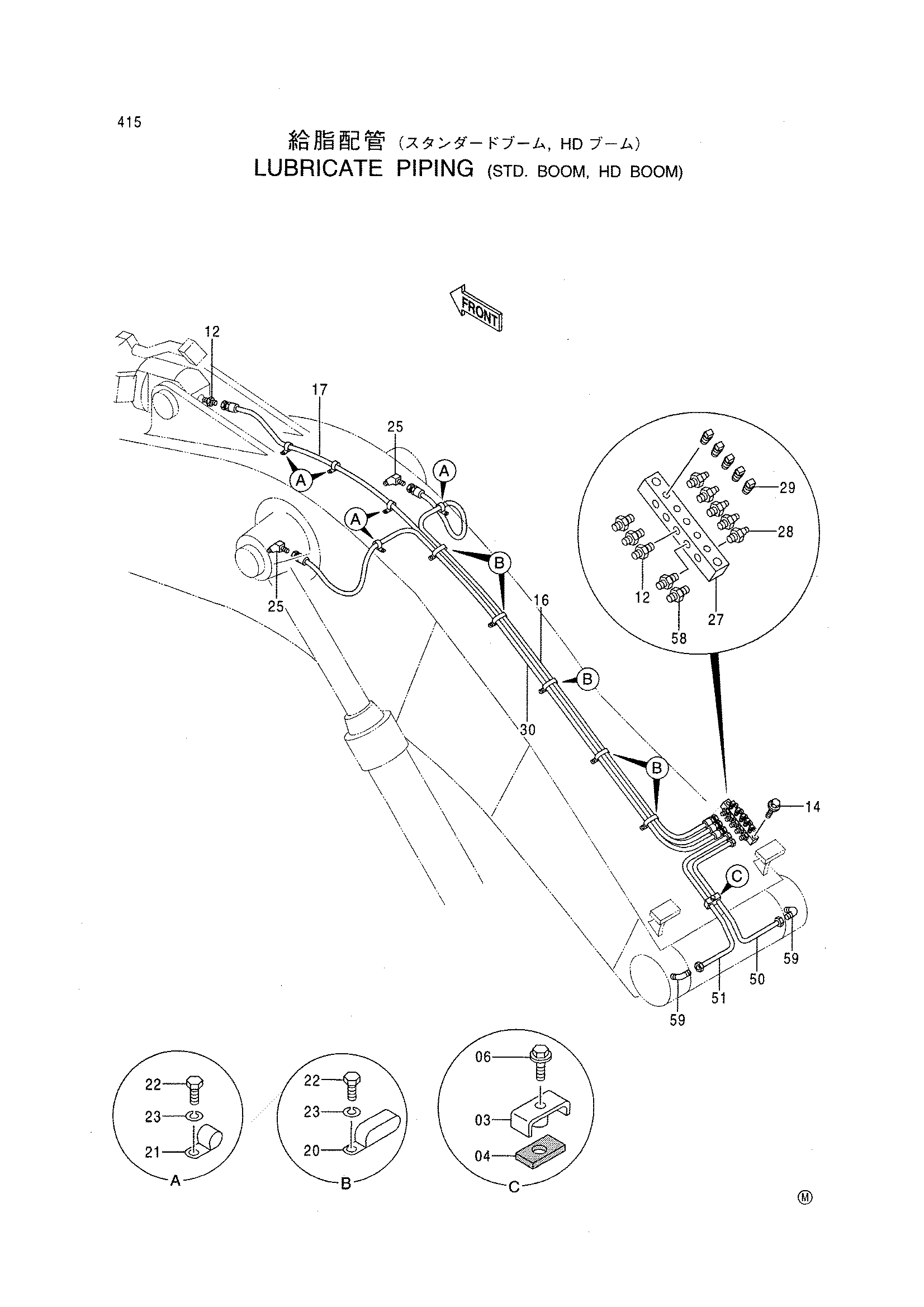

Заводская схема «Трубопроводы системы смазки (стд.боом, HD стрела)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 9736422 | Хомут | 1 |
| 04 | 4269657 | Резиновая прокладка | 1 |
| 06 | J011030 | Болт с шайбой | 1 |
| 12 | 4154651 | Адаптер | 4 |
| 14 | J011050 | Болт с шайбой | 2 |
| 16 | 4314983 замена: 4391322 | Нейлоновый шланг | 1 |
| 16 | 4314983 | Нейлоновый шланг | 1 |
| 16 | 4391322 | Нейлоновый шланг | 1 |
| 16 | 4391322 | Нейлоновый шланг | 1 |
| 17 | 4342975 | Нейлоновый шланг | 1 |
| 20 | 4252877 | Зажим | 5 |
| 21 | 4190261 | Зажим | 5 |
| 22 | J901016 | Болт | 10 |
| 23 | A590910 | Пружинная шайба | 10 |
| 25 | 4154655 | Угловой штуцер | 2 |
| 27 | 4337738 | Блок | 1 |
| 28 | J75481 | Пресс-маслёнка | 5 |
| 29 | 94-2021 | Пробка | 5 |
| 30 | 4314983 замена: 4391323 | Нейлоновый шланг | 1 |
| 30 | 4314983 | Нейлоновый шланг | 1 |
| 30 | 4391323 | Нейлоновый шланг | 1 |
| 30 | 4391323 | Нейлоновый шланг | 1 |
| 50 | 4343018 | Трубка | 1 |
| 51 | 4343019 | Трубка | 1 |
| 58 | 4130169 | Штуцер трубки | 2 |
| 59 | 4130175 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
