Передний трубопроводы для гидромолот (1)<HD стрела> — HITACHI EX800H-5

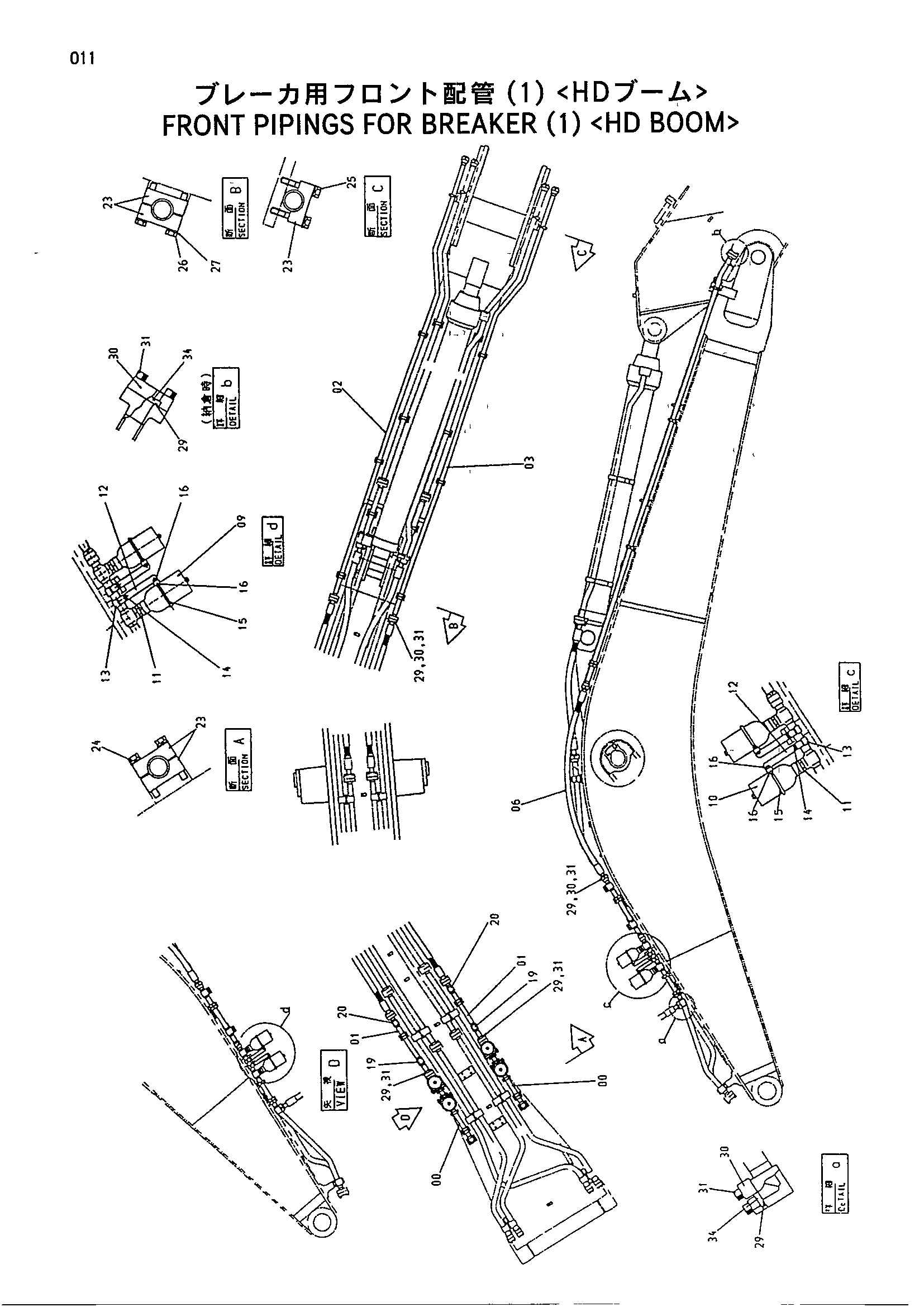

Заводская схема «Передний трубопроводы для гидромолот (1)<HD стрела>» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *00 | 8052933 | Трубка | 2 |
| *01 | 8056953 | Трубка | 2 |
| *02 | 8057127 | Трубка | 1 |
| *03 | 8057126 | Трубка | 1 |
| *06 | 4272334 | Шланг | 2 |
| *09 | 4377518 | Гидроаккумулятор | 2 |
| *10 | 4379727 | Гидроаккумулятор | 2 |
| *11 | 4318302 | Адаптер | 4 |
| *12 | 8056999 | Кронштейн | 4 |
| *13 | 4317910 | Хомут трубки | 4 |
| *14 | J021260 | Болт с шайбой | 8 |
| *15 | 4289010 | U-образный болт | 4 |
| *16 | J950012 | Гайка | 16 |
| *19 | 4154693 | Пробка | 2 |
| *20 | 4154693 | Пробка | 2 |
| *23 | 4334364 | Хомут трубки | 38 |
| *24 | J021285 | Болт с шайбой | 28 |
| *25 | J021275 | Болт с шайбой | 4 |
| *26 | J901280 | Болт | 8 |
| *27 | A590912 | Пружинная шайба | 8 |
| *29 | 4508805 | Уплотнительное кольцо | 10 |
| *30 | 4089703 | Разъёмный фланец | 16 |
| *31 | M341445 | Болт с внутренним шестигранником | 40 |
| *34 | 4336672 | Крышка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
