Аккумулятор крышка — HITACHI EX800H-5

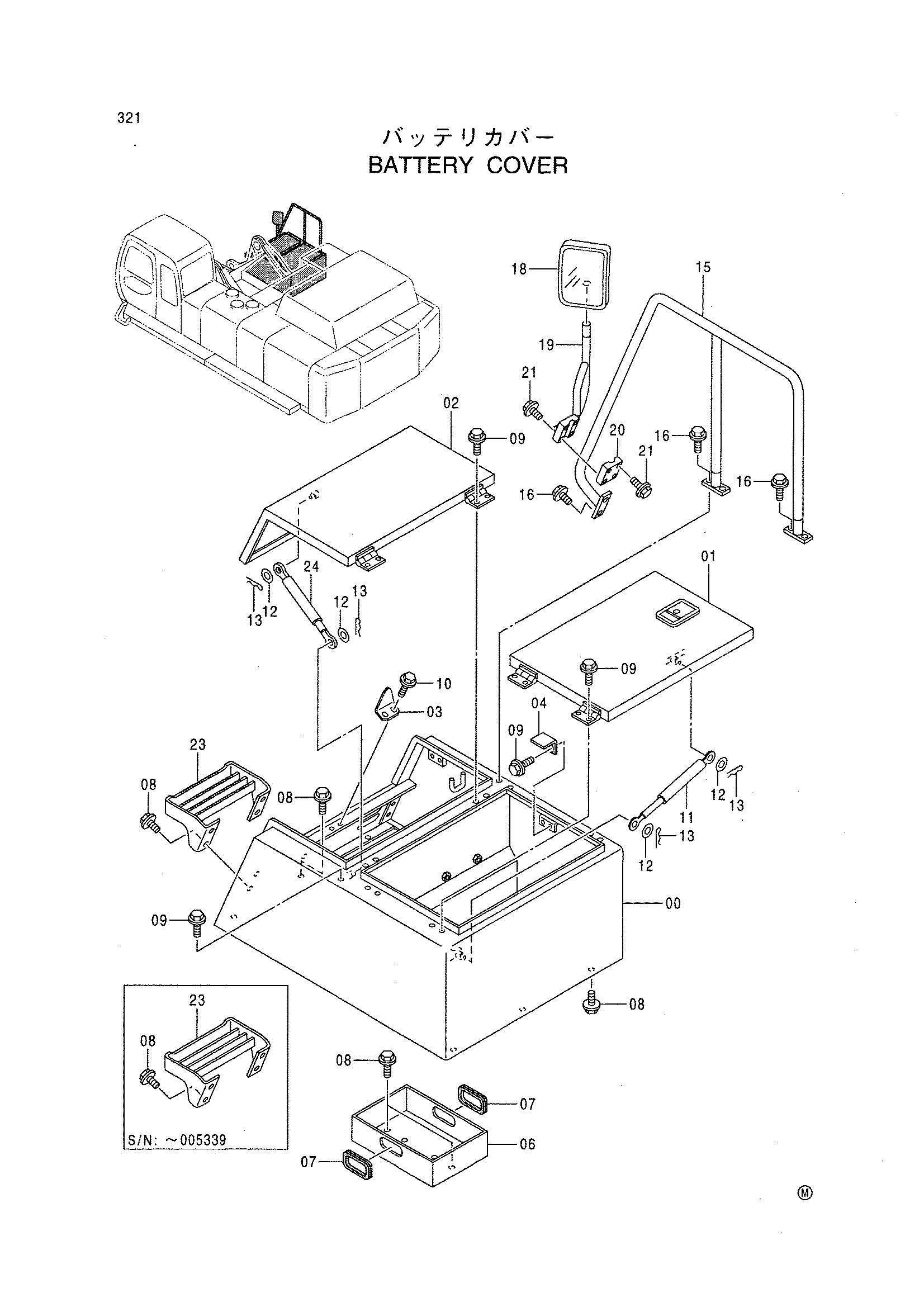

Заводская схема «Аккумулятор крышка» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004545 | Крышка | 1 |
| 01 | 6014846 | Крышка | 1 |
| 02 | 6014849 | Крышка | 1 |
| 03 | 4346471 | Кронштейн | 1 |
| 04 | 4346360 | Кронштейн | 1 |
| 06 | 8062041 | Ящик для инструментов | 1 |
| 07 | 4143780 | Резиновая втулка | 2 |
| 08 | J021235 | Болт с шайбой | 12 |
| 09 | J021030 | Болт с шайбой | 11 |
| 10 | J031030 | Болт с шайбой | 2 |
| 11 | 4188366 | Стойка | 1 |
| 12 | A590108 | Плоская шайба | 4 |
| 13 | 4022697 | Стопорный палец | 4 |
| 15 | 7030821 замена: 7033801 | Поручень | 1 |
| 15 | 7030821 | Поручень | 1 |
| 15 | 7030821 | Поручень | 1 |
| 15 | 7033801 | Поручень | 1 |
| 15 | 7033801 | Поручень | 1 |
| 15 | 7033801 | Поручень | 1 |
| 15 | 7033801 | Поручень | 1 |
| 16 | J011230 | Болт с шайбой | 6 |
| 18 | 4340845 замена: 4426821 | Зеркало | 1 |
| 18 | 4426821 | Зеркало | 1 |
| 19 | 8067349 | Стойка | 1 |
| 20 | 4376895 | Хомут | 1 |
| 21 | J010850 | Болт с шайбой | 4 |
| 23 | 8067501 замена: 8080195 | Ступень | 1 |
| 23 | 8080195 | Ступень | 1 |
| 24 | 4386505 | Гидроцилиндр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
