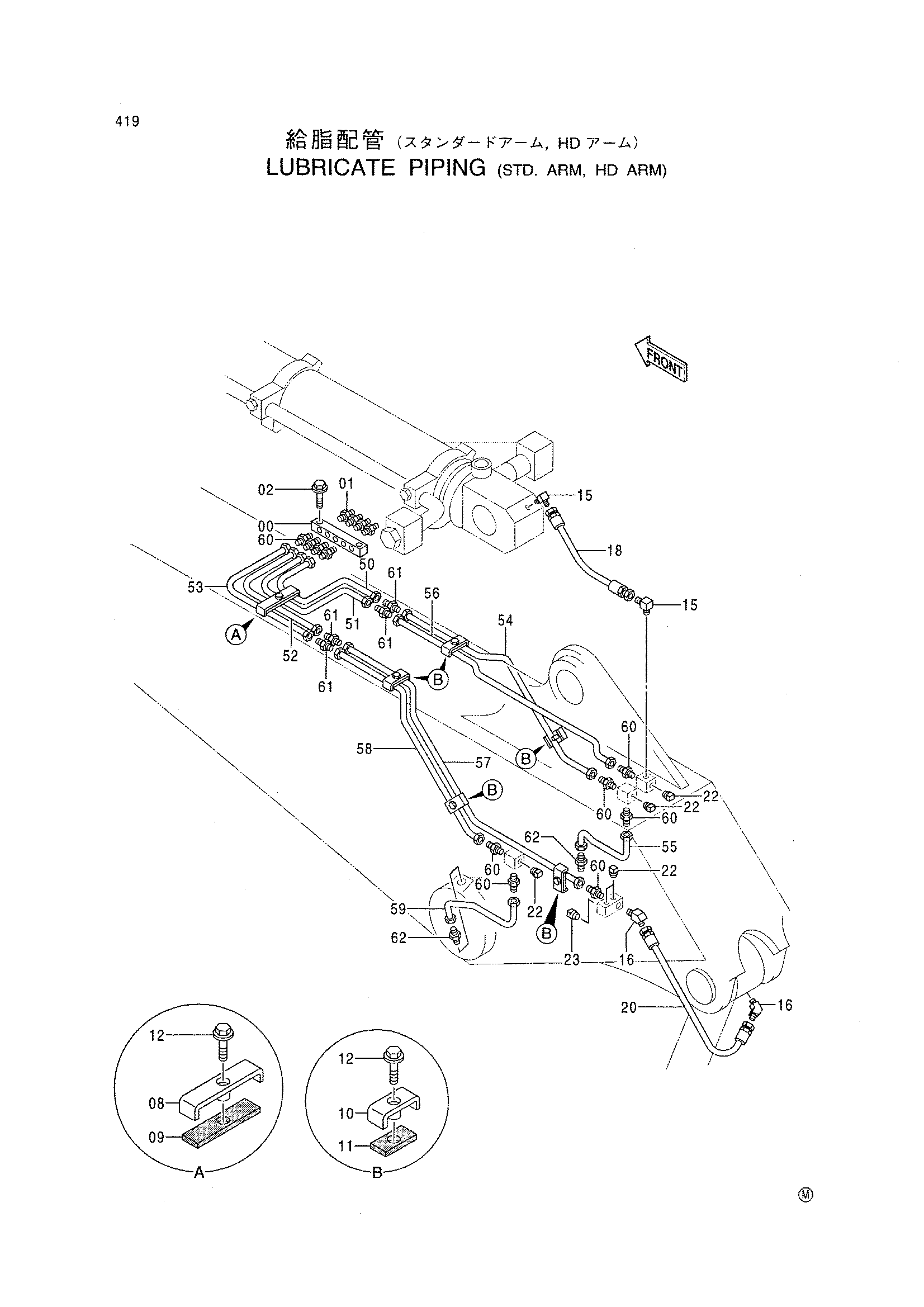

Трубопроводы системы смазки (стд.арм, HD рукоять) — HITACHI EX800H-5
Заводская схема «Трубопроводы системы смазки (стд.арм, HD рукоять)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274903 | Блок | 1 |
| 01 | J75482 | Пресс-маслёнка | 4 |
| 02 | J011040 | Болт с шайбой | 2 |
| 08 | 9736421 | Хомут | 1 |
| 09 | 4273721 | Резиновая прокладка | 1 |
| 10 | 9736422 | Хомут | 5 |
| 11 | 4269657 | Резиновая прокладка | 5 |
| 12 | J011030 | Болт с шайбой | 6 |
| 15 | 4154656 | Угловой штуцер | 2 |
| 16 | 4154655 | Угловой штуцер | 2 |
| 18 | 4203102 | Шланг | 1 |
| 20 | 4351853 | Шланг | 1 |
| 22 | 94-2021 | Пробка | 5 |
| 23 | 94-2022 | Пробка | 1 |
| 50 | 4364480 | Трубка | 1 |
| 51 | 4364481 | Трубка | 1 |
| 52 | 4364482 | Трубка | 1 |
| 53 | 4364483 | Трубка | 1 |
| 54 | 4343295 | Трубка | 1 |
| 55 | 4343296 | Трубка | 1 |
| 56 | 4343297 | Трубка | 1 |
| 57 | 4343298 | Трубка | 1 |
| 58 | 4343299 | Трубка | 1 |
| 59 | 4343300 | Трубка | 1 |
| 60 | 4130169 | Штуцер трубки | 10 |
| 61 | 4130192 | Штуцер трубки | 4 |
| 62 | 4130168 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
