Стрела гидроцилиндр. трубопроводы (правый) — HITACHI EX800H-5

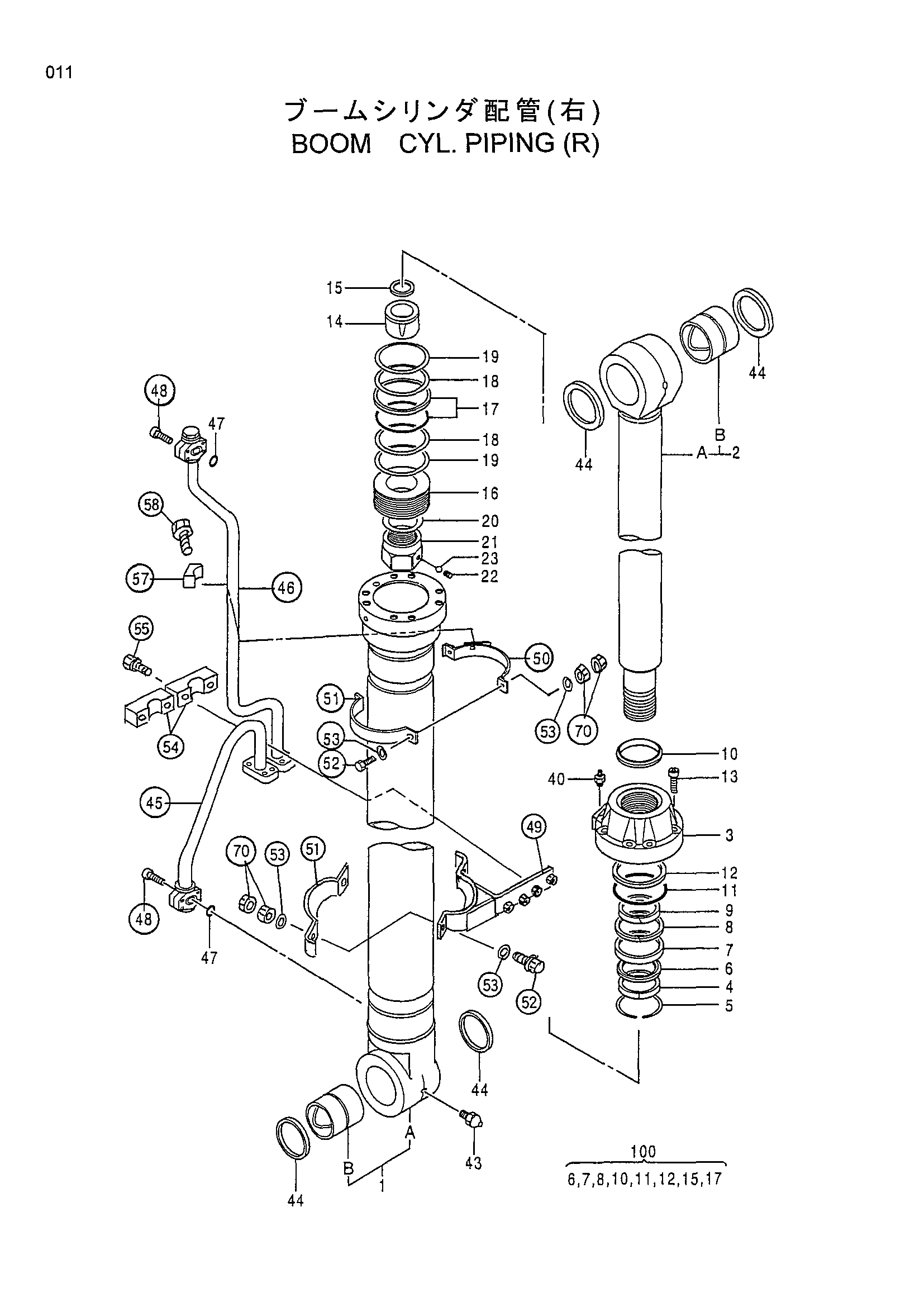

Заводская схема «Стрела гидроцилиндр. трубопроводы (правый)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 45 | 8088417 | Трубка | 1 |
| 46 | 8088429 | Трубка | 1 |
| 48 | M341495 | Болт с внутренним шестигранником | 8 |
| 49 | 8088439 | Лента | 1 |
| 50 | 8088454 | Лента | 1 |
| 51 | 4466338 | Лента | 2 |
| 52 | J011270 | Болт с шайбой | 4 |
| 53 | A590112 | Плоская шайба | 8 |
| 54 | 4275455 | Хомут трубки | 2 |
| 55 | J021280 | Болт с шайбой | 4 |
| 57 | 4190127 | Хомут трубки | 1 |
| 58 | J021265 | Болт с шайбой | 1 |
| 70 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
