Электрооборудование (8) <высокая кабина> — HITACHI EX800H-5

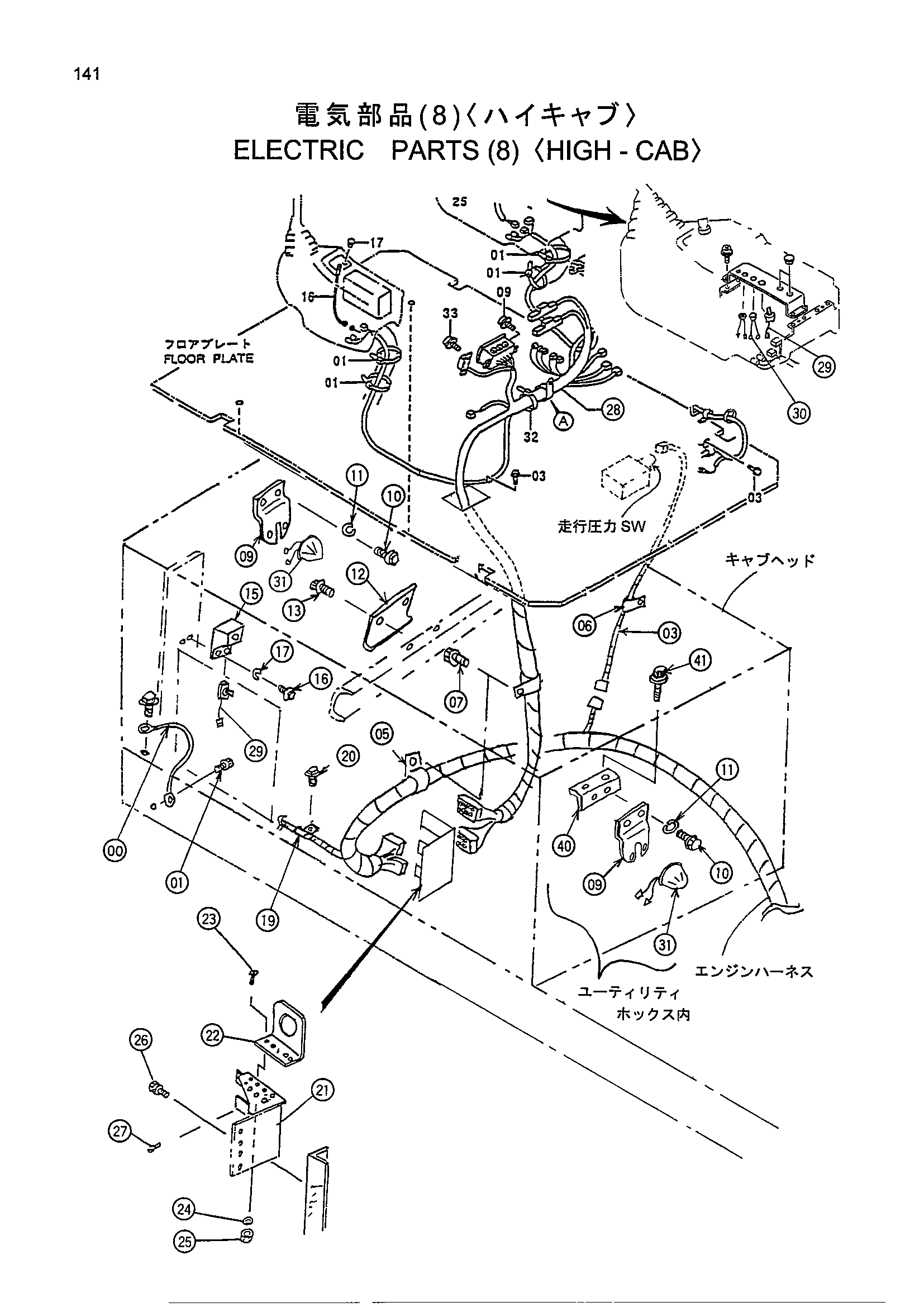

Заводская схема «Электрооборудование (8) <высокая кабина>» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4395973 | Жгут проводов | 4 |
| 01 | J011022 | Болт с шайбой | 8 |
| 03 | 4432802 | Жгут проводов | 1 |
| 05 | 4193848 | Зажим | 2 |
| 06 | 4190261 | Зажим | 2 |
| 07 | J011022 | Болт с шайбой | 4 |
| 09 | 4467098 | Кронштейн | 2 |
| 10 | J901220 | Болт | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 12 | 4467094 | Кронштейн | 1 |
| 13 | J011020 | Болт с шайбой | 2 |
| 15 | 3094075 | Короб свиткхи | 1 |
| 16 | J900814 | Болт | 2 |
| 17 | A590908 | Пружинная шайба | 2 |
| 19 | 4190261 | Зажим | 10 |
| 20 | J011022 | Болт с шайбой | 10 |
| 21 | 8080359 | Кронштейн | 1 |
| 22 | 4445876 | Кронштейн | 1 |
| 23 | J680520 | Винт с шайбой | 4 |
| 24 | J230005 | NAT | 4 |
| 25 | J250005 | Плоская шайба | 4 |
| 26 | J020825 | Болт с шайбой | 2 |
| 27 | J680420 | Винт с шайбой | 6 |
| 28 | 0004461 | Жгут проводов | 1 |
| 29 | 4466886 | Выключатель | 2 |
| 30 | 4469247 | Фонарь пилотный | 1 |
| 40 | 9757982 | Кронштейн | 1 |
| 41 | J011225 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
