Пилотные гидролинии (5-8) [погрузчик: нижний разгрузка] — HITACHI EX800H-5

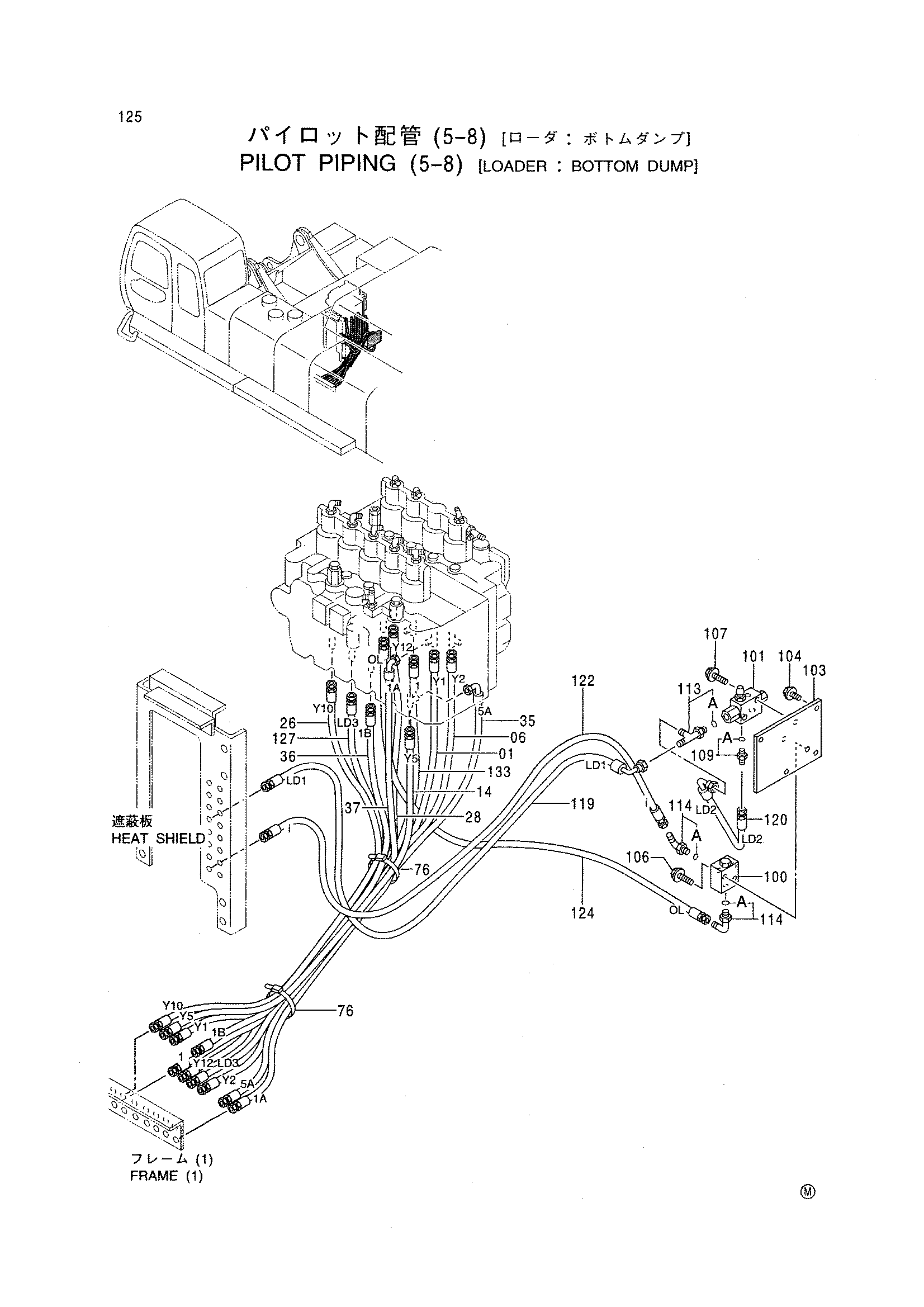

Заводская схема «Пилотные гидролинии (5-8) [погрузчик: нижний разгрузка]» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (5-8) [погрузчик: нижний разгрузка] HITACHI EX800H-5](/catalog-drawings/41/41b8bbb1-4c40-4240-8612-b4bfe9cee32a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4375854 | Шланг | 1 |
| 06 | 4375846 | Шланг | 1 |
| 14 | 4375845 | Шланг | 1 |
| 26 | 4375857 | Шланг | 1 |
| 28 | 4375858 | Шланг | 1 |
| 35 | 4375885 | Шланг | 1 |
| 36 | 4375848 | Шланг | 1 |
| 37 | 4375886 | Шланг | 1 |
| 76 | 4121859 | Ленточный зажим | 2 |
| 100 | 4195759 | Челночный клапан | 1 |
| 101 | 4339240 | Клапан | 1 |
| 103 | 9749109 | Кронштейн | 1 |
| 104 | J011030 | Болт с шайбой | 3 |
| 106 | J011050 | Болт с шайбой | 2 |
| 107 | J010645 | Болт с шайбой | 2 |
| 109 | 4200465 | Адаптер | 1 |
| 109A | 957366 | Уплотнительное кольцо | 1 |
| 113 | 4219346 | Тройник | 1 |
| 113A | 957366 | Уплотнительное кольцо | 1 |
| 114 | 4156434 | Угловой штуцер | 2 |
| 114A | 957366 | Уплотнительное кольцо | 1 |
| 119 | 4393809 | Шланг | 1 |
| 120 | 4393810 | Шланг | 1 |
| 122 | 4367014 | Шланг | 1 |
| 124 | 4369234 | Шланг | 1 |
| 127 | 4393811 | Шланг | 1 |
| 133 | 4368707 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
