Гратинг ступень — HITACHI EX800H-5

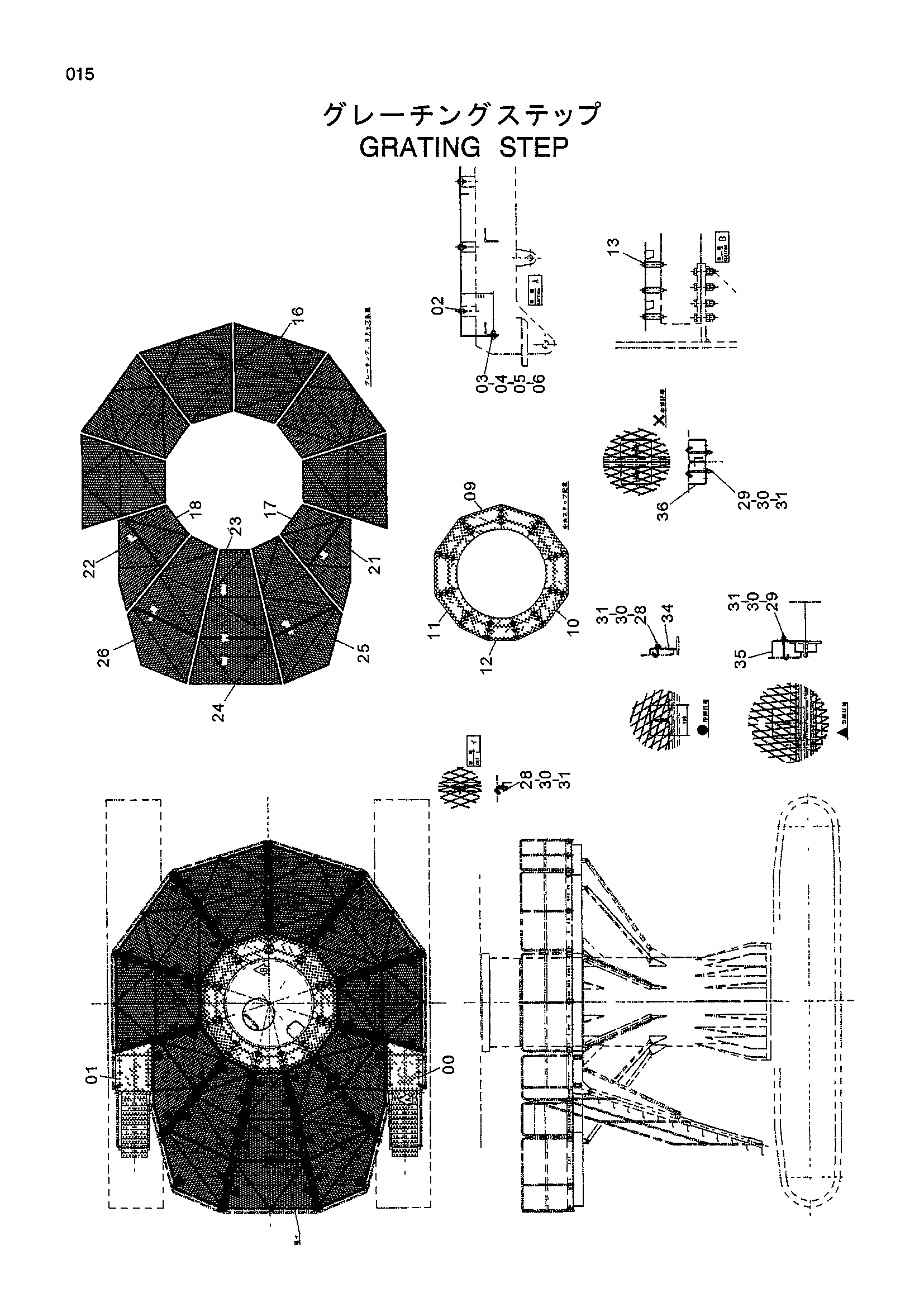

Заводская схема «Гратинг ступень» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082519 | Крышка | 1 |
| 01 | 8082520 | Крышка | 1 |
| 02 | J031035 | Болт с шайбой | 12 |
| 03 | J901035 | Болт | 6 |
| 04 | J217083 | Шайба | 12 |
| 05 | A590910 | Пружинная шайба | 6 |
| 06 | J950010 | Гайка | 6 |
| 09 | 8082779 | Ступень | 6 |
| 10 | 8082780 | Ступень | 1 |
| 11 | 8082781 | Ступень | 1 |
| 12 | 8082782 | Ступень | 3 |
| 13 | J031000 | Болт с шайбой | 66 |
| 16 | 6019807 | Ступень | 6 |
| 17 | 6019808 | Ступень | 1 |
| 18 | 6019809 | Ступень | 1 |
| 21 | 6019736 | Ступень | 1 |
| 22 | 6019737 | Ступень | 1 |
| 23 | 6019727 | Ступень | 3 |
| 24 | 6019726 | Ступень | 1 |
| 25 | 6019734 | Ступень | 1 |
| 26 | 6019735 | Ступень | 1 |
| 28 | 4346517 | Крюк | 79 |
| 29 | 4400946 | Крюк | 46 |
| 30 | J217083 | Шайба | 46 |
| 31 | J950010 | Гайка | 92 |
| 34 | 4447499 | Пластина | 4 |
| 35 | 4447500 | Пластина | 46 |
| 36 | 9755982 | Пластина | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
