Ступень — HITACHI EX800H-5

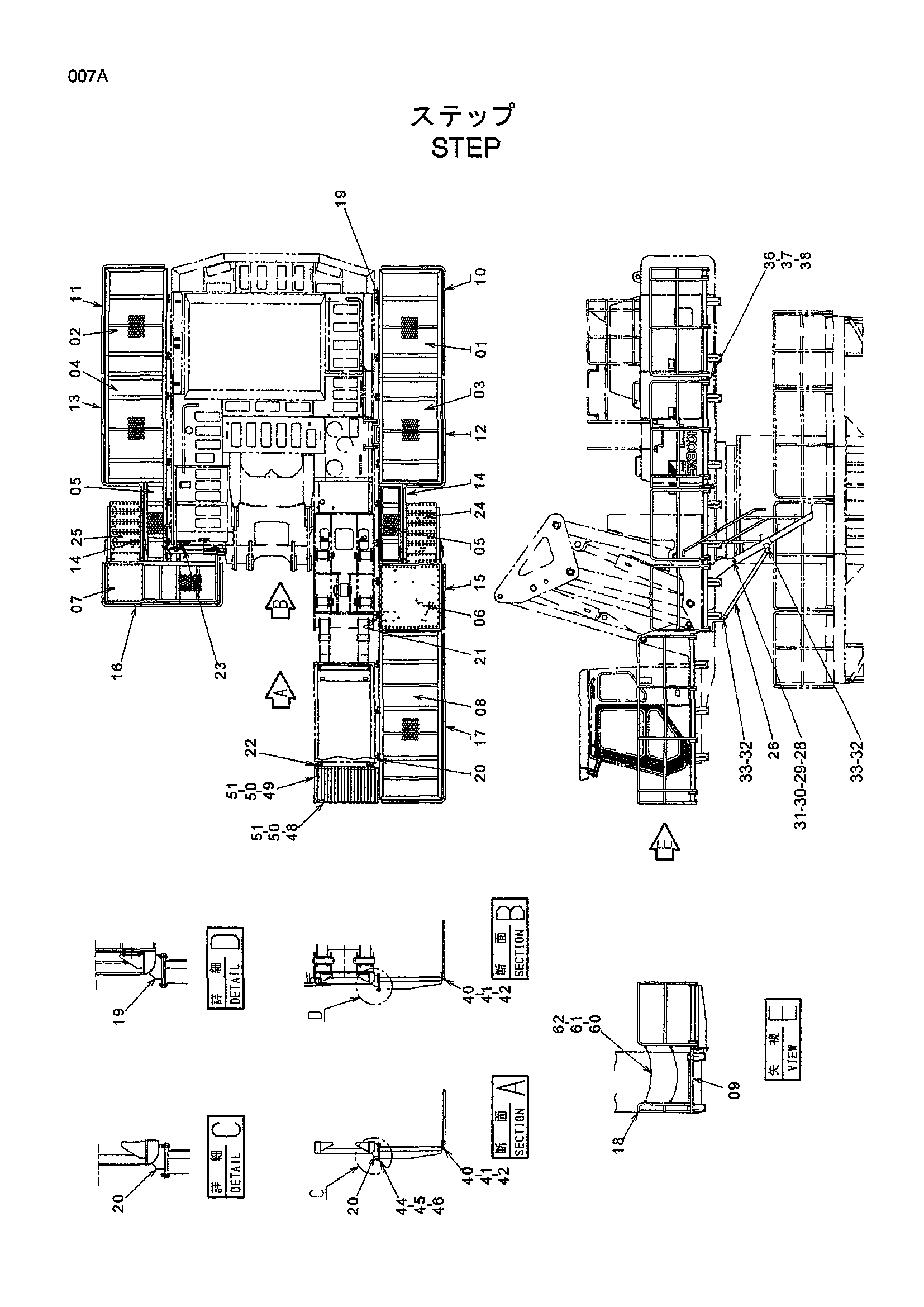

Заводская схема «Ступень» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | TK2643 | Ступень | 1 |
| 02 | TK2644 | Ступень | 1 |
| 03 | TK2645 | Ступень | 1 |
| 04 | TK2646 | Ступень | 1 |
| 05 | TK2647 | Ступень | 2 |
| 06 | TK1250 | Ступень | 1 |
| 07 | TK1251 | Ступень | 1 |
| 08 | TK1252 | Ступень | 1 |
| 09 | TK2648 | Ступень | 1 |
| 10 | TK30494 | Поручень | 1 |
| 11 | TK30495 | Поручень | 1 |
| 12 | TK30496 | Поручень | 1 |
| 13 | TK30497 | Поручень | 1 |
| 14 | TK30498 | Поручень | 2 |
| 15 | TK30499 | Поручень | 1 |
| 16 | TK30500 | Поручень | 1 |
| 17 | TK2649 | Поручень | 1 |
| 18 | TK30501 | Поручень | 1 |
| 19 | TK41145 | Кронштейн | 13 |
| 20 | TK41146 | Кронштейн | 3 |
| 21 | TK41147 | Кронштейн | 1 |
| 22 | TK41148 | Кронштейн | 2 |
| 23 | TK41149 | Кронштейн | 2 |
| 24 | 6019680 | Лестница | 1 |
| 25 | 6019679 | Лестница | 1 |
| 26 | 9749569 | Стойка | 4 |
| 28 | 4397723 | Палец | 4 |
| 29 | X4245 | Стопорная пластина | 4 |
| 30 | J901020 | Болт | 8 |
| 31 | A590910 | Пружинная шайба | 8 |
| 32 | 4397720 | Палец | 8 |
| 33 | A765040 | Шплинт | 16 |
| 36 | J901230 | Болт | 16 |
| 37 | J950012 | Гайка | 16 |
| 38 | A590912 | Пружинная шайба | 16 |
| 40 | J901240 | Болт | 62 |
| 41 | J950012 | Гайка | 62 |
| 42 | A590912 | Пружинная шайба | 62 |
| 44 | J901660 | Болт | 84 |
| 45 | J950016 | Гайка | 84 |
| 46 | A590916 | Пружинная шайба | 84 |
| 48 | J901270 | Болт | 1 |
| 49 | J901280 | Болт | 1 |
| 50 | J950012 | Гайка | 2 |
| 51 | A590912 | Пружинная шайба | 2 |
| 60 | TH40457 | Цепь | 1 |
| 61 | TH40458 | Кольцо защёлка | 4 |
| 62 | TH40489 | Крюк | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
