Основные гидролинии (3) — HITACHI EX800H-5

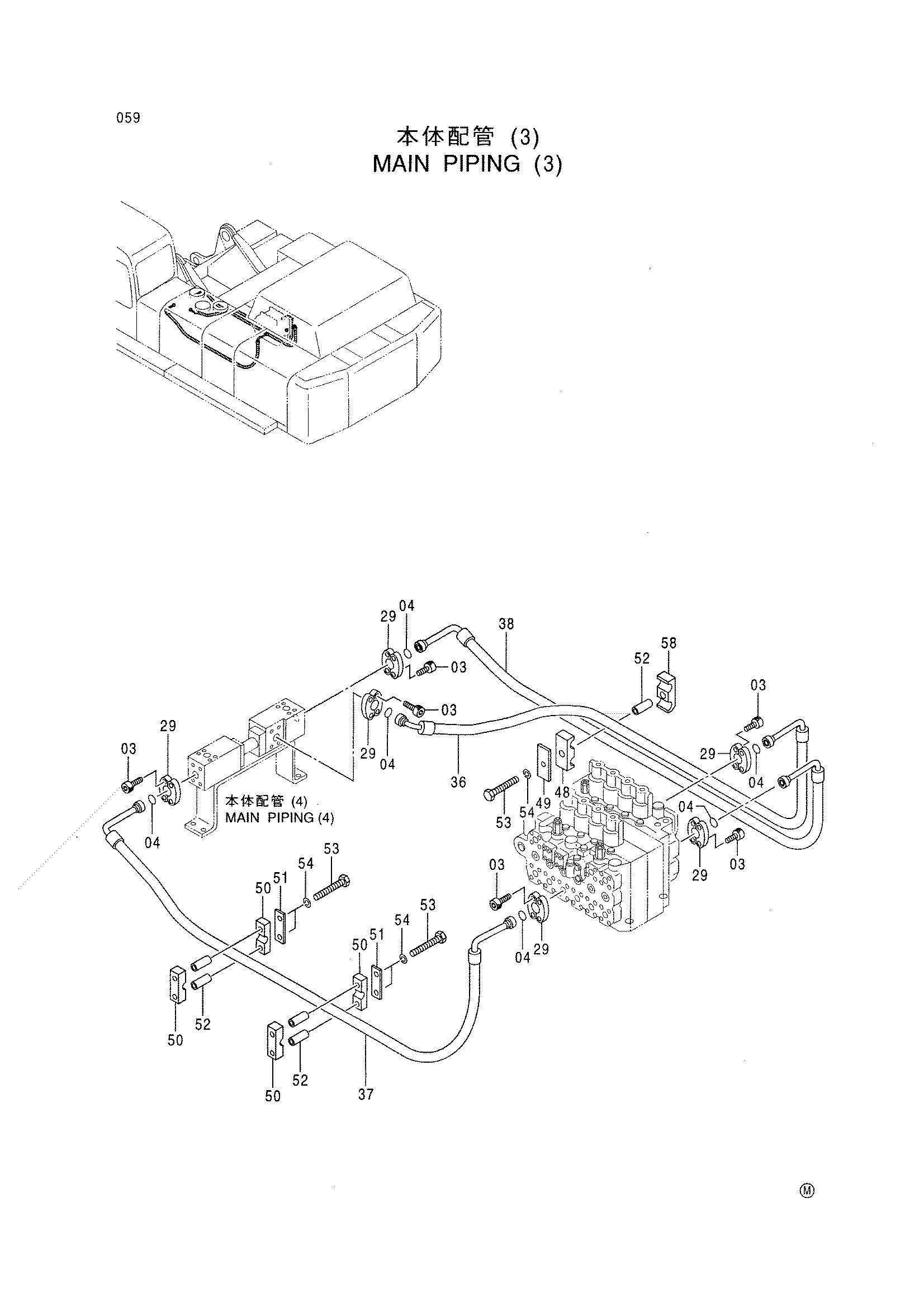

Заводская схема «Основные гидролинии (3)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | M341445 | Болт с внутренним шестигранником | 24 |
| 04 | 4508805 | Уплотнительное кольцо | 6 |
| 29 | 4089703 | Разъёмный фланец | 12 |
| 36 | 4372527 | Шланг | 1 |
| 37 | 4372526 | Шланг | 1 |
| 38 | 4372525 | Шланг | 1 |
| 48 | 4215878 | Хомут шланга | 1 |
| 49 | 4215880 | Пластина | 1 |
| 50 | 4207036 | Хомут | 4 |
| 51 | 4207038 | Пластина | 2 |
| 52 | 4207037 | Проставка | 5 |
| 53 | J901208 | Болт | 5 |
| 54 | A590912 | Пружинная шайба | 5 |
| 58 | 4385736 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
