Передний трубопроводы для гидромолот (2)<HD рукоять> — HITACHI EX800H-5

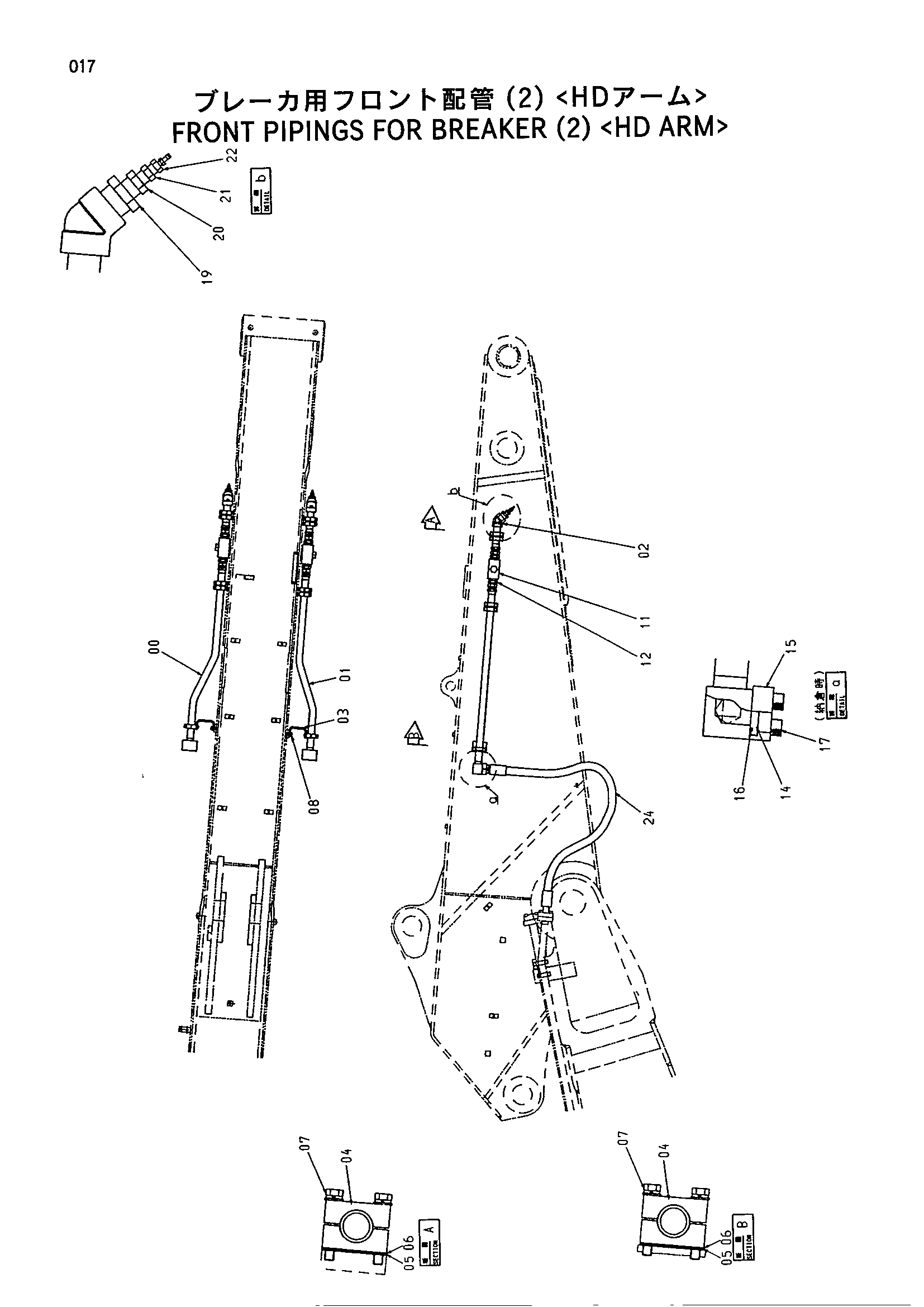

Заводская схема «Передний трубопроводы для гидромолот (2)<HD рукоять>» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *00 | 8054520 | Трубка | 1 |
| *01 | 8054521 | Трубка | 1 |
| *02 | 9749722 | Трубка | 2 |
| *03 | 3045526 | Кронштейн | 2 |
| *04 | 4334364 | Хомут трубки | 20 |
| *05 | 4378471 | Регулировочная шайба | 6 |
| *06 | 4378473 | Регулировочная шайба | 6 |
| *07 | J021285 | Болт с шайбой | 20 |
| *08 | J021235 | Болт с шайбой | 4 |
| *11 | 4239440 | Запорный клапан | 2 |
| *12 | 94-1306 | Адаптер | 4 |
| *14 | 4336672 | Крышка | 2 |
| *15 | 4089703 | Разъёмный фланец | 4 |
| *16 | 4508805 | Уплотнительное кольцо | 2 |
| *17 | M341445 | Болт с внутренним шестигранником | 8 |
| *19 | 94-1611 | Переходник | 2 |
| *20 | 94-1609 | Втулка | 2 |
| *21 | 94-1601 | Переходник | 2 |
| *22 | 4378927 | Воздушный клапан | 2 |
| *24 | 4392023 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
