Полуудлинённый рукоять трубопроводы (гидромолот) — HITACHI EX800H-5

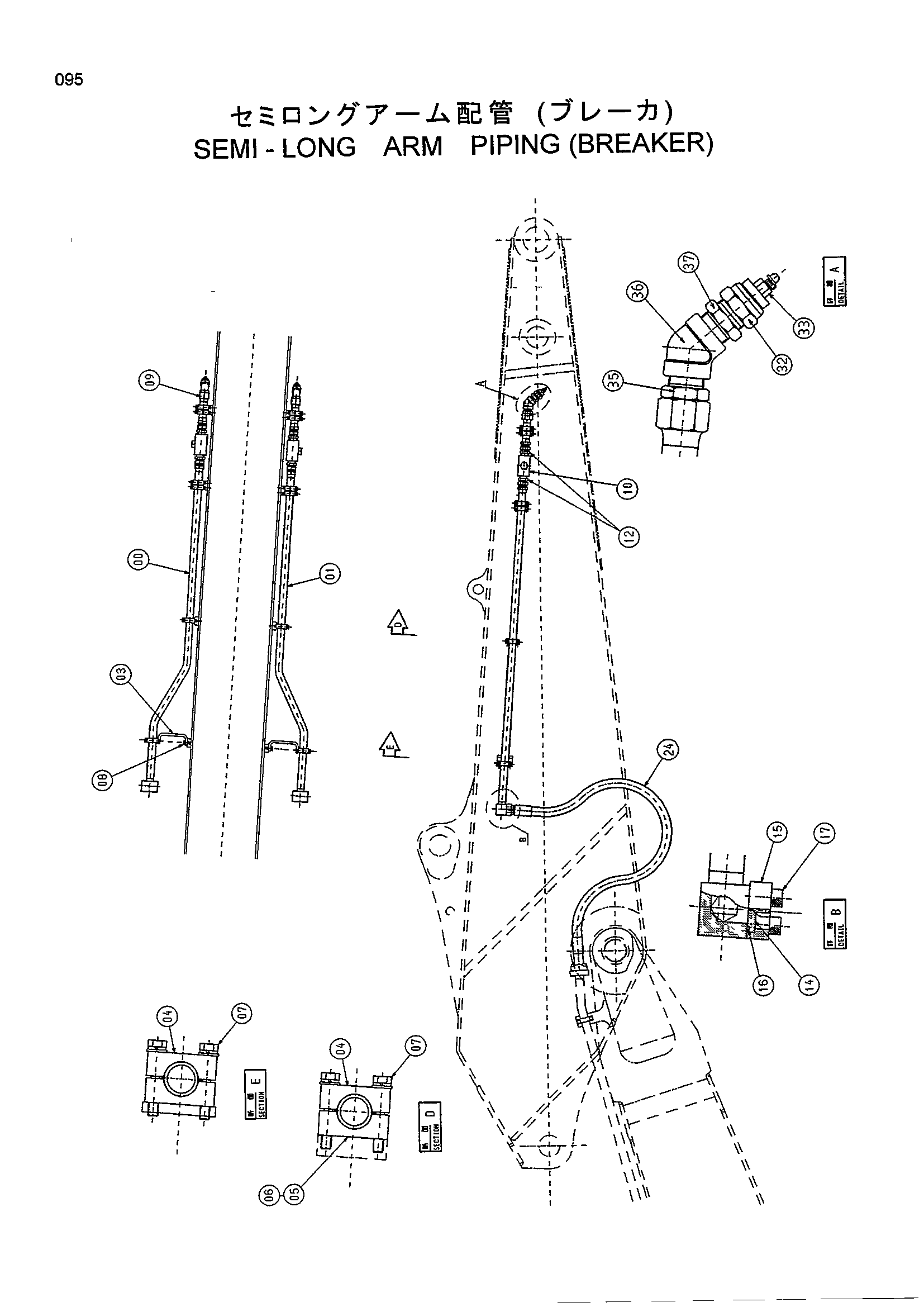

Заводская схема «Полуудлинённый рукоять трубопроводы (гидромолот)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8056927 | Трубка | 1 |
| 01 | 8056928 | Трубка | 1 |
| 03 | 4317827 | Кронштейн | 2 |
| 04 | 4334364 | Хомут трубки | 24 |
| 05 | 4378471 | Регулировочная шайба | 6 |
| 06 | 4378473 | Регулировочная шайба | 6 |
| 07 | J021285 | Болт с шайбой | 24 |
| 08 | J021235 | Болт с шайбой | 4 |
| 09 | 9754840 | Трубка | 2 |
| 10 | 4444733 | Запорный клапан | 2 |
| 12 | 94-1306 | Адаптер | 4 |
| 14 | 4336672 | Крышка | 2 |
| 15 | 4089703 | Разъёмный фланец | 4 |
| 16 | 4508805 | Уплотнительное кольцо | 2 |
| 17 | 4146848 | Болт с внутренним шестигранником | 8 |
| 24 | 4392023 | Шланг | 2 |
| 32 | 4437280 | Колпачок | 2 |
| 33 | 4381187 | Бредеер воздушный | 2 |
| 35 | 4447524 | Адаптер | 2 |
| 36 | 94-0605 | Угловой штуцер | 2 |
| 37 | 94-1306 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
