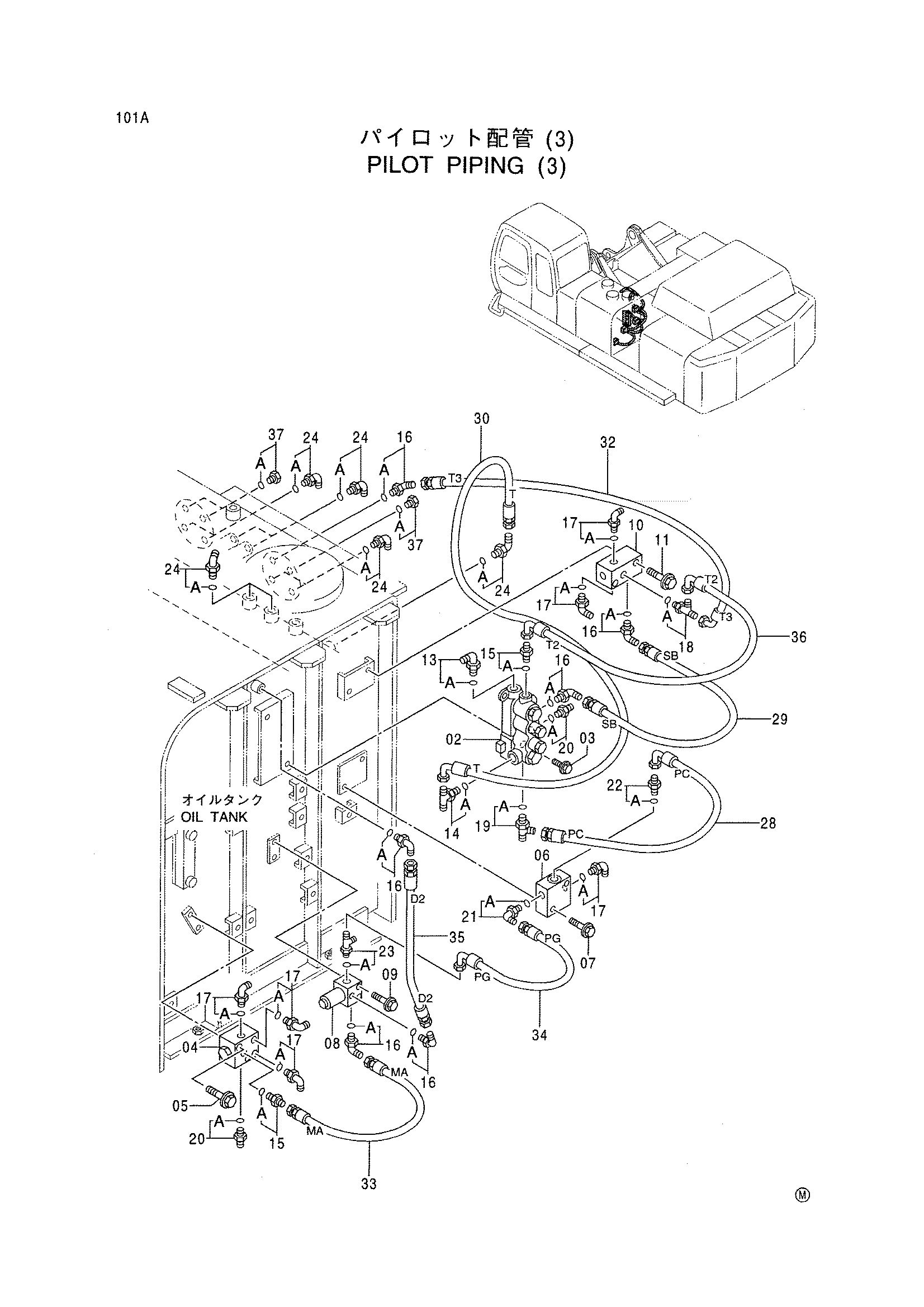

Пилотные гидролинии (3) — HITACHI EX800H-5
Заводская схема «Пилотные гидролинии (3)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4364071 | Электромагнитный клапан | 1 |
| 03 | J011035 | Болт с шайбой | 2 |
| 04 | 4258562 | Клапан | 1 |
| 05 | J011070 | Болт с шайбой | 2 |
| 06 | 9123033 | Обратный клапан | 1 |
| 07 | J011255 | Болт с шайбой | 2 |
| 08 | 4261289 | Клапан SOL | 1 |
| 09 | J010860 | Болт с шайбой | 2 |
| 10 | 4357517 | Клапан | 1 |
| 11 | J011080 замена: J011075 | Болт с шайбой | 2 |
| 11 | J011075 | Болт с шайбой | 2 |
| 13 | 4277651 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4266330 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4200465 | Адаптер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4154670 | Угловой штуцер | 6 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4156434 | Угловой штуцер | 6 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4203171 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4296066 | Тройник | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4200467 | Адаптер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4200470 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4210361 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4239712 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4154671 | Угловой штуцер | 9 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4375872 | Шланг | 1 |
| 29 | 4375833 | Шланг | 1 |
| 30 | 4368704 | Шланг | 1 |
| 32 | 4375879 замена: 4389987 | Шланг | 1 |
| 32 | 4389987 | Шланг | 1 |
| 33 | 4375834 | Шланг | 1 |
| 34 | 4375870 | Шланг | 1 |
| 35 | 4375835 замена: 4389917 | Шланг | 1 |
| 35 | 4389917 | Шланг | 1 |
| 36 | 4384020 | Шланг | 1 |
| 37 | 4093624 | Пробка | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
