Гидролинии хода (1) — HITACHI EX800H-5

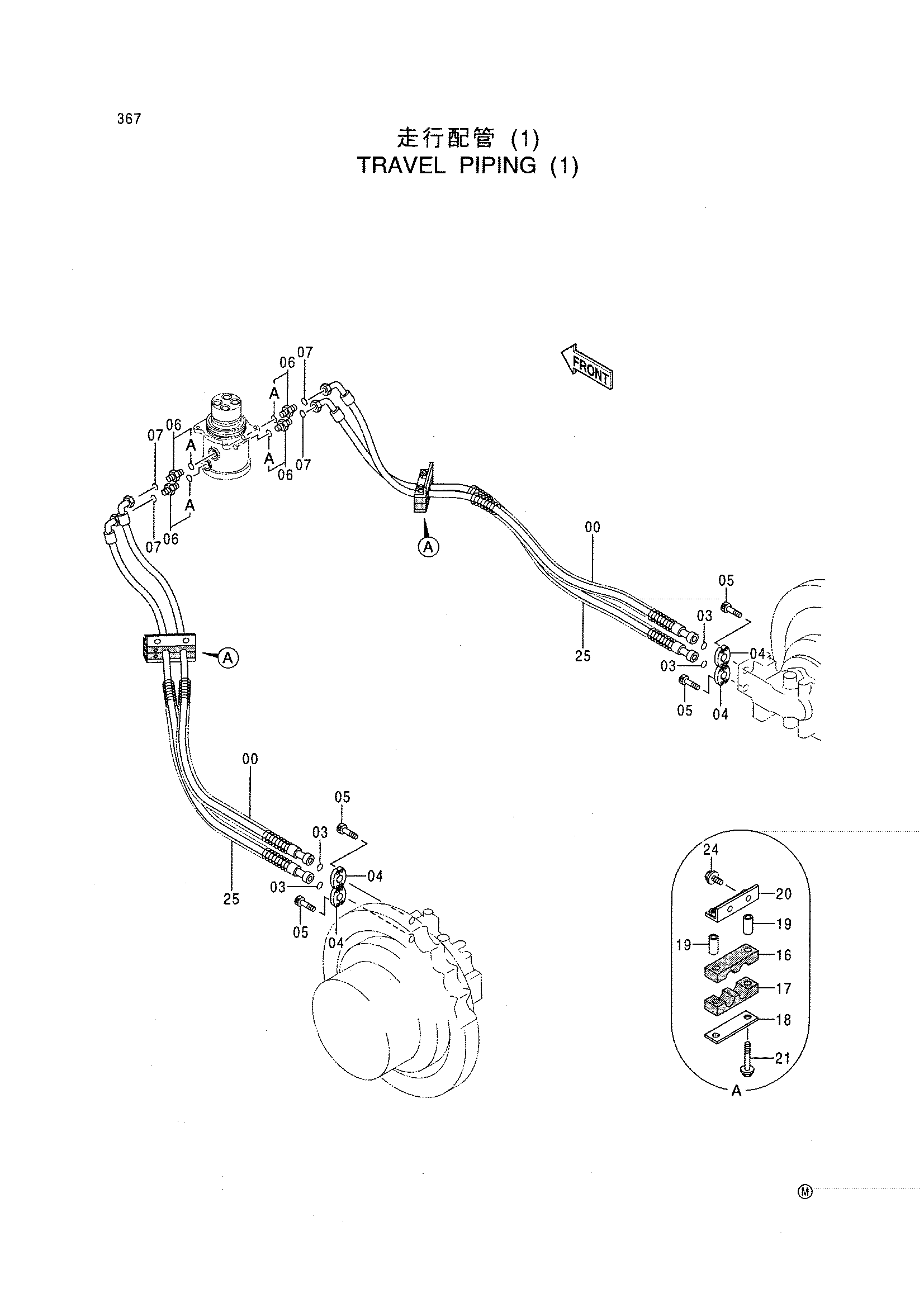

Заводская схема «Гидролинии хода (1)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4363034 замена: 4390587 | Шланг | 2 |
| 00 | 4390587 | Шланг | 2 |
| 03 | 966993 | Уплотнительное кольцо | 4 |
| 04 | 4085560 | Разъёмный фланец | 8 |
| 05 | M341240 | Болт с внутренним шестигранником | 16 |
| 06 | 4189535 | Адаптер | 4 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 16 | 4364388 | Хомут шланга | 2 |
| 17 | 4364389 | Хомут шланга | 2 |
| 18 | 4364390 | Пластина | 2 |
| 19 | 4215879 | Проставка | 4 |
| 20 | 8064623 | Кронштейн | 2 |
| 21 | J011200 | Болт с шайбой | 4 |
| 24 | J021230 | Болт с шайбой | 4 |
| 25 | 4363034 замена: 4390588 | Шланг | 2 |
| 25 | 4390588 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
