Пилотные гидролинии (гидромолот): 2 — HITACHI EX800H-5

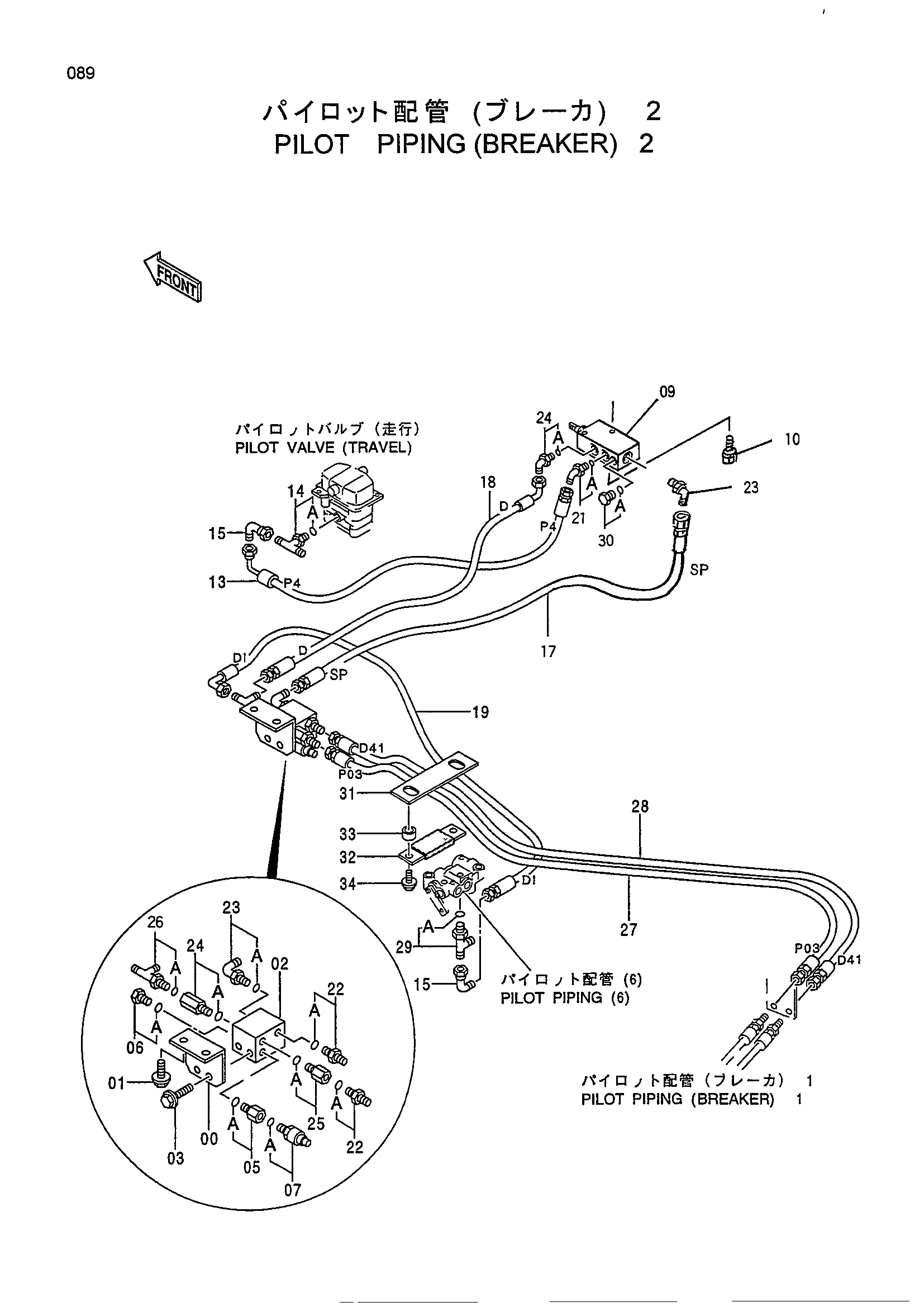

Заводская схема «Пилотные гидролинии (гидромолот): 2» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4390226 | Кронштейн | 1 |
| 01 | J011025 | Болт с шайбой | 2 |
| 02 | 4330230 | Челночный клапан | 1 |
| 03 | J010816 | Болт с шайбой | 2 |
| 05 | 4339737 | Переходник | 1 |
| 06 | 4093624 | Пробка | 1 |
| 07 | 4254563 | Выключатель давление | 1 |
| 09 | 4416775 | Валв пилотный | 1 |
| 10 | J011065 | Болт с шайбой | 2 |
| 11 | 9737443 | Кронштейн | 1 |
| 13 | 4367344 | Шланг | 1 |
| 14 | 4208473 | Тройник | 1 |
| 15 | 4239976 | Унион S | 2 |
| 17 | 4368896 | Шланг | 1 |
| 18 | 4378643 | Шланг | 1 |
| 19 | 4368879 | Шланг | 1 |
| 21 | 4190244 | Угловой штуцер | 1 |
| 22 | 4200466 | Адаптер | 2 |
| 23 | 4154671 | Угловой штуцер | 3 |
| 24 | 4261357 | Адаптер | 1 |
| 25 | 4214603 | Адаптер | 1 |
| 26 | 4205363 | Тройник | 1 |
| 27 | 4369215 | Шланг | 1 |
| 28 | 4375860 | Шланг | 1 |
| 29 | 4225403 | Тройник | 1 |
| 30 | 4299028 | Пробка | 1 |
| 31 | 4270771 | Пластина | 1 |
| 32 | 9736384 | Пластина | 1 |
| 33 | 4270773 | Кольцо | 2 |
| 34 | J021020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
