Кабина (1) (со встроенной защитой оператора кабина) — HITACHI EX800H-5

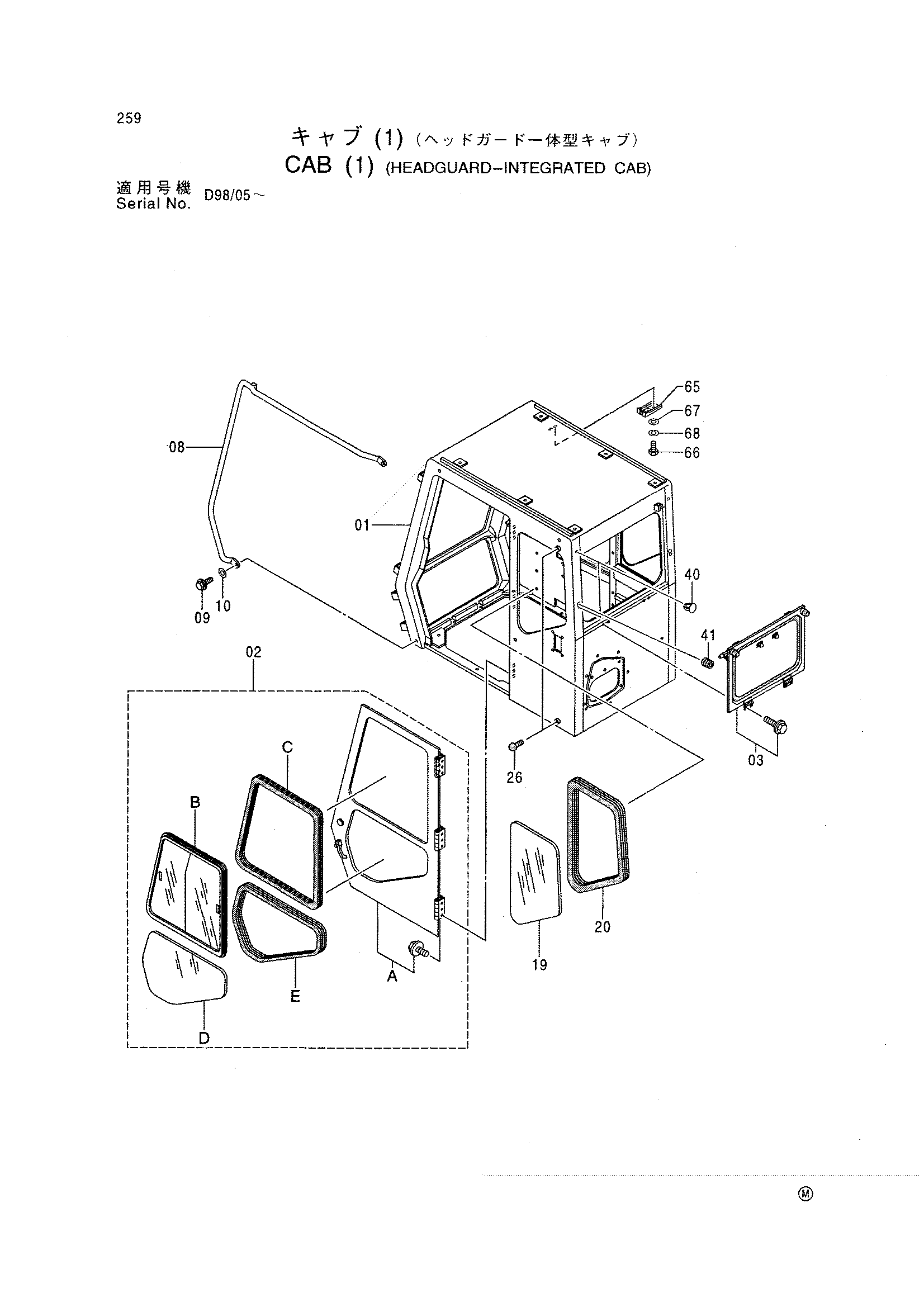

Заводская схема «Кабина (1) (со встроенной защитой оператора кабина)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4420488 | Рама кабина | 1 |
| 01 | 4420907 | Рама CAD | 1 |
| 02 | 4421582 | Дверь в сборе | 1 |
| 02A | 4405861 | Дверь | 1 |
| 02B | 4420494 | Рамка окна | 1 |
| 02C | 4387940 | Резиновая прокладка | 1 |
| 02D | 4387920 | Стекло | 1 |
| 02E | 4387921 | Резиновая прокладка | 1 |
| 03 | 4405862 | Задний окно | 1 |
| 08 | 4387916 | Поручень | 1 |
| 09 | J011030 | Болт с шайбой | 3 |
| 10 | 4255309 | Плоская шайба | 3 |
| 19 | 4387922 | Стекло | 1 |
| 20 | 4387925 | Резиновая прокладка | 1 |
| 26 | 4204586 | Ограничитель | 2 |
| 40 | 4374624 | Зажим | 2 |
| 41 | 4266963 | Резиновая втулка | 1 |
| 65 | 4239989 | Кронштейн | 1 |
| 66 | J900814 | Болт | 2 |
| 67 | A590108 | Плоская шайба | 2 |
| 68 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
