Вспомогательный трубопроводы (удлинённый стрела) — HITACHI EX800H-5

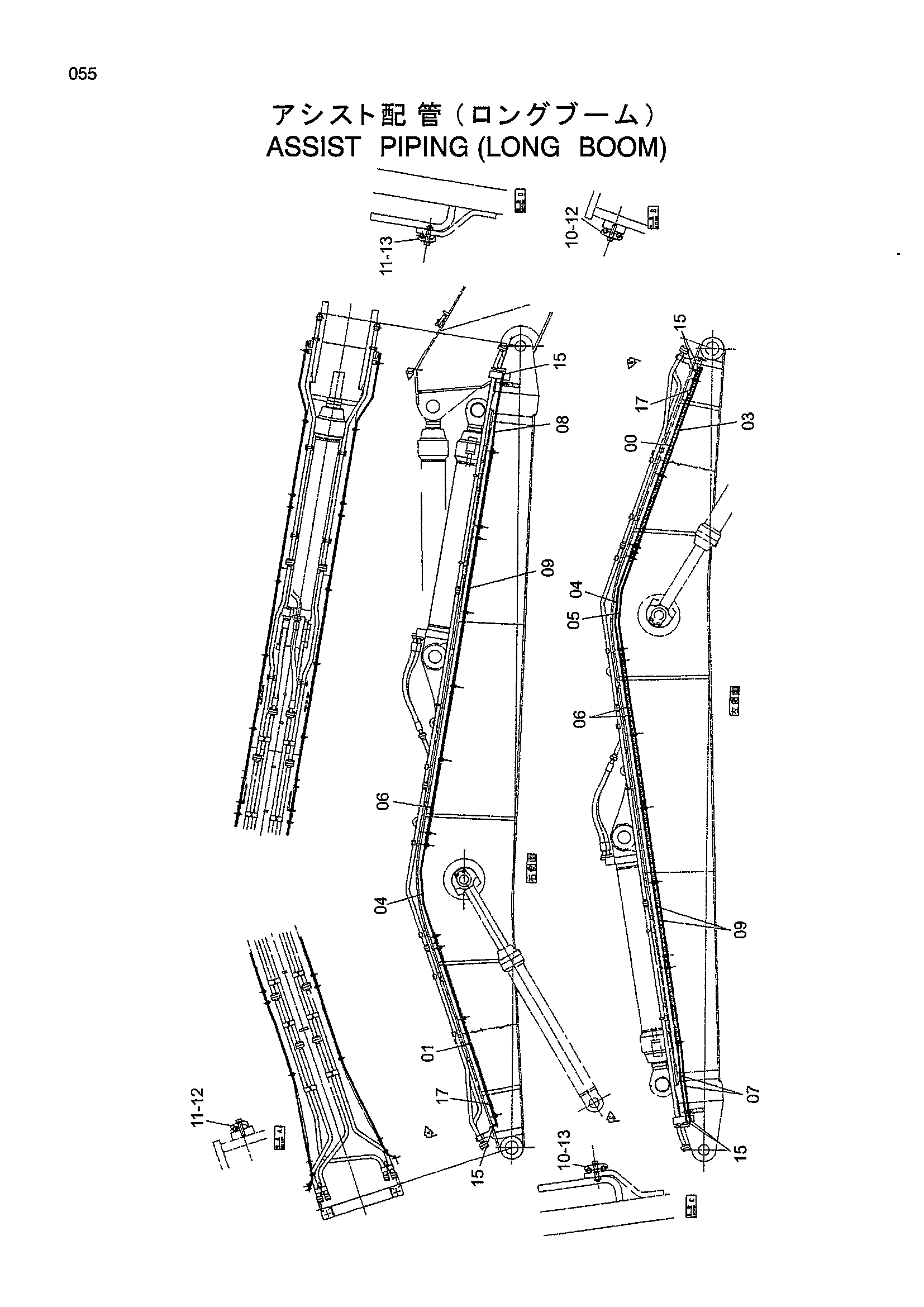

Заводская схема «Вспомогательный трубопроводы (удлинённый стрела)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082887 | Трубка | 1 |
| 01 | 8082884 | Трубка | 1 |
| 03 | 8082886 | Трубка | 1 |
| 04 | 8082888 | Трубка | 2 |
| 05 | 8082889 | Трубка | 1 |
| 06 | 8082890 | Трубка | 3 |
| 07 | 8082892 | Трубка | 2 |
| 08 | 8082891 | Трубка | 1 |
| 09 | 8082612 | Трубка | 3 |
| 10 | 4189858 | Хомут трубки | 13 |
| 11 | 4190124 | Хомут трубки | 13 |
| 12 | J011250 | Болт с шайбой | 24 |
| 13 | J011260 | Болт с шайбой | 2 |
| 15 | 4223518 | Пробка унион | 6 |
| 17 | Z447483 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
