Платформа <высокая кабина> — HITACHI EX800H-5

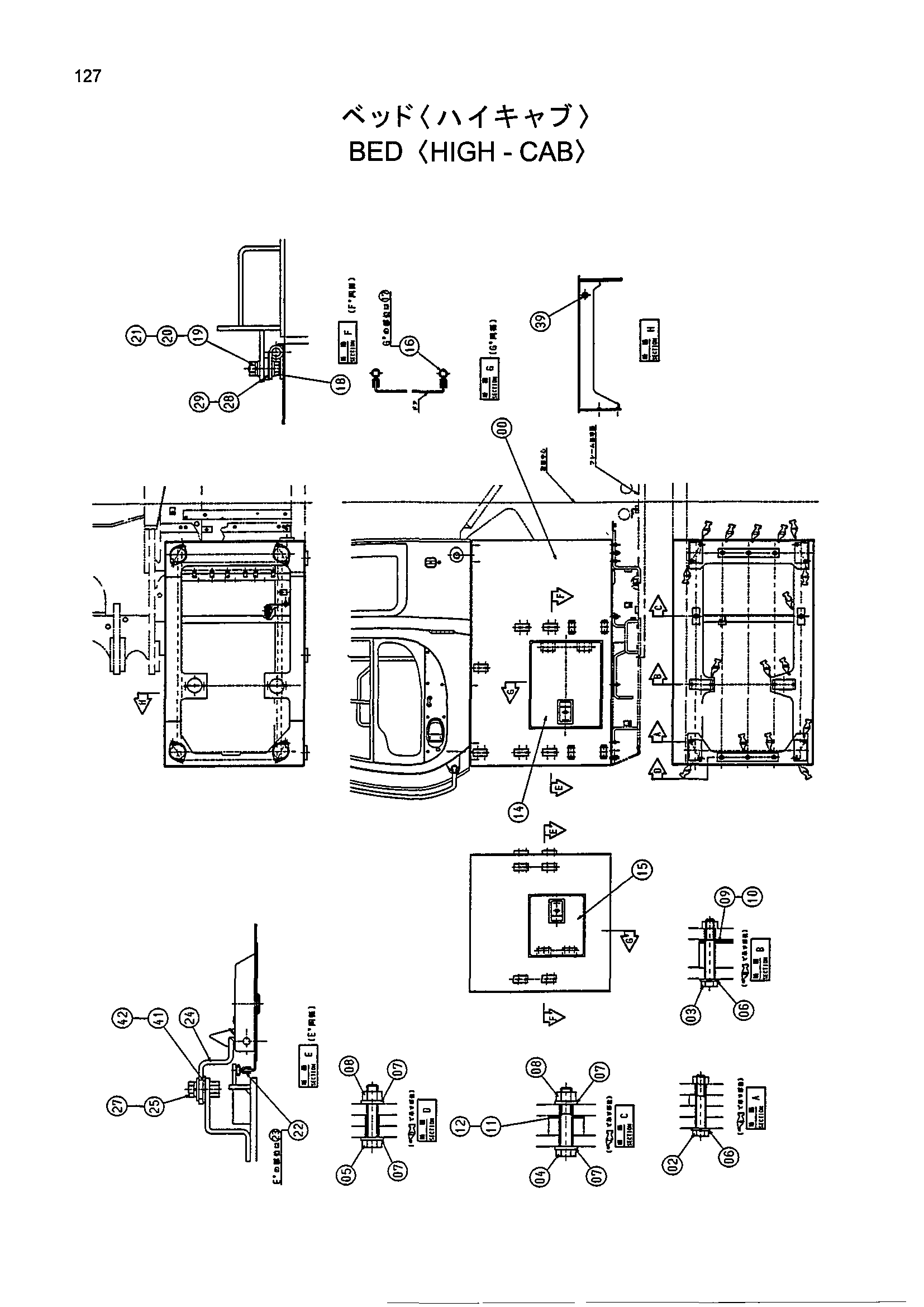

Заводская схема «Платформа <высокая кабина>» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008049 | Платформа | 1 |
| 02 | J921280 | Болт | 8 |
| 03 | J921290 | Болт | 4 |
| 04 | J931690 | Болт | 2 |
| 05 | J931680 | Болт | 6 |
| 06 | J222012 | Шайба | 12 |
| 07 | J222016 | Шайба | 16 |
| 08 | J951016 | Гайка | 8 |
| 09 | 4431652 | Регулировочная шайба | 10 |
| 10 | 4431651 | Регулировочная шайба | 10 |
| 11 | 4277890 | Регулировочная шайба | 10 |
| 12 | 4277891 | Регулировочная шайба | 10 |
| 14 | 7041499 | Дверь | 1 |
| 15 | 7041500 | Дверь | 1 |
| 16 | 4465722 | Уплотнительная окантовка | 2 |
| 17 | 4465723 | Уплотнительная окантовка | 2 |
| 18 | J901035 | Болт | 8 |
| 19 | J950010 | Гайка | 8 |
| 20 | A590910 | Пружинная шайба | 8 |
| 21 | J222010 | Шайба | 16 |
| 22 | 4465725 | Уплотнительная окантовка | 1 |
| 23 | 4465724 | Уплотнительная окантовка | 1 |
| 24 | 4351140 | Ограничитель | 2 |
| 25 | J011230 | Болт с шайбой | 4 |
| 27 | 4249324 | Шайба | 4 |
| 28 | 4454317 | Регулировочная шайба | 6 |
| 29 | 4454316 | Регулировочная шайба | 6 |
| 39 | 4186003 | Резиновая втулка | 5 |
| 41 | 4466783 | Пластина | 10 |
| 42 | 4466784 | Пластина | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
