Двойной топливный фильтр — HITACHI EX800H-5

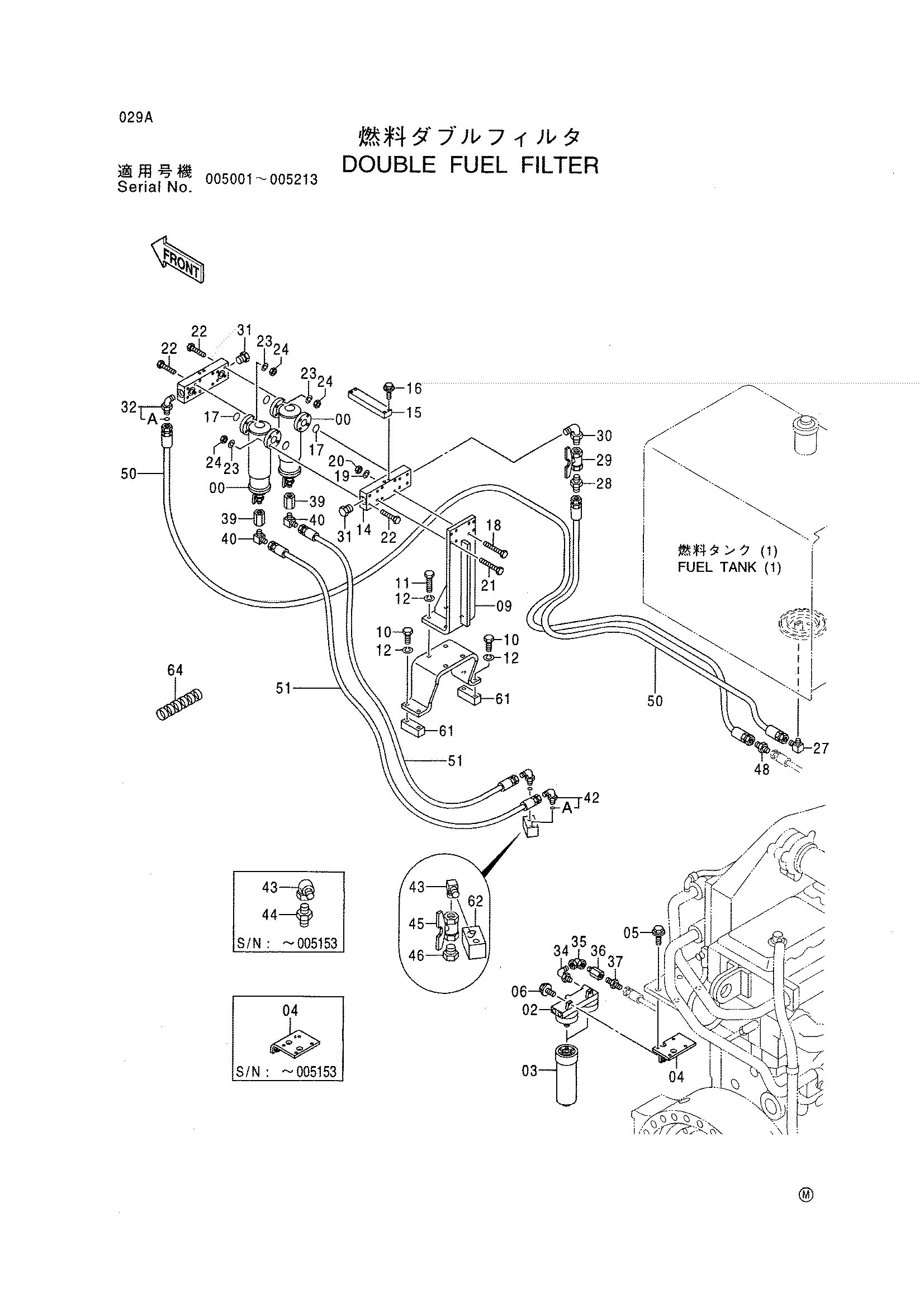

Заводская схема «Двойной топливный фильтр» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4222737	Сепаратор водяной	2
02	4199943	Адаптер	1
03	4202934	Топливный фильтр	2
04	8057309 замена: 8075452	Кронштейн	1
04	8075452	Кронштейн	1
05	J011035	Болт с шайбой	4
06	J011255	Болт с шайбой	2
08	8057056	Кронштейн	1
09	7027561	Кронштейн	1
10	J901640	Болт	4
11	J901665	Болт	4
12	A590916	Пружинная шайба	8
14	3083032	Коллектор	2
15	4320796	Пластина	1
16	J011050	Болт с шайбой	4
17	A811040	Уплотнительное кольцо	4
18	J901280	Болт	4
19	A590912	Пружинная шайба	4
20	J950012	Гайка	4
21	J901090	Болт	4
22	J901075	Болт	12
23	A590910	Пружинная шайба	16
24	J950010	Гайка	16
27	4321150	Угловой штуцер	1
28	4125701	Адаптер	1
29	4203434	Шаровой клапан	1
30	4061078	Угловой штуцер	1
31	4174542	Пробка	2
31A	4506424	Уплотнительное кольцо	1
32	4169595	Угловой штуцер	1
32A	4506424	Уплотнительное кольцо	1
34	4322175	Угловой штуцер	1
35	94-0617	Угловой штуцер	1
36	4189347	Адаптер	1
37	4322174	Адаптер	1
39	94-0686	Переходник S	2
40	94-1403	Угловой штуцер	2
42	94-1403	Угловой штуцер	2
43	94-0633 замена: 4320827	Угловой штуцер	1
43	4320827	Угловой штуцер	1
44	94-1704 замена: 4320827	Адаптер	1
45	4203434	Шаровой клапан	1
46	4187322	Пробка	1
48	4321149	Адаптер	1
50	4321064	Шланг	2
51	4404977	Шланг	2
54	4121859	Ленточный зажим	5
61	4301912	Седло винта	2
62	4320797	Блок	1
64	4133527	Защитный кожух	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
