Управление педаль (гидромолот) <аккелератор педаль тип> — HITACHI EX800H-5

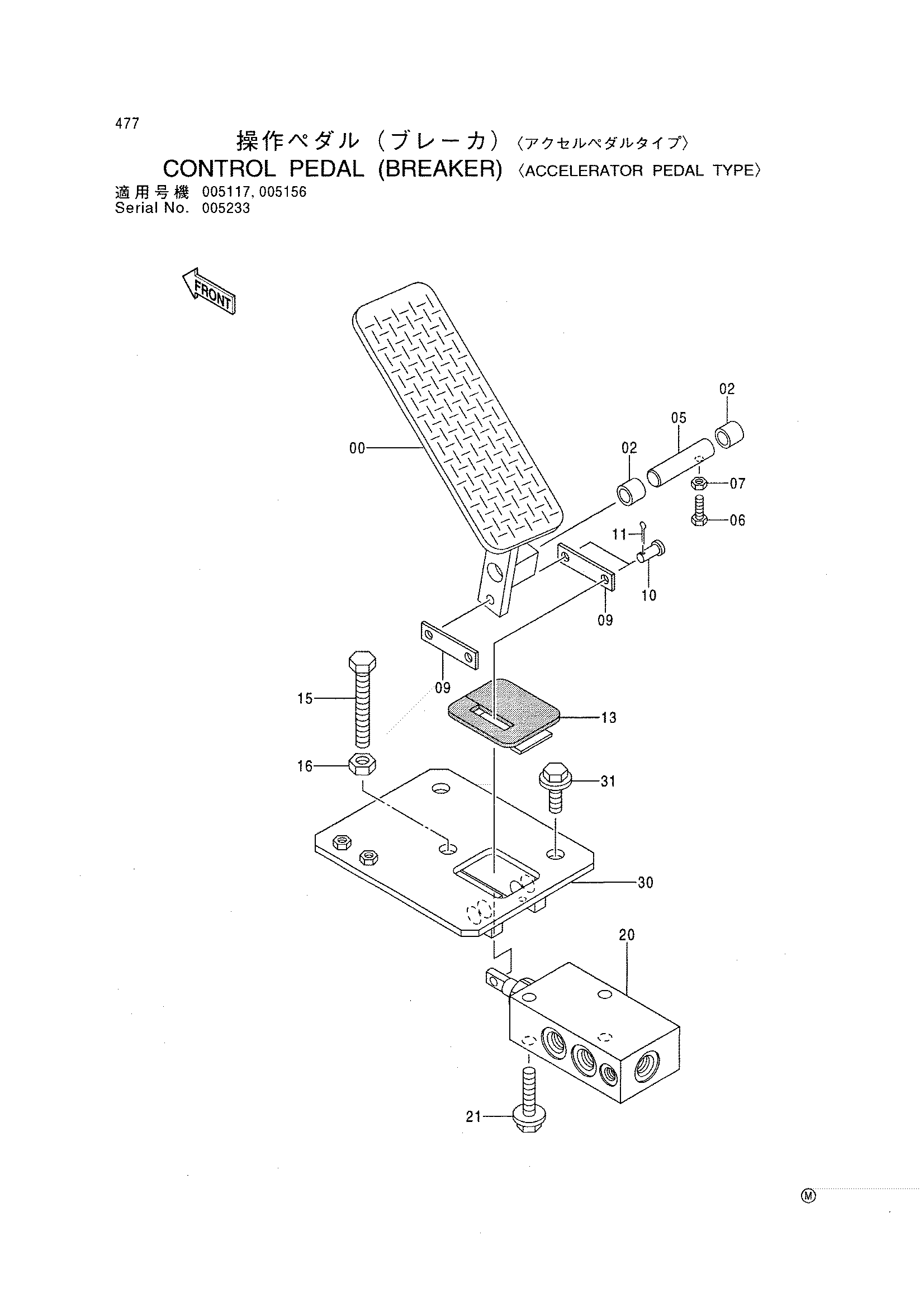

Заводская схема «Управление педаль (гидромолот) <аккелератор педаль тип>» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8075856 | Педаль | 1 |
| 02 | 4280301 | Втулка | 2 |
| 05 | 4416999 | Палец | 1 |
| 06 | J900620 | Болт | 1 |
| 07 | M500605 | Гайка | 1 |
| 09 | 4277014 | Тяга | 2 |
| 10 | A740821 | Палец | 2 |
| 11 | A762016 | Шплинт | 2 |
| 13 | 4277015 | Резиновая втулка | 1 |
| 15 | M261080 | Болт | 1 |
| 16 | J950010 | Гайка | 1 |
| 20 | 4416775 | Пилотный клапан | 1 |
| 21 | J011065 | Болт с шайбой | 2 |
| 30 | 8075610 | Пластина | 1 |
| 31 | J011030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
