Напорные трубопроводы — HITACHI EX800H-5

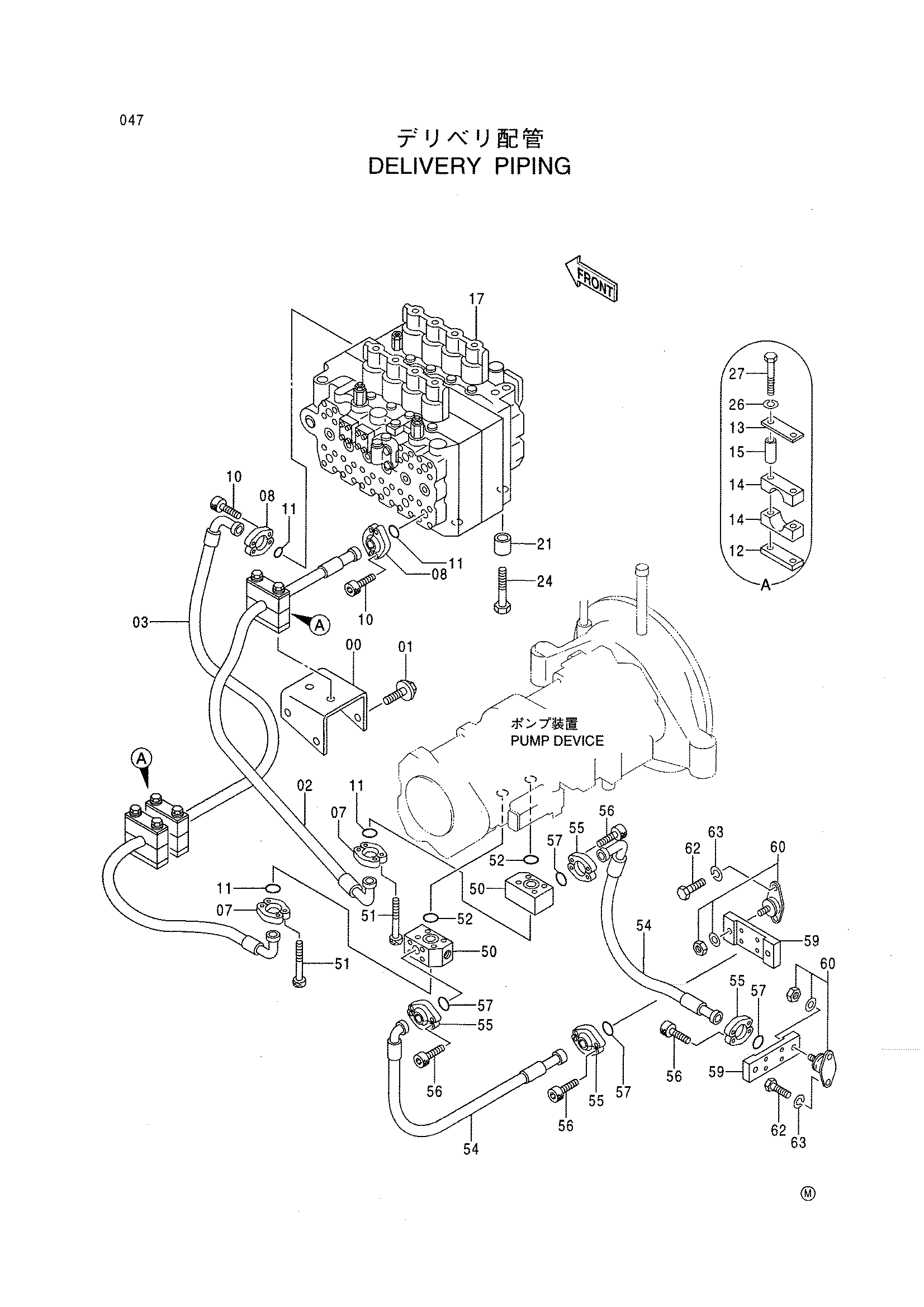

Заводская схема «Напорные трубопроводы» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8060101 | Кронштейн | 1 |
| 01 | J011230 | Болт с шайбой | 4 |
| 02 | 4373943 | Шланг | 1 |
| 03 | 4373945 | Шланг | 1 |
| 07 | 4075853 | Разъёмный фланец | 4 |
| 08 | 4089703 | Разъёмный фланец | 4 |
| 10 | M341445 | Болт с внутренним шестигранником | 8 |
| 11 | 4508805 | Уплотнительное кольцо | 4 |
| 12 | 4372605 | Пластина | 3 |
| 13 | 4207038 | Пластина | 3 |
| 14 | 4207036 | Хомут | 6 |
| 15 | 4207037 | Проставка | 6 |
| 17 | 4311602 | Гидрораспределитель | 1 |
| 17 | 4392605 | Гидрораспределитель | 1 |
| 21 | 4354513 замена: 4404273 | Проставка | 4 |
| 21 | 4354513 замена: J932004 | Проставка | 4 |
| 21 | 4404273 | Проставка | 4 |
| 24 | J912000 замена: J932004 | Болт | 4 |
| 24 | J912000 замена: 4404273 | Болт | 4 |
| 24 | J932004 | Болт | 4 |
| 26 | A590912 | Пружинная шайба | 6 |
| 27 | J901206 | Болт | 6 |
| 50 | 3076362 | Блок | 2 |
| 51 | M341200 | Болт с внутренним шестигранником | 8 |
| 52 | 4508805 | Уплотнительное кольцо | 2 |
| 54 | 4280457 | Шланг | 2 |
| 55 | 4085560 | Разъёмный фланец | 8 |
| 56 | M341240 | Болт с внутренним шестигранником | 16 |
| 57 | 966993 | Уплотнительное кольцо | 4 |
| 59 | 3076363 | Пластина | 2 |
| 60 | 4340944 | Резиновая прокладка | 4 |
| 62 | J901025 | Болт | 8 |
| 63 | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
