Гидроцилиндр рукояти <погрузчик> — HITACHI EX800H-5

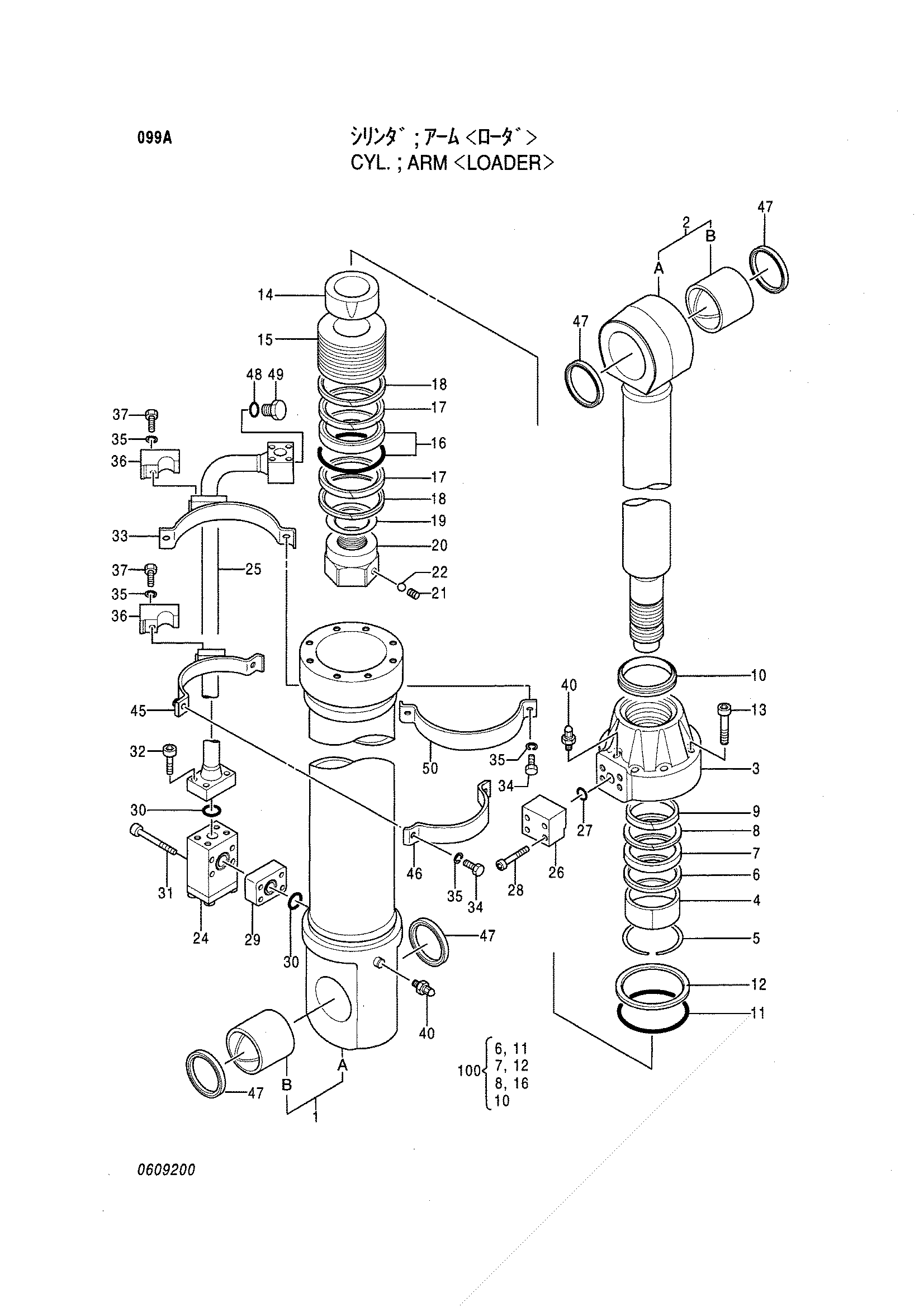

Заводская схема «Гидроцилиндр рукояти <погрузчик>» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4328130	Гидроцилиндр рукояти	1
1	4330684	Труба гидроцилиндра в сборе	1
1A	0609201	Труба гидроцилиндра	1
1B	0417402	Втулка пальца	1
2	4330671	Шток поршня в сборе	1
2A	0609202	Шток поршня	1
2B	0417402	Втулка пальца	1
3	0379805	Головка гидроцилиндра	1
4	0379806	Втулка	1
5	0191415	Стопорное кольцо	1
6	0417405	Кольцо	1
7	4094949	U-образная манжета	1
8	0242505	Опорное кольцо	1
9	0417406	Кольцо	1
10	0242506	Грязесъёмное кольцо	1
11	A811190	Уплотнительное кольцо	1
12	0257007	Опорное кольцо	1
13	0353013	Болт с внутренним шестигранником	8
14	0609203	Амортизирующий подшипник	1
15	0379810	Поршень	1
16	0257010	Кольцо уплотнение в сборе	1
17	0340108	Кольцо	2
18	4199817	Кольцо	2
19	0379813	Регулировочная шайба	1
20	0379814	Гайка	1
21	0379815	Установочный винт	1
22	0109124	Шарик	1
24	0417408	Клапан словретур	1
25	0417409	Трубка	1
26	0288108	Соединение	1
27	955612	Уплотнительное кольцо	1
28	0171719	Болт с внутренним шестигранником	4
29	0417410	Соединение	1
30	4069900	Уплотнительное кольцо	2
31	0417411	Болт с внутренним шестигранником	4
32	4104495	Болт с внутренним шестигранником	4
33	0417412	Лента	1
34	0379919	Болт	4
35	A590914	Пружинная шайба	6
36	0379917	Хомут трубки	2
37	0379918	Болт	2
40	0237418	Бреедер воздушный	2
45	0417413	Лента	1
46	0417414	Лента	1
47	0417415	Грязесъёмное кольцо	4
48	992444	Уплотнительное кольцо	1
49	0349308	Пробка	1
50	0417416	Лента	1
100	4291362	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
