Гидроцилиндр. разгрузка <погрузчик> — HITACHI EX800H-5

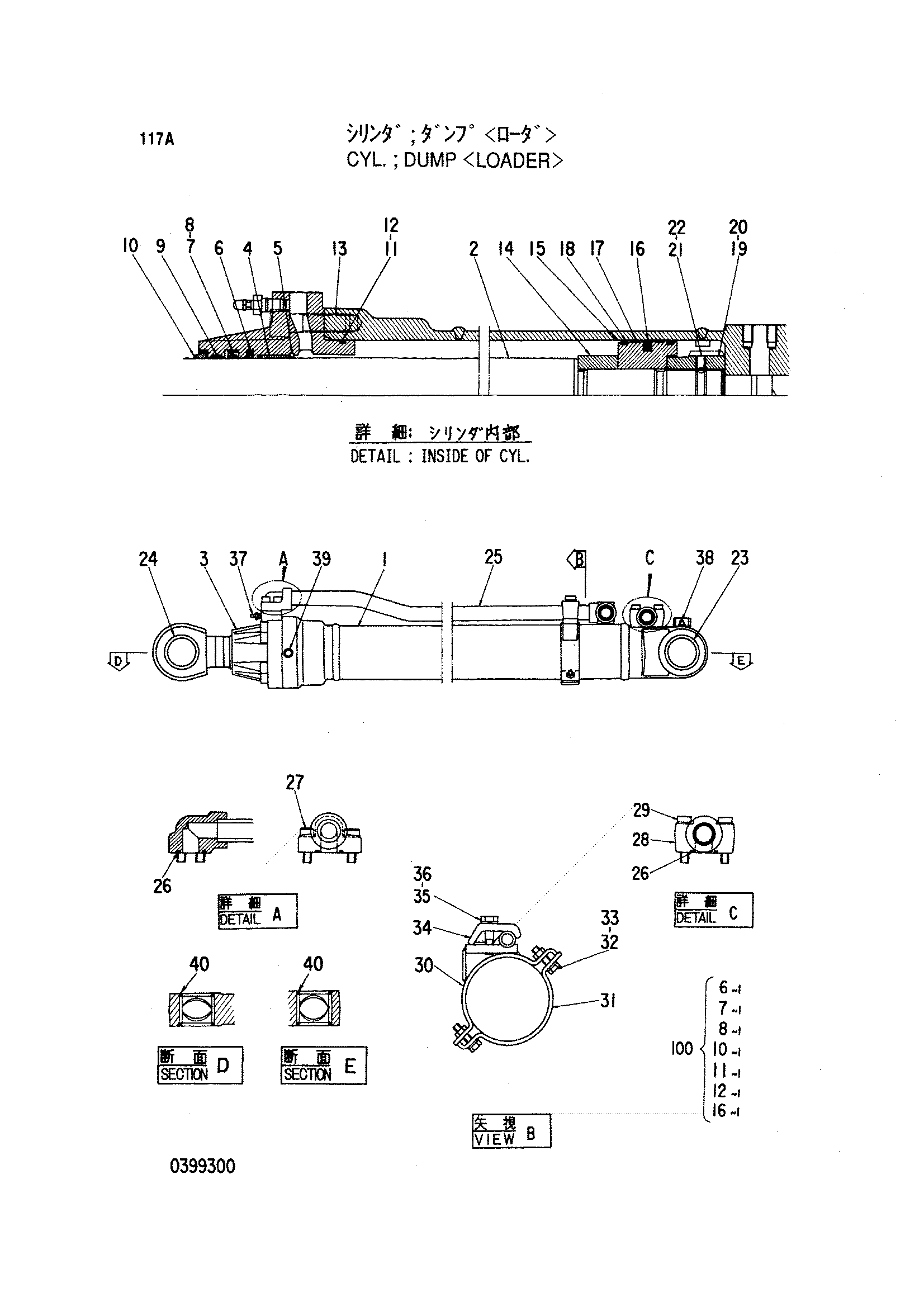

Заводская схема «Гидроцилиндр. разгрузка <погрузчик>» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4243502 | Гидроцилиндр. разгрузка | 1 | |
| 1 | 0399301 | Труба гидроцилиндра | 1 |
| 2 | 0399302 | Шток поршня | 1 |
| 3 | 0399303 | Головка гидроцилиндра | 1 |
| 4 | 0309304 | Втулка | 1 |
| 5 | 0208604 | Стопорное кольцо | 1 |
| 6 | 0309305 | Кольцо | 1 |
| 7 | 0208605 | U-образная манжета | 1 |
| 8 | 0208606 | Опорное кольцо | 1 |
| 9 | 0309306 | Кольцо | 1 |
| 10 | 0208607 | Грязесъёмное кольцо | 1 |
| 11 | 4038304 | Уплотнительное кольцо | 1 |
| 12 | 0239804 | Опорное кольцо | 1 |
| 13 | 0325907 | Болт с внутренним шестигранником | 8 |
| 14 | 0399304 | Амортизирующий подшипник | 1 |
| 15 | 0399305 | Поршень | 1 |
| 16 | 0254305 | Уплотнительное кольцо | 1 |
| 17 | 0399306 | Кольцо | 2 |
| 18 | 0254309 | Кольцо | 2 |
| 19 | 0309013 | Регулировочная шайба | 1 |
| 20 | 0309010 | Гайка | 1 |
| 21 | 0111707 | Стальной шарик | 1 |
| 22 | 0309011 | Установочный винт | 1 |
| 23 | 0299006 | Втулка | 1 |
| 24 | 0299804 | Втулка | 1 |
| 25 | 0399307 | Трубка | 1 |
| 26 | 4506430 | Уплотнительное кольцо | 2 |
| 27 | 0158855 | Болт с внутренним шестигранником | 4 |
| 28 | 0399308 | Соединение | 1 |
| 29 | 0309019 | Болт с внутренним шестигранником | 4 |
| 30 | 0399309 | Лента | 1 |
| 31 | 0399310 | Лента | 1 |
| 32 | 0178820 | Болт | 2 |
| 33 | 0325913 | Шайба | 2 |
| 34 | 0309021 | Хомут трубки | 1 |
| 35 | 0309022 | Болт | 1 |
| 36 | 0208516 | Пружинная шайба | 1 |
| 37 | 0237418 | Бреедер воздушный | 1 |
| 38 | J75481 | Штуцер | 1 |
| 39 | 94-2011 | Пробка | 1 |
| 40 | 4251751 | Пылезащитное уплотнение | 4 |
| 100 | 4314461 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
