Скальный ковш 2.5 <JIS 94> — HITACHI EX800H-5

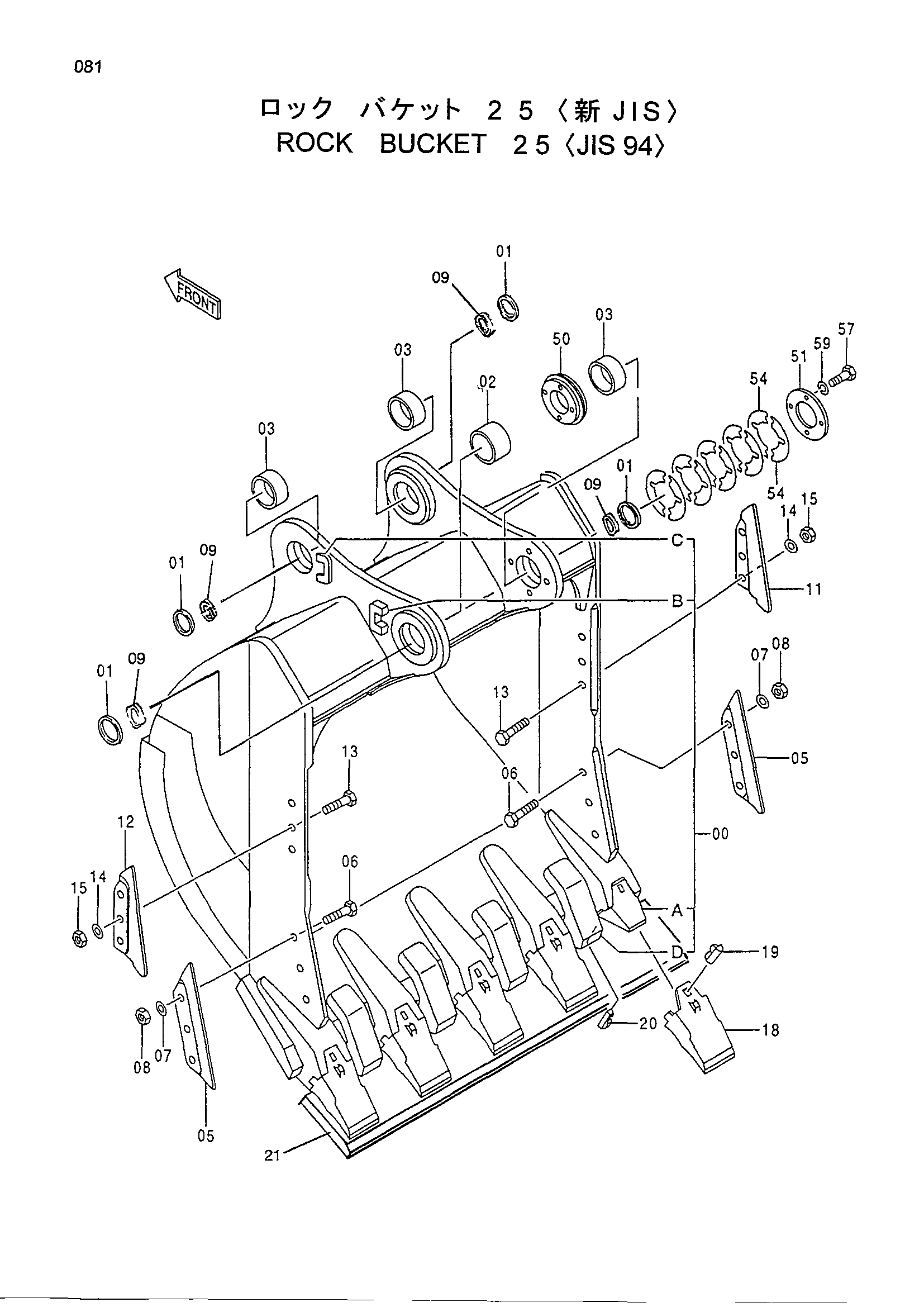

Заводская схема «Скальный ковш 2.5 <JIS 94>» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9193716 | Ковш в сборе | 1 | |
| 00 | 5005727 | Ковш | 1 |
| 00A | 4319762 | Адаптер зуба | 5 |
| 00B | 4379218 | Ограничитель | 1 |
| 00C | 4379222 | Ограничитель | 1 |
| 00D | 4333562 | Кожух | 4 |
| 01 | 4251767 | Пылезащитное уплотнение | 4 |
| 02 | 4444159 | Втулка | 1 |
| 03 | 4444162 | Втулка | 3 |
| 05 | 4262453 | Кожух | 2 |
| 06 | 4275192 | Болт | 6 |
| 07 | 4083438 | Шайба | 6 |
| 08 | 4167193 | Гайка | 6 |
| 09 | 4123879 | Пылезащитное уплотнение | 4 |
| 11 | 4435856 | Кожух | 1 |
| 12 | 4435857 | Кожух | 1 |
| 13 | 4218740 | Болт башмак | 6 |
| 14 | 4085857 | Шайба | 6 |
| 15 | J953027 | Гайка | 6 |
| 18 | 4130932 | Коронка зуба | 5 |
| 19 | 4129726 | Резиновый фиксатор | 5 |
| 20 | 4129728 | Стопорный палец | 5 |
| 50 | 3068906 | Бобышка | 1 |
| 51 | 4334378 | Пластина | 1 |
| 54 | 4334046 | Регулировочная шайба 1.6 | 10 |
| 57 | J932006 | Болт | 4 |
| 59 | A590920 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
