BE стрела 7.1M — HITACHI EX800H-5

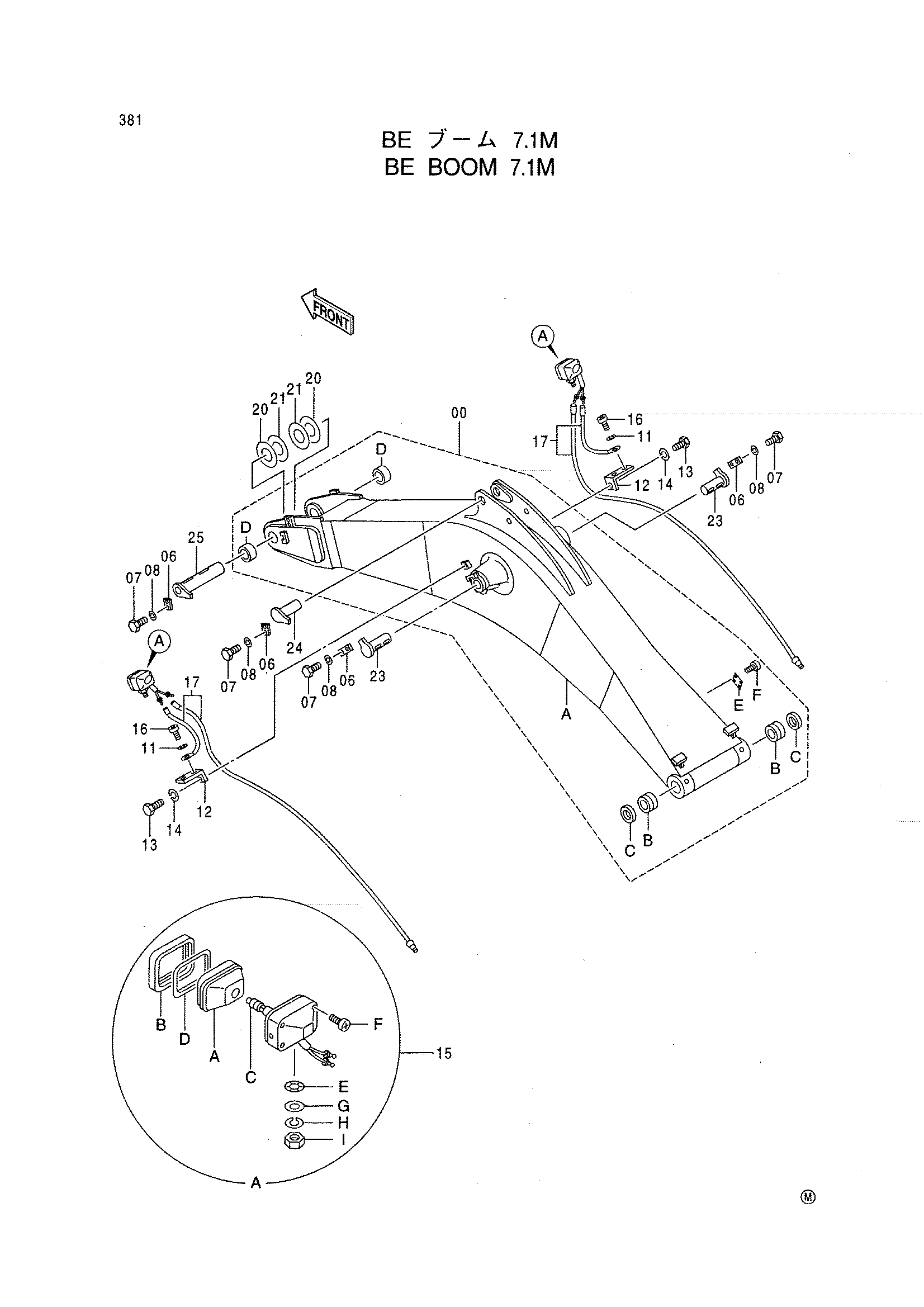

Заводская схема «BE стрела 7.1M» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9148149 | Стрела в сборе | 1 |
| 00A | 5005481 | Стрела | 1 |
| 00B | 3060122 | Втулка | 2 |
| 00C | 4251754 | Уплотнение даст | 2 |
| 00D | 4387719 | Втулка | 2 |
| 00E | 4222971 | Информационная табличка | 1 |
| 00F | M492564 | Приводной винт | 4 |
| 06 | 4122729 | Пластина | 4 |
| 07 | J912045 | Болт | 8 |
| 08 | A590920 | Пружинная шайба | 8 |
| 11 | A590906 | Пружинная шайба | 2 |
| 12 | 4224631 | Кронштейн | 2 |
| 13 | J901425 | Болт | 2 |
| 14 | A590914 | Пружинная шайба | 2 |
| 15 | 4336570 | Фара | 2 |
| 15A | 4326801 | Ленс блок | 1 |
| 15B | 4326802 | Рама | 1 |
| 15C | 4285648 | Лампа | 1 |
| 15D | 4326803 | Прокладка | 1 |
| 15E | 4307026 | Шайба | 1 |
| 15F | 4307027 | Винт | 1 |
| 15G | A590114 | Плоская шайба | 1 |
| 15H | A590914 | Пружинная шайба | 1 |
| 15I | J952014 | Гайка | 1 |
| 16 | M430610 | Винт | 2 |
| 17 | 4252361 | Провод | 2 |
| 20 | 4379154 | Упорная пластина | 2 |
| 21 | 4379155 | Упорная пластина | 2 |
| 23 | 8067794 | Палец | 2 |
| 24 | 8067795 | Палец | 1 |
| 25 | 8067796 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
