Пост трубопроводы — HITACHI EX800H-5

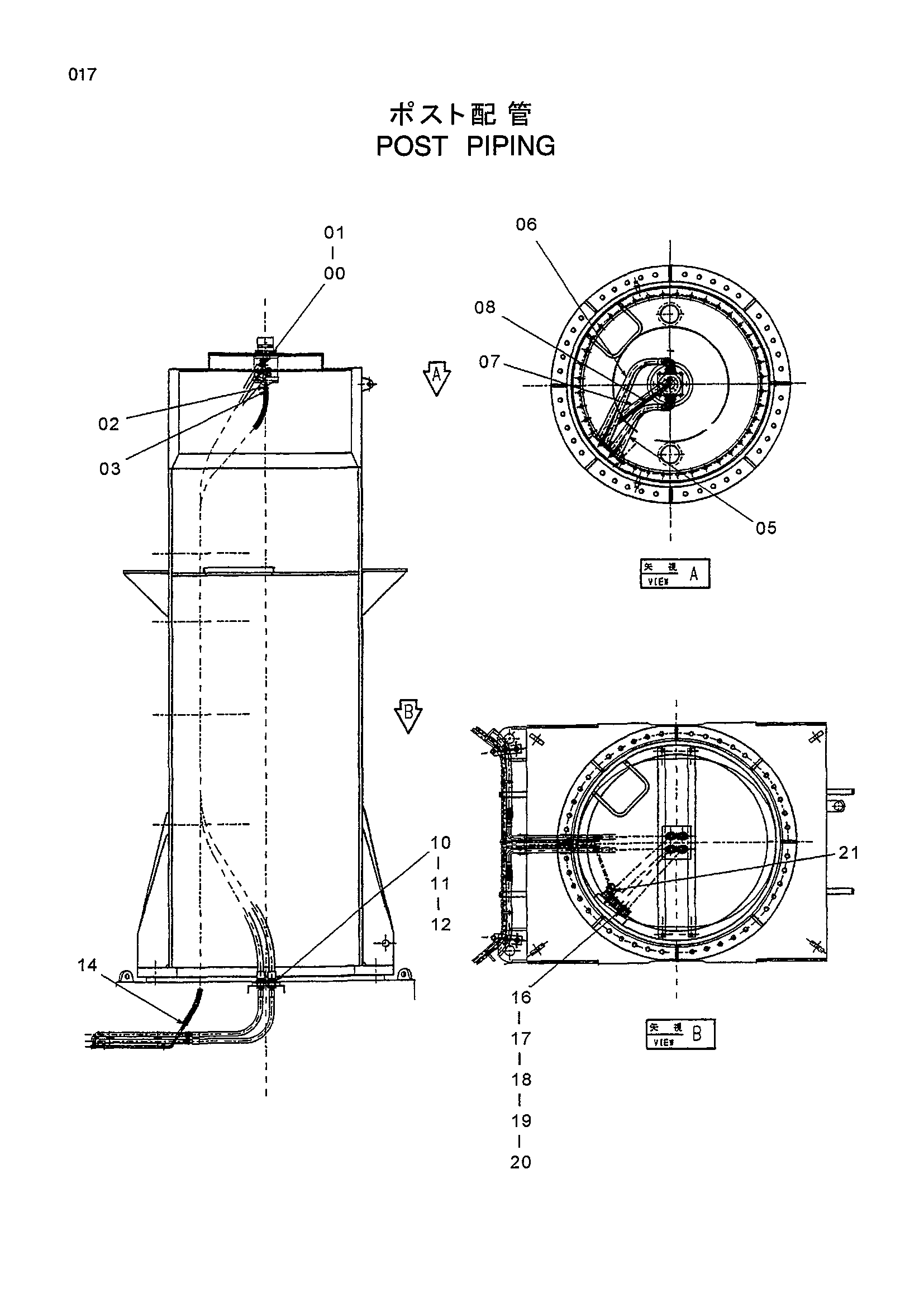

Заводская схема «Пост трубопроводы» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189535 | Адаптер | 4 |
| 01 | 4187328 | Уплотнительное кольцо | 4 |
| 02 | 4348798 | Адаптер | 1 |
| 03 | 4200466 | Адаптер | 1 |
| 05 | 4449419 | Шланг | 2 |
| 06 | 4449420 | Шланг | 2 |
| 07 | 4442869 | Шланг | 1 |
| 08 | 4299136 | Шланг | 1 |
| 10 | M341240 | Болт с внутренним шестигранником | 16 |
| 11 | 4085560 | Разъёмный фланец | 8 |
| 12 | 966993 | Уплотнительное кольцо | 4 |
| 14 | 4348798 | Адаптер | 1 |
| 16 | 4215878 | Хомут шланга | 16 |
| 17 | 4215880 | Пластина | 8 |
| 18 | 4207037 | Проставка | 8 |
| 19 | J901200 | Болт | 8 |
| 20 | A590912 | Пружинная шайба | 8 |
| 21 | 4204136 | Зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
