Основные гидролинии (4) — HITACHI EX800H-5

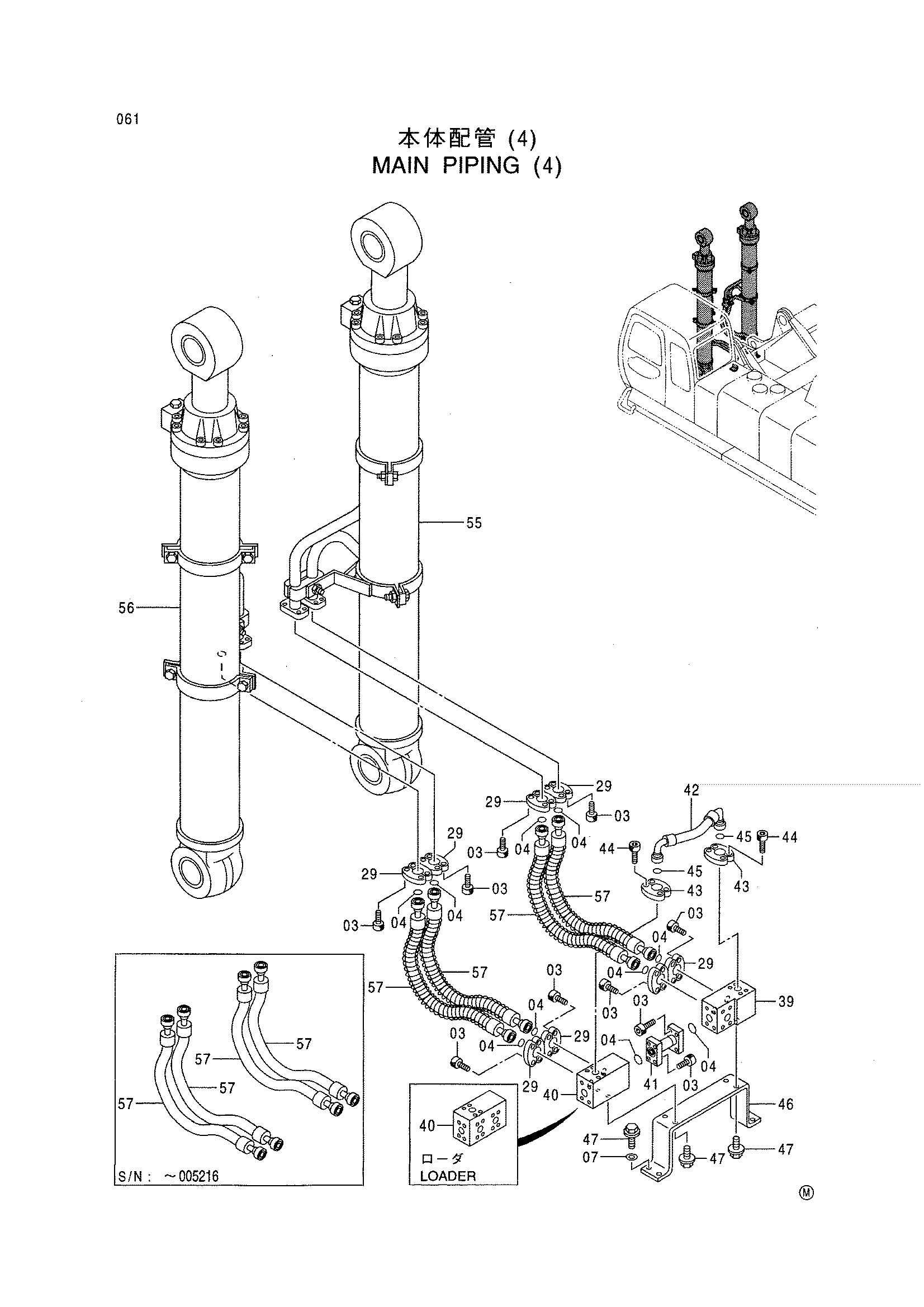

Заводская схема «Основные гидролинии (4)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | M341445 | Болт с внутренним шестигранником | 40 |
| 04 | 4508805 | Уплотнительное кольцо | 10 |
| 07 | 4249324 | Шайба | 4 |
| 29 | 4089703 | Разъёмный фланец | 16 |
| 39 | 2039701 | Блок | 1 |
| 40 | 2039702 | Блок | 1 |
| 40 | 2041709 | Блок | 1 |
| 41 | 8046016 | Трубка | 1 |
| 42 | 4372519 | Шланг | 1 |
| 43 | 4085560 | Разъёмный фланец | 4 |
| 44 | M341240 | Болт с внутренним шестигранником | 8 |
| 45 | 966993 | Уплотнительное кольцо | 2 |
| 46 | 4372570 | Кронштейн | 1 |
| 47 | J011235 | Болт с шайбой | 8 |
| 55 | 4331075 | Гидроцилиндр стрелы | 1 |
| 56 | 4331076 | Гидроцилиндр стрелы | 1 |
| 57 | 4332810 замена: 4391987 | Шланг | 4 |
| 57 | 4391987 | Шланг | 4 |
| 57 | 4414282 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
