Гидролинии хода крышка — HITACHI EX800H-5

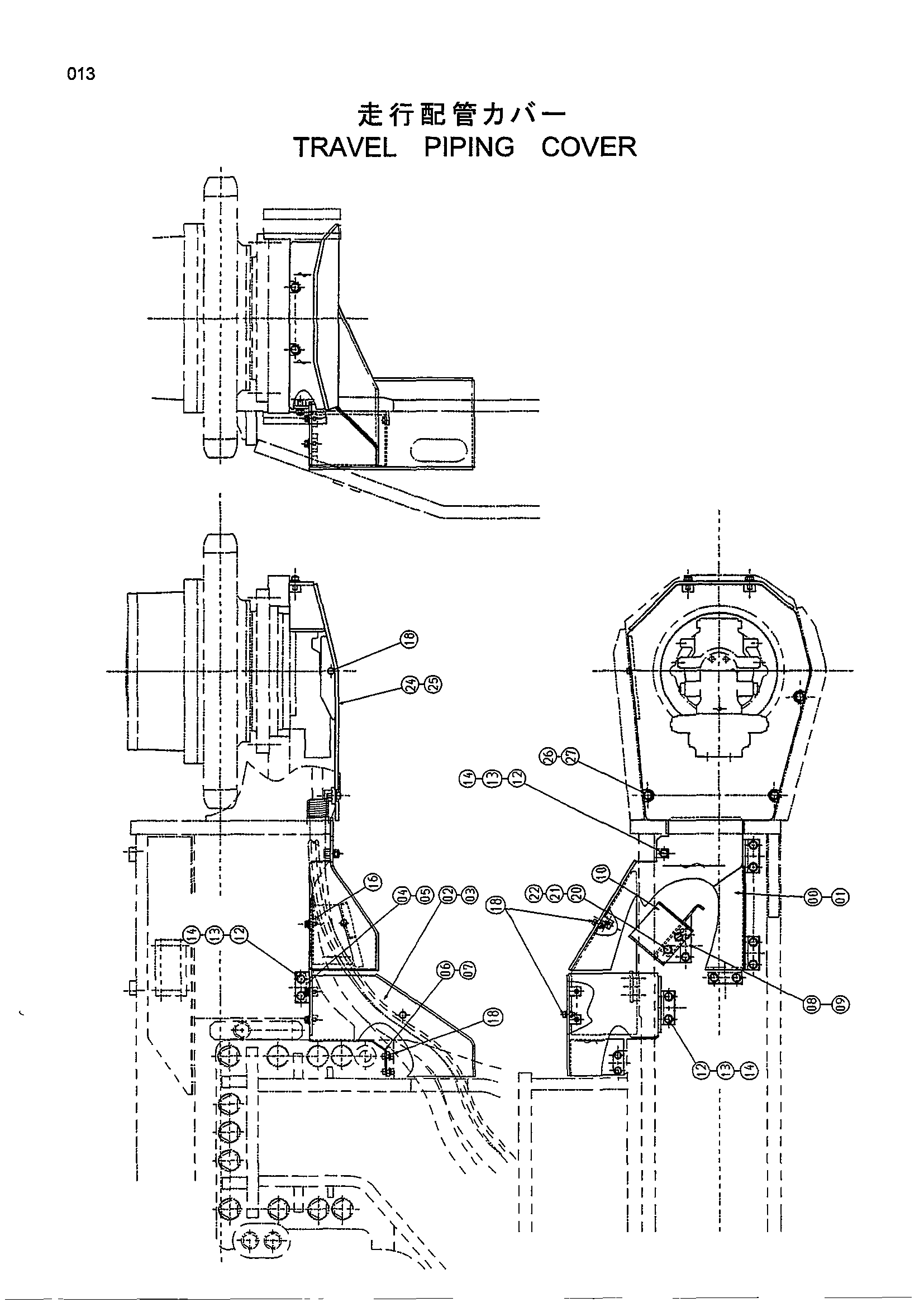

Заводская схема «Гидролинии хода крышка» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040056 | Крышка | 1 |
| 01 | 7040057 | Крышка | 1 |
| 02 | 8083389 | Крышка | 1 |
| 03 | 8083388 | Крышка | 1 |
| 04 | 8083377 | Крышка | 1 |
| 05 | 8083378 | Крышка | 1 |
| 06 | 8083375 | Крышка | 1 |
| 07 | 8083376 | Крышка | 1 |
| 08 | 8083391 | Кронштейн | 1 |
| 09 | 8083392 | Кронштейн | 1 |
| 10 | 4451259 | Пластина | 2 |
| 12 | 4257968 | Болт башмак | 22 |
| 13 | A590916 | Пружинная шайба | 22 |
| 14 | A590116 | Плоская шайба | 22 |
| 16 | J031230 | Болт с шайбой | 6 |
| 18 | J021230 | Болт с шайбой | 10 |
| 20 | J901635 | Болт | 8 |
| 21 | A590916 | Пружинная шайба | 8 |
| 22 | A590116 | Пружинная шайба | 8 |
| 24 | 7028262 | Крышка (правый) | 1 |
| 25 | 7028263 | Крышка (левый) | 1 |
| 26 | J222016 | Шайба | 10 |
| 27 | 4257968 | Болт башмак | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
