Пилотный трубопроводы для гидромолот (2) — HITACHI EX800H-5

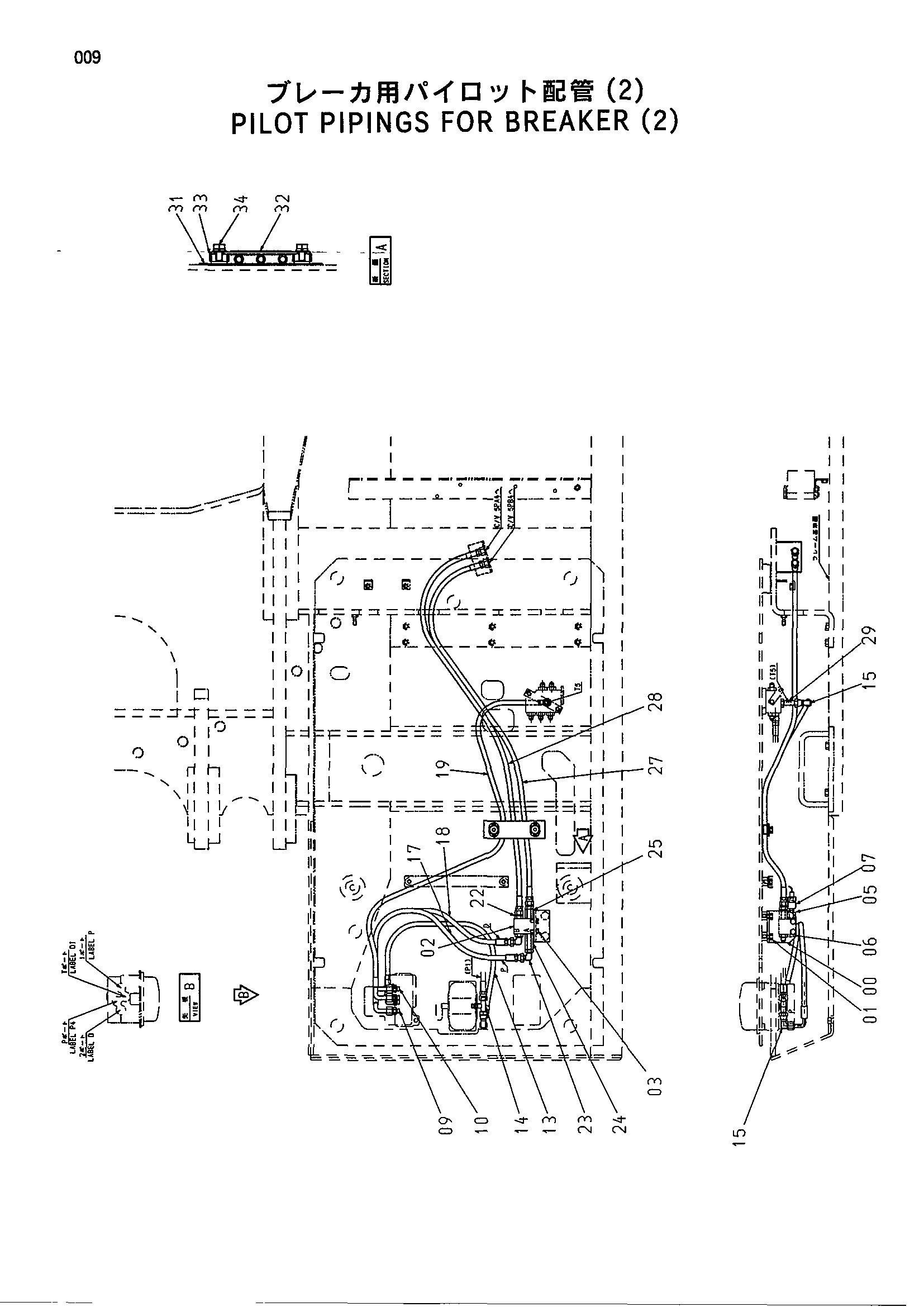

Заводская схема «Пилотный трубопроводы для гидромолот (2)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *00 | 4390226 | Кронштейн | 1 |
| *01 | J011025 | Болт с шайбой | 2 |
| *02 | 4330230 | Челночный клапан | 1 |
| *03 | J010816 | Болт с шайбой | 2 |
| *05 | 4339737 | Переходник | 1 |
| *05A | 957366 | Уплотнительное кольцо | 1 |
| *06 | 4093624 | Пробка | 1 |
| *06A | 957366 | Уплотнительное кольцо | 1 |
| *07 | 4254563 | Выключатель давление | 1 |
| *07A | 4113154 | Уплотнительное кольцо | 1 |
| *09 | 4200467 | Адаптер | 3 |
| *09A | 957366 | Уплотнительное кольцо | 1 |
| *10 | 4156434 | Угловой штуцер | 1 |
| *10A | 957366 | Уплотнительное кольцо | 1 |
| *13 | 4367344 | Шланг | 1 |
| *14 | 4208473 | Тройник | 1 |
| *14A | 957366 | Уплотнительное кольцо | 1 |
| *15 | 4239976 | Унион S | 2 |
| *17 | 4365784 | Шланг | 1 |
| *18 | 4378643 | Шланг | 1 |
| *19 | 4368879 | Шланг | 1 |
| *22 | 4200466 | Адаптер | 2 |
| *22A | 4509180 | Уплотнительное кольцо | 1 |
| *23 | 4154671 | Угловой штуцер | 2 |
| *23A | 4509180 | Уплотнительное кольцо | 1 |
| *24 | 4261357 | Адаптер | 1 |
| *24A | 4509180 | Уплотнительное кольцо | 1 |
| *25 | 4214603 | Адаптер | 1 |
| *25A | 4509180 | Уплотнительное кольцо | 1 |
| *27 | 4369215 | Шланг | 1 |
| *28 | 4375860 | Шланг | 1 |
| *29 | 4225403 | Тройник | 1 |
| *29A | 4509180 | Уплотнительное кольцо | 1 |
| *31 | 4270771 | Пластина | 1 |
| *32 | 9736384 | Пластина | 1 |
| *33 | 4270773 | Кольцо | 2 |
| *34 | J021020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
