Радиатор — HITACHI EX800H-5

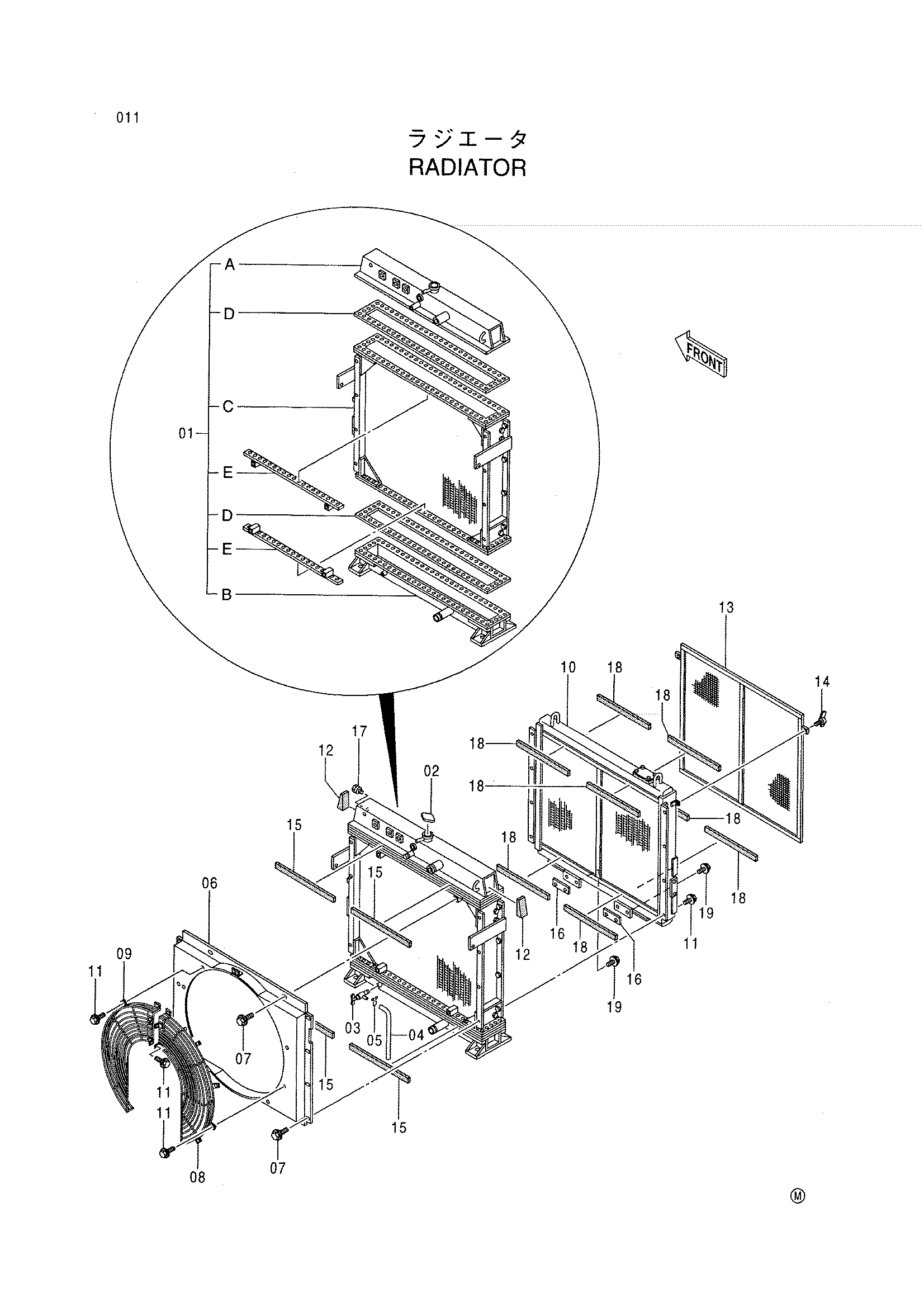

Заводская схема «Радиатор» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4336919 | Радиатор в сборе | 1 | |
| 4399416 | Радиатор в сборе | 1 | |
| 01 | 4397903 | Коре радиатор | 1 |
| 01 | 4406229 | Коре радиатор | 1 |
| 01A | 4397914 | Бак верхний | 1 |
| 01B | 4397915 | Бак нижний | 1 |
| 01C | 4397916 | Коре | 1 |
| 01C | 4408015 | Коре | 1 |
| 01D | 4377119 | Прокладка | 2 |
| 01E | 4410968 | Пластина | 1 |
| 02 | 4229915 | Колпачок | 1 |
| 03 | 4248510 | Кокк дренажный | 1 |
| 04 | 4397904 | Виниловый шланг | 1 |
| 05 | 4143888 | Провод | 1 |
| 06 | 4397905 | Кожух | 1 |
| 06 | 4408014 | Кожух | 1 |
| 07 | J021030 | Болт с шайбой | 12 |
| 08 | 4397906 | Защита вентилятор | 1 |
| 09 | 4397907 | Защита вентилятор | 1 |
| 10 | 4397908 | Масляный радиатор | 1 |
| 10 | 4406230 | Масляный радиатор | 1 |
| 11 | J021025 | Болт с шайбой | 20 |
| 12 | 4252612 | Манжета | 2 |
| 13 | 4397909 | Сетка | 1 |
| 13 | 4408013 | Сетка | 1 |
| 14 | M360614 | Болт винг | 2 |
| 15 | 4397910 | Манжета | 4 |
| 16 | 4257370 | Регулировочная шайба | 1 |
| 17 | 4397917 | Стекло | 1 |
| 18 | 4397913 | Манжета | 8 |
| 19 | J021230 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
