Электрооборудование (поворот сигнализация, ход сигнализация) — HITACHI EX800H-5

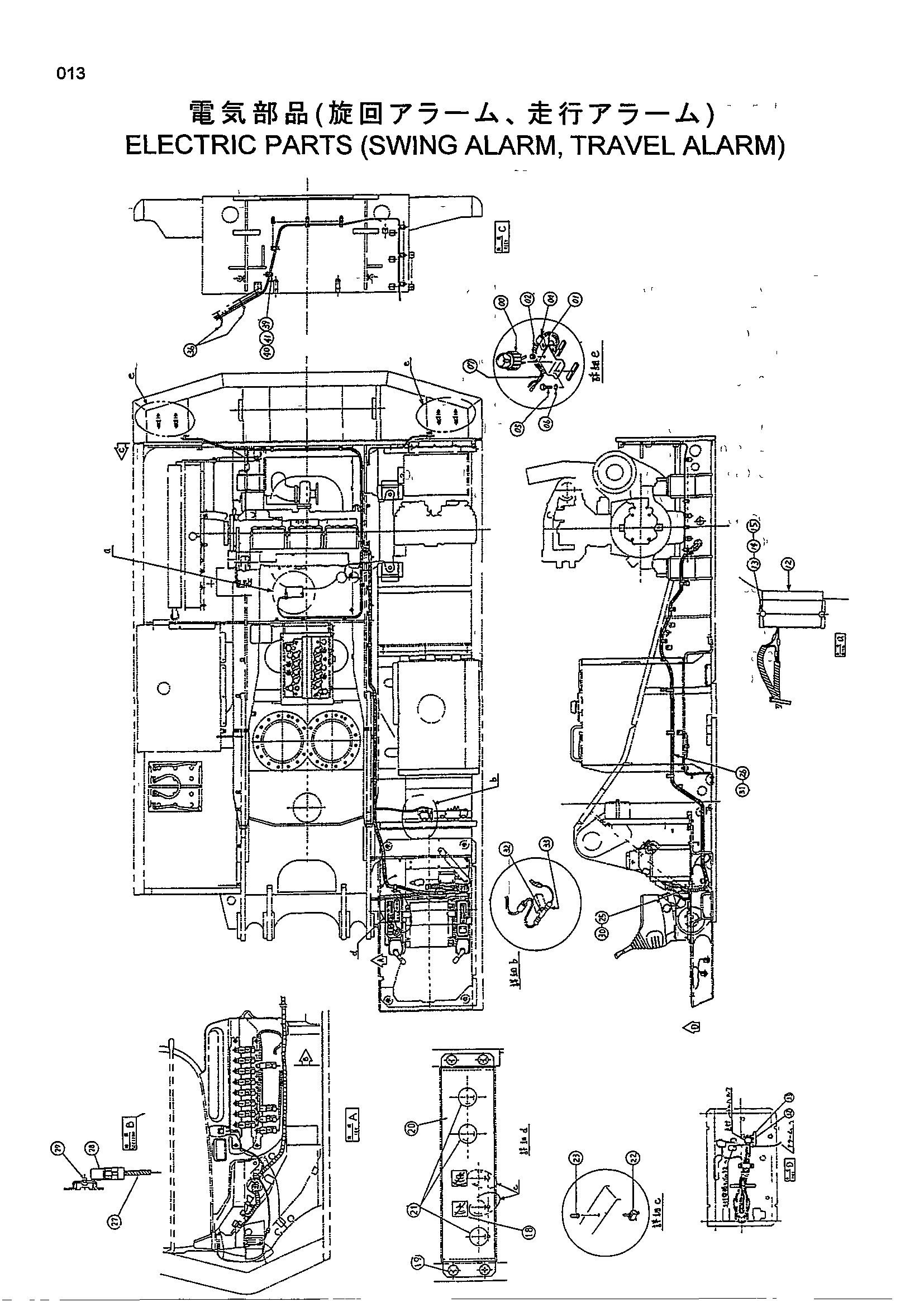

Заводская схема «Электрооборудование (поворот сигнализация, ход сигнализация)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310604 | Патлите | 2 |
| 01 | 4235958 | Кронштейн | 2 |
| 02 | 94-2816 | Резиновая втулка | 2 |
| 03 | 4352837 | Седло винта | 4 |
| 04 | 4190261 | Зажим | 2 |
| 05 | J901220 | Болт | 4 |
| 06 | A590912 | Пружинная шайба | 4 |
| 07 | 4237851 | Трубка | 1 |
| 12 | 4179752 | Зуммер | 1 |
| 13 | J900800 | Болт | 2 |
| 14 | A590908 | Пружинная шайба | 2 |
| 15 | A590108 | Плоская шайба | 2 |
| 18 | 4243261 | Информационная табличка | 2 |
| 19 | J460510 | Винт с шайбой | 4 |
| 20 | 3075111 | Крышка | 1 |
| 21 | 4294437 | Колпачок | 3 |
| 22 | 4278125 | Выключатель | 2 |
| 23 | 4042098 | Колпачок | 2 |
| 25 | 3083911 | Жгут проводов | 1 |
| 26 | 3088169 | Жгут проводов | 1 |
| 27 | 4392179 | Жгут проводов | 1 |
| 28 | 4251588 | Реле | 1 |
| 29 | J460616 | Винт с шайбой | 1 |
| 30 | 3087783 | Жгут проводов | 1 |
| 31 | 3088170 | Жгут проводов | 1 |
| 32 | 4289907 | Тройник | 2 |
| 33 | 4254563 | Выключатель давление | 2 |
| 36 | 4055312 | Ленточный зажим | 20 |
| 39 | 4190261 | Зажим | 10 |
| 40 | J011020 | Болт с шайбой | 4 |
| 41 | 9735009 | Кронштейн | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
