Гусеничная рама — HITACHI EX800H-5

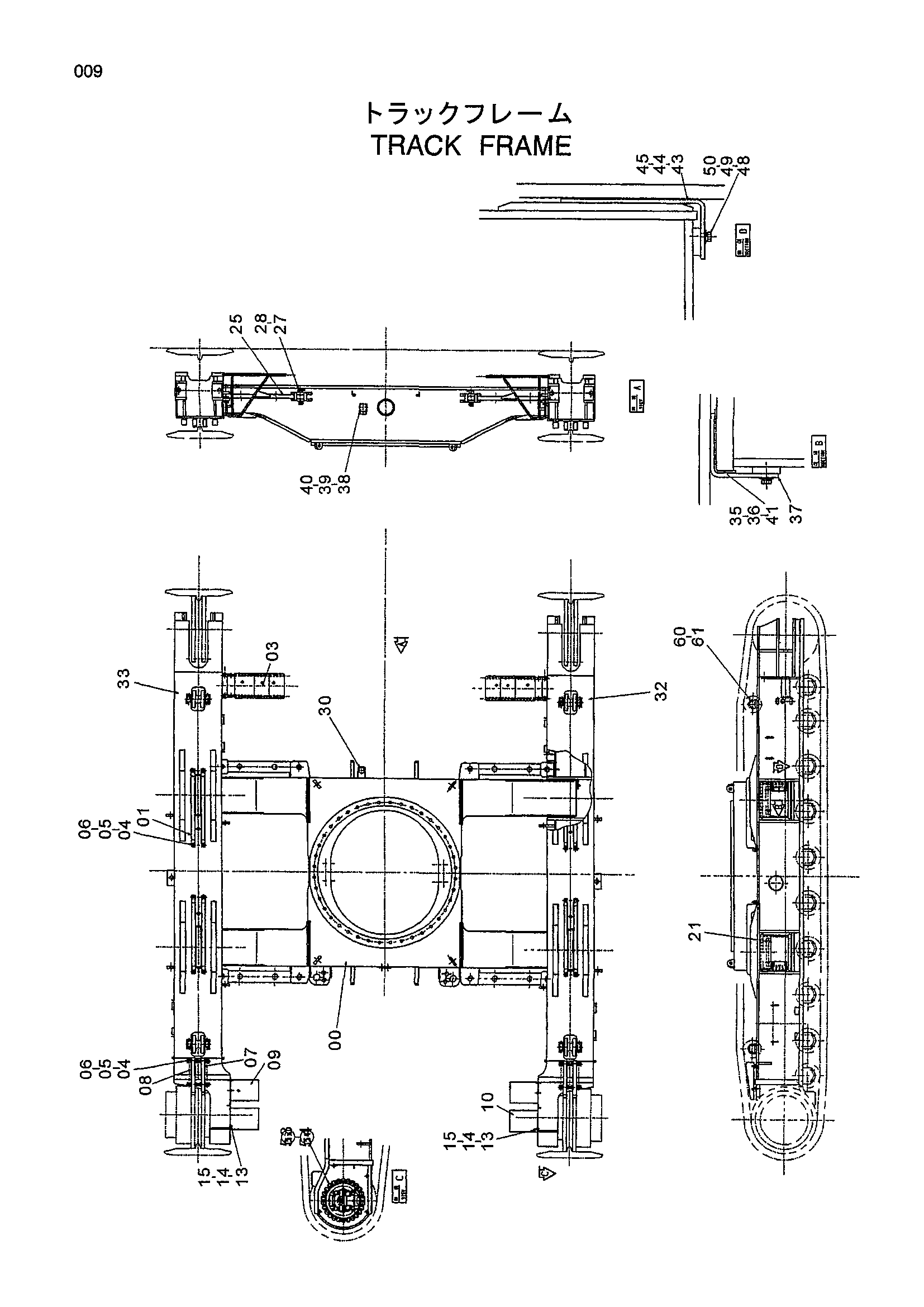

Заводская схема «Гусеничная рама» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019743 | Гусеничная рама | 1 |
| 01 | 4225885 | Направляющая башмак | 8 |
| 03 | 8072912 | Ступень | 2 |
| 04 | J912045 | Болт | 24 |
| 05 | A590920 | Пружинная шайба | 24 |
| 06 | A590120 | Плоская шайба | 24 |
| 07 | 9730598 | Направляющая башмак | 2 |
| 08 | 9730599 | Направляющая башмак | 2 |
| 09 | 8072916 | Крышка | 1 |
| 10 | 8072917 | Крышка | 1 |
| 13 | J901635 | Болт | 8 |
| 14 | A590116 | Плоская шайба | 8 |
| 15 | A590916 | Пружинная шайба | 8 |
| 21 | J031230 | Болт с шайбой | 8 |
| 25 | 4275740 | Тяга | 4 |
| 27 | 9730691 | Палец | 8 |
| 28 | 9701925 | Палец кольцо | 8 |
| 30 | 4091871 | Уровень | 1 |
| 32 | 5005484 | Рама боковой | 1 |
| 33 | 5005485 | Рама боковой | 1 |
| 35 | 4247950 | Регулировочная шайба 4.5 | 4 |
| 36 | 4247951 | Регулировочная шайба 2.3 | 4 |
| 37 | 4361163 | Регулировочная шайба 9.0 | 4 |
| 38 | 4261974 | Кронштейн | 1 |
| 39 | M430513 | Винт | 4 |
| 40 | A590905 | Пружинная шайба | 4 |
| 41 | 4328677 | Регулировочная шайба 6.0 | 4 |
| 43 | 4447324 | Регулировочная шайба 3.2 | 4 |
| 44 | 4447325 | Регулировочная шайба 6.0 | 4 |
| 45 | 4447326 | Регулировочная шайба 9.0 | 4 |
| 48 | 4249324 | Шайба | 8 |
| 49 | A590912 | Пружинная шайба | 8 |
| 50 | J901230 | Болт | 8 |
| 53 | J833306 | Болт | 52 |
| 54 | 4083438 | Шайба | 52 |
| 60 | J901680 | Болт | 16 |
| 61 | A590916 | Пружинная шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
