Дренажные трубопроводы — HITACHI EX800H-5

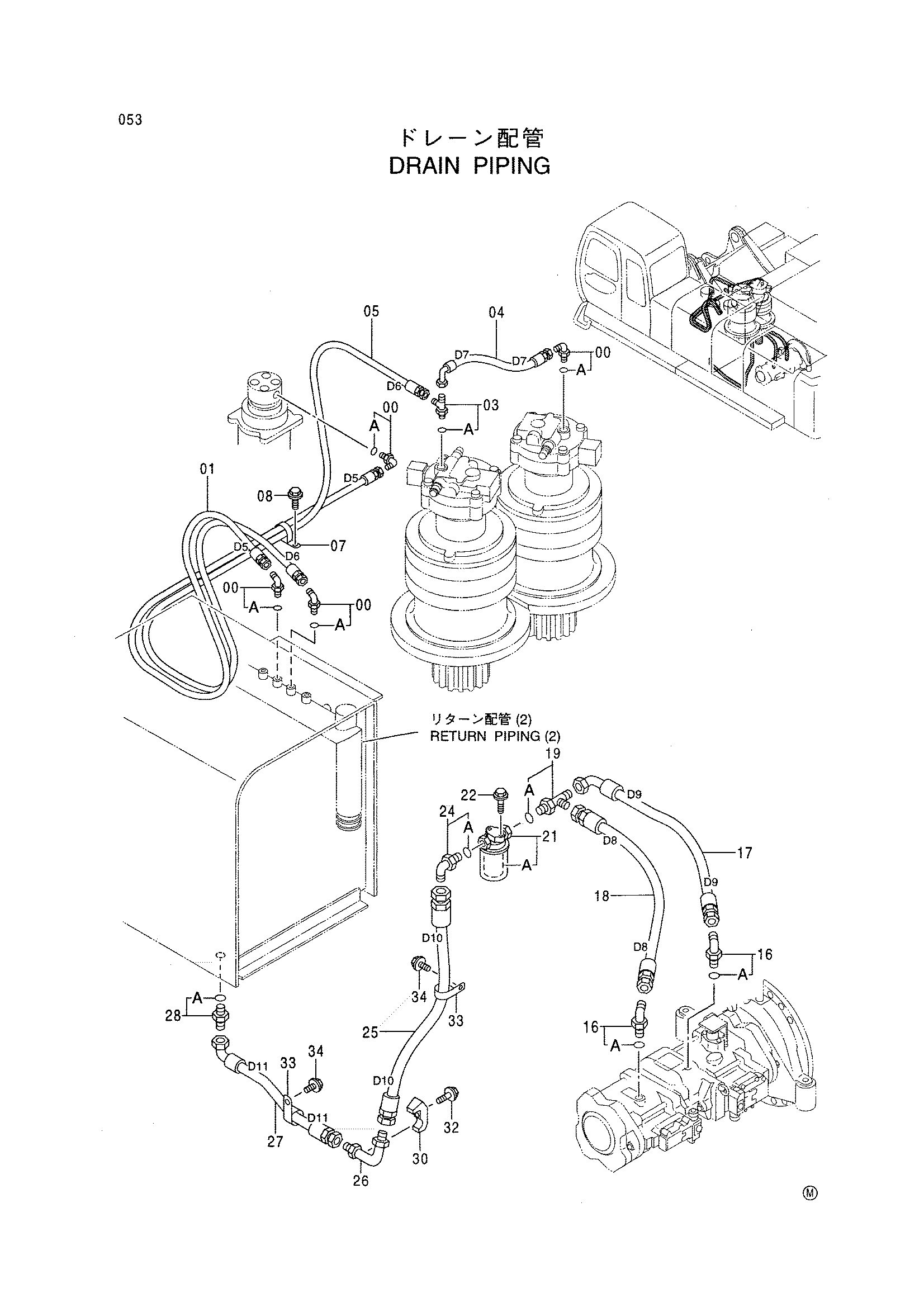

Заводская схема «Дренажные трубопроводы» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154672 | Угловой штуцер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4332394 | Шланг | 1 |
| 03 | 4217343 | Тройник | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4332389 | Шланг | 1 |
| 05 | 4332390 | Шланг | 1 |
| 07 | 4193848 | Зажим | 1 |
| 08 | J011020 | Болт с шайбой | 1 |
| 16 | 4156435 | Угловой штуцер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4373682 | Шланг | 1 |
| 18 | 4373683 | Шланг | 1 |
| 19 | 4317618 | Тройник | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4362444 | Масляный фильтр | 1 |
| 21A | 4363399 | Картридж | 1 |
| 22 | J011025 | Болт с шайбой | 2 |
| 24 | 4156436 | Угловой штуцер | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4373684 | Шланг | 1 |
| 26 | 9747073 | Трубка | 1 |
| 27 | 4373685 | Шланг | 1 |
| 28 | 4214444 | Адаптер | 1 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4053598 | Хомут трубки | 1 |
| 32 | J011265 | Болт с шайбой | 1 |
| 33 | 4193848 | Зажим | 2 |
| 34 | J011025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
