Трубопроводы системы смазки (удлинённый рукоять) — HITACHI EX800H-5

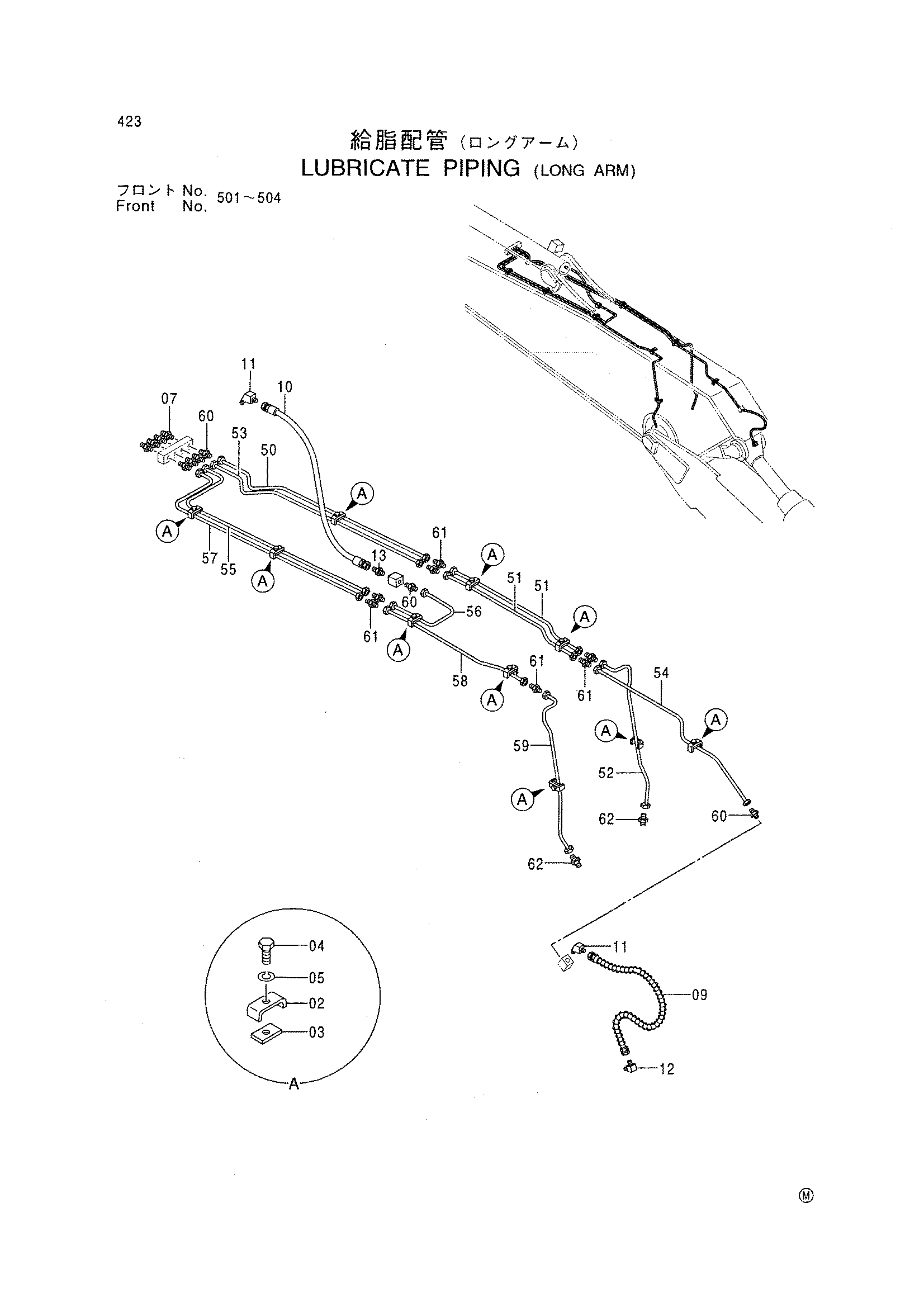

Заводская схема «Трубопроводы системы смазки (удлинённый рукоять)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4032160 | Хомут | 10 |
| 03 | 4032161 | Резиновая прокладка | 10 |
| 04 | J901228 | Болт | 10 |
| 05 | A590912 | Пружинная шайба | 10 |
| 07 | J75482 | Пресс-маслёнка | 4 |
| 09 | 4246388 | Шланг | 1 |
| 10 | 4158042 | Шланг | 1 |
| 11 | 94-1501 | Угловой штуцер | 2 |
| 12 | 94-1401 | Угловой штуцер | 1 |
| 13 | 94-1301 | Адаптер | 1 |
| 50 | 4257939 | Трубка | 1 |
| 51 | 4257940 | Трубка | 2 |
| 52 | 3051199 | Трубка | 1 |
| 53 | 4257941 | Трубка | 1 |
| 54 | 4257942 | Трубка | 1 |
| 55 | 4257943 | Трубка | 1 |
| 56 | 4257944 | Трубка | 1 |
| 57 | 4257945 | Трубка | 1 |
| 58 | 4257946 | Трубка | 1 |
| 59 | 3051200 | Трубка | 1 |
| 60 | 4130169 | Штуцер трубки | 6 |
| 61 | 4130192 | Штуцер трубки | 7 |
| 62 | 4130168 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
