Электрооборудование (2) — HITACHI EX800H-5

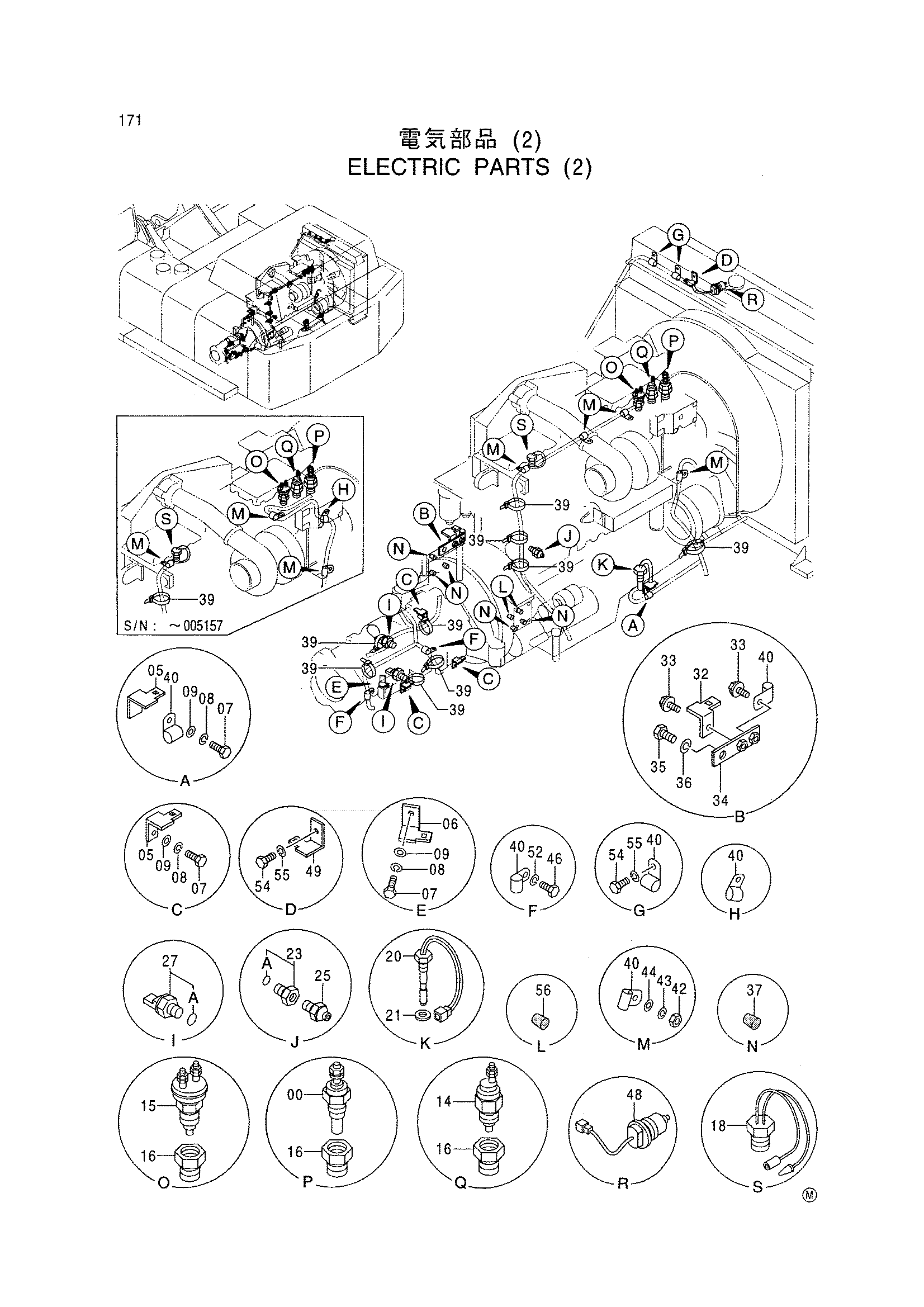

Заводская схема «Электрооборудование (2)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4257129 | Блок | 1 |
| 05 | 4336874 | Кронштейн | 4 |
| 06 | 4252767 | Кронштейн | 1 |
| 07 | J900612 | Болт | 5 |
| 08 | A590906 | Пружинная шайба | 5 |
| 09 | A590106 | Плоская шайба | 5 |
| 14 | 4149335 | Выключатель термостатический | 1 |
| 15 | 4375390 | Выключатель термостатический | 1 |
| 16 | 4087499 | Адаптер | 3 |
| 18 | 4271489 | Выключатель | 1 |
| 20 | 4270206 | Выключатель уровень | 1 |
| 21 | A890022 | Манжета | 1 |
| 23 | 4297309 | Адаптер | 1 |
| 23A | 4298748 | Уплотнительное кольцо | 1 |
| 25 | 4099039 | Датчик давления | 1 |
| 27 | 4355012 | Датчик давления | 2 |
| 27A | 4365826 | Уплотнительное кольцо | 1 |
| 32 | 4257159 | Кронштейн | 1 |
| 33 | J011020 | Болт с шайбой | 2 |
| 34 | 9745938 | Кронштейн | 1 |
| 35 | 19H1833 | Болт | 1 |
| 36 | A590916 | Пружинная шайба | 1 |
| 37 | 428028 | Пробка | 5 |
| 39 | 4055312 | Ленточный зажим | 13 |
| 40 | 4190261 | Зажим | 10 |
| 42 | 14H611 замена: 14H611 | Гайка | 3 |
| 42 | 14H611 | Гайка | 4 |
| 43 | A590908 замена: A590908 | Пружинная шайба | 3 |
| 43 | A590908 | Пружинная шайба | 4 |
| 44 | A590108 замена: A590108 | Плоская шайба | 3 |
| 44 | A590108 | Плоская шайба | 4 |
| 46 | J901225 | Болт | 2 |
| 48 | 4259787 | Выключатель уровень | 1 |
| 49 | 4336875 | Кронштейн | 1 |
| 52 | A590912 | Пружинная шайба | 2 |
| 54 | J901020 | Болт | 3 |
| 55 | A590910 | Пружинная шайба | 3 |
| 56 | 428028 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
