Топливные трубопроводы (центральный) — HITACHI EX8000-6

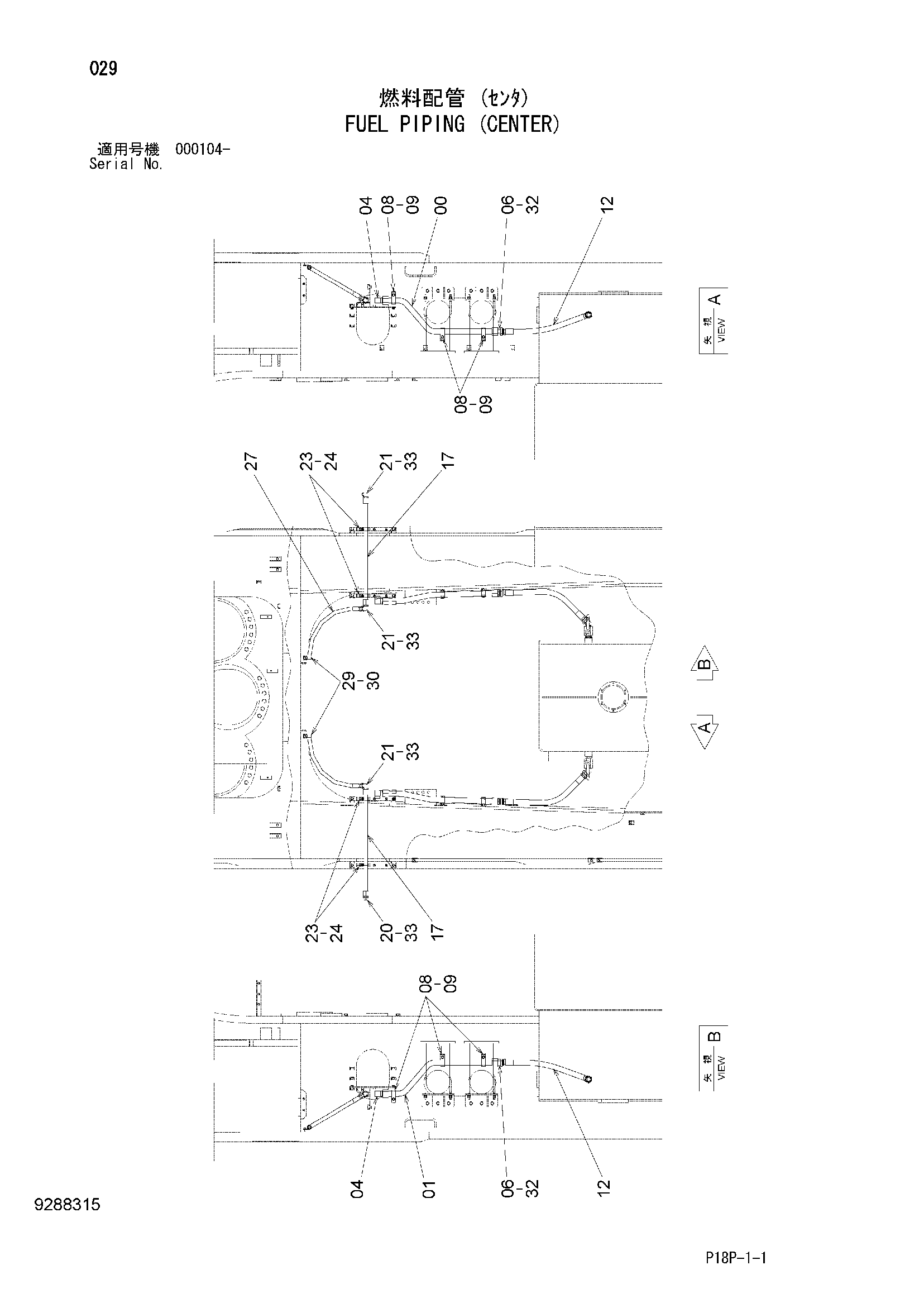

Заводская схема «Топливные трубопроводы (центральный)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096344 | Трубка | 1 |
| 01 | 8096345 | Трубка | 1 |
| 04 | 94-1407 | Угловой штуцер | 2 |
| 06 | 4042036 | Адаптер | 2 |
| 06A | 4037888 | Уплотнительное кольцо | 1 |
| 08 | 4053697 | Хомут трубки | 6 |
| 09 | J271275 | Болт с шайбой | 6 |
| 09A | J901275 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 12 | 4615579 | Шланг | 2 |
| 17 | 9769490 | Трубка | 2 |
| 20 | 4042034 | Адаптер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4102104 | Угловой штуцер | 3 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4053598 | Хомут трубки | 4 |
| 24 | J271265 | Болт с шайбой | 4 |
| 24A | J901265 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 27 | 4684677 | Шланг | 1 |
| 29 | 4190264 | Зажим | 2 |
| 30 | J271025 | Болт с шайбой | 2 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4085277 | Уплотнительное кольцо | 2 |
| 33 | 4366528 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
