Дренажные трубопроводы (верхняя платформа) — HITACHI EX8000-6

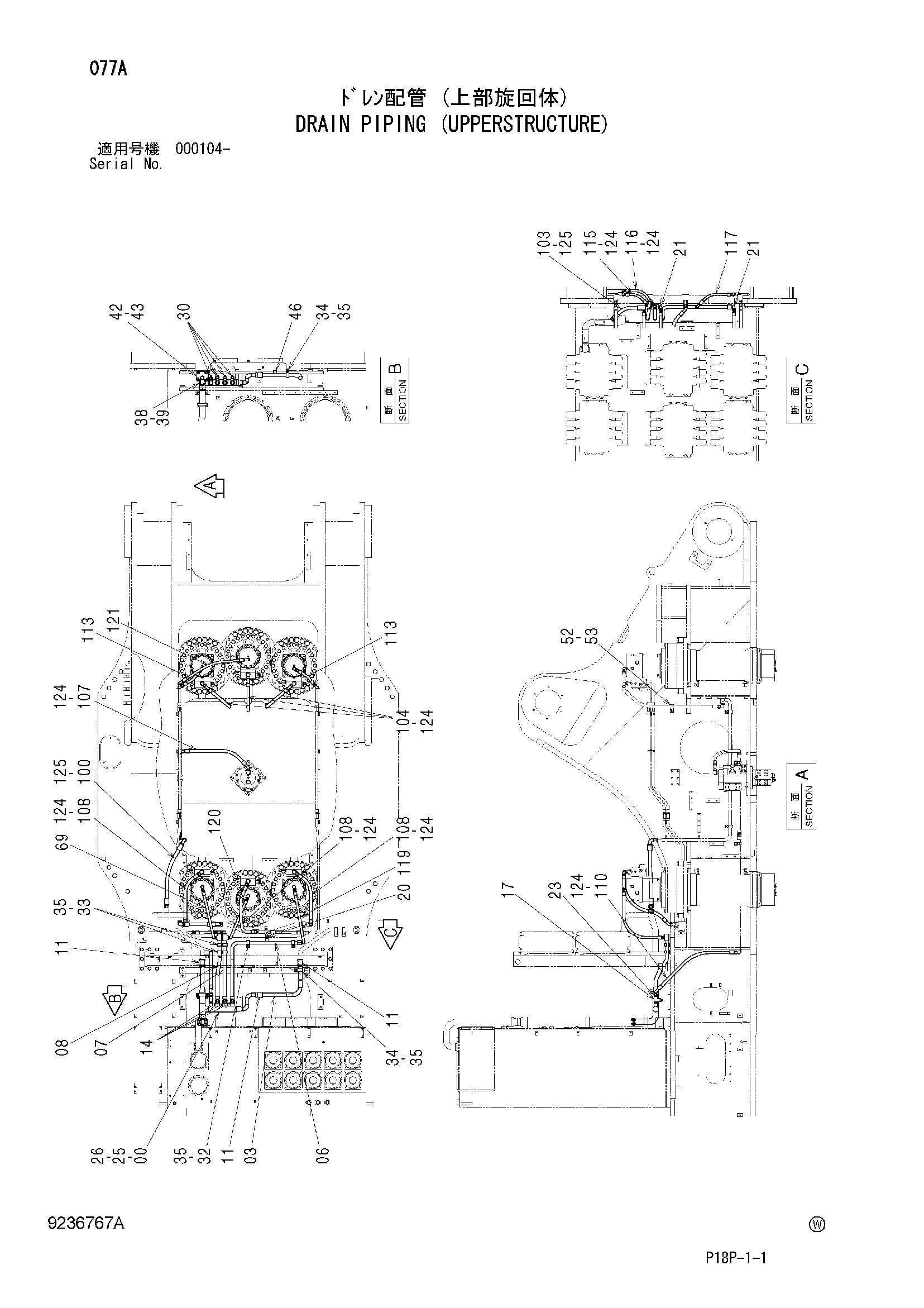

Заводская схема «Дренажные трубопроводы (верхняя платформа)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046121 | Трубка | 1 |
| 03 | 8096168 | Трубка | 1 |
| 06 | 8095949 | Трубка | 1 |
| 07 | 9762411 | Трубка | 1 |
| 08 | 8095935 | Трубка | 1 |
| 11 | 4067834 | Муфта | 3 |
| 11A | 4196260 | Уплотнение кольцо | 2 |
| 14 | 4042035 | Адаптер | 3 |
| 14A | 970860 | Уплотнительное кольцо | 1 |
| 17 | 4448172 | Тройник | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | A852166 | Адаптер | 3 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A852366 | Угловой штуцер | 3 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | A853188 | Адаптер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | M341245 | Болт с внутренним шестигранником | 4 |
| 26 | 4153541 | Уплотнительное кольцо | 1 |
| 30 | 4670726 | Датчик | 4 |
| 32 | 4053698 | Хомут трубки | 2 |
| 33 | 4053696 | Хомут трубки | 2 |
| 34 | 4053697 | Хомут трубки | 2 |
| 35 | J271270 | Болт с шайбой | 6 |
| 35A | J901270 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 38 | 4000909 | Хомут трубки | 1 |
| 39 | J271235 | Болт с шайбой | 2 |
| 39A | J901235 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 42 | 9762514 | Кронштейн | 1 |
| 43 | J281230 | Болт с шайбой | 2 |
| 43A | J901230 | Болт | 1 |
| 43B | 4249324 | Шайба | 1 |
| 46 | A885006 | Пробка | 1 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 52 | 4190264 | Зажим | 3 |
| 53 | J271025 | Болт с шайбой | 3 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 100 | 4619708 | Шланг | 1 |
| 103 | 4627960 | Шланг | 1 |
| 104 | 4619713 | Шланг | 3 |
| 107 | 4205319 | Шланг | 1 |
| 108 | 4624929 | Шланг | 3 |
| 110 | 4619709 | Шланг | 1 |
| 113 | 4615399 | Шланг | 2 |
| 115 | 4619714 | Шланг | 1 |
| 116 | 4620104 | Шланг | 1 |
| 117 | 4266180 | Шланг | 1 |
| 119 | 4371192 | Шланг | 2 |
| 120 | 4344603 | Шланг | 1 |
| 121 | 4631464 | Шланг | 1 |
| 124 | 4187328 | Уплотнительное кольцо | 16 |
| 125 | 4187329 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
