Впускной, выпускной трубопроводы — HITACHI EX8000-6

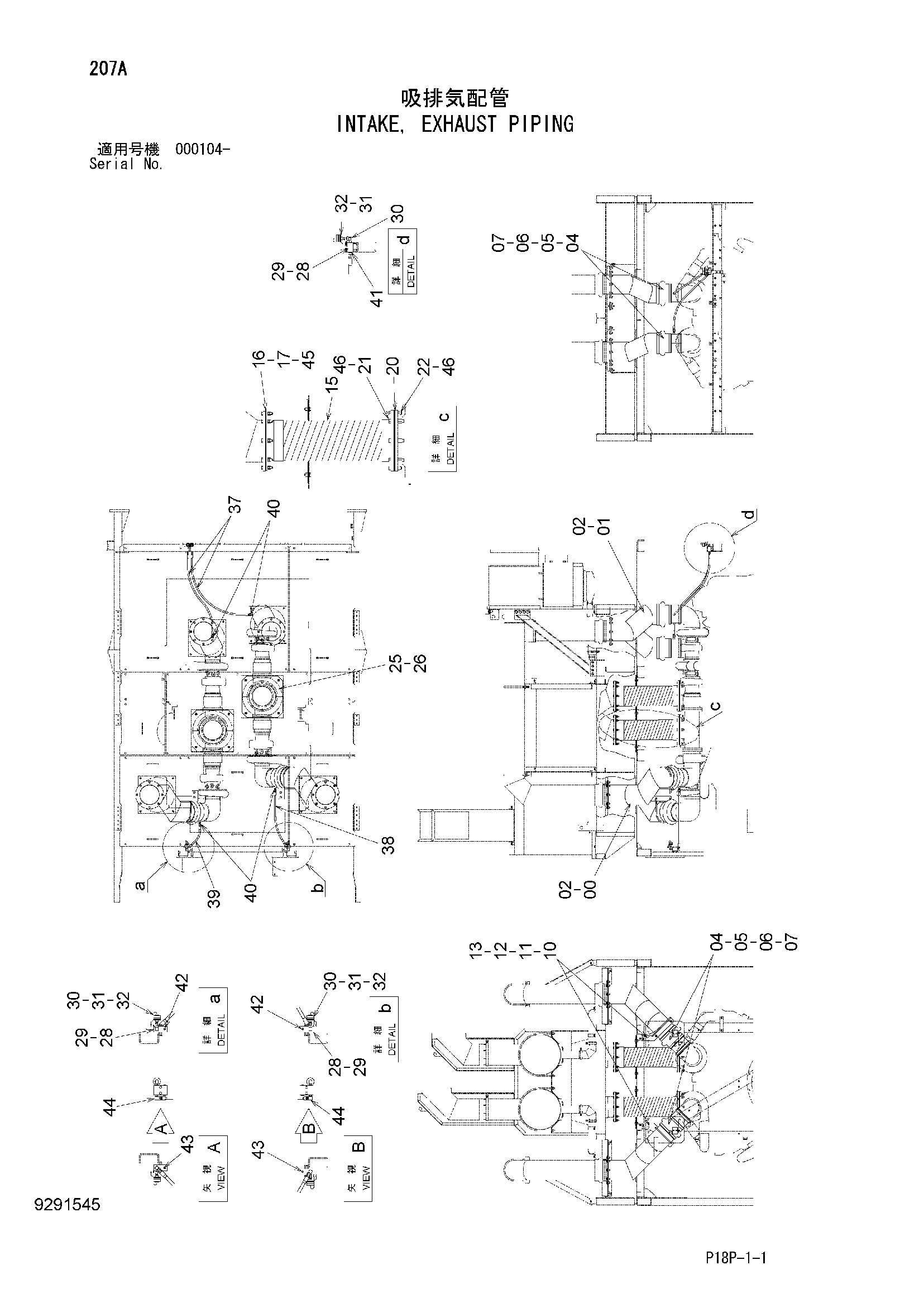

Заводская схема «Впускной, выпускной трубопроводы» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113853 | Трубка | 2 |
| 01 | 8113854 | Трубка | 2 |
| 02 | J281030 | Болт с шайбой | 32 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 04 | 4348917 | Резиновый шланг | 4 |
| 05 | 4282501 | Хомут шланга | 4 |
| 06 | 4282499 | Хомут шланга | 4 |
| 07 | 8062288 | Трубка | 4 |
| 10 | 8113833 | Кронштейн | 2 |
| 11 | J281030 | Болт с шайбой | 4 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | 4431310 | U-образный болт | 2 |
| 13 | J950012 | Гайка | 8 |
| 15 | 4689573 | Трубка | 2 |
| 16 | 4633050 | Прокладка | 2 |
| 17 | J901050 | Болт | 16 |
| 20 | 4633051 | Прокладка | 2 |
| 21 | J931670 | Болт | 12 |
| 22 | J931655 | Болт | 4 |
| 25 | 9769973 | Крышка | 4 |
| 26 | J271025 | Болт с шайбой | 8 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4370130 | Блок | 3 |
| 29 | J271050 | Болт с шайбой | 6 |
| 29A | J901050 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4319340 | Угловой штуцер | 4 |
| 31 | 4255811 | Адаптер | 4 |
| 32 | 4419601 | Индикатор | 4 |
| 37 | 4685258 | Шланг | 2 |
| 38 | 4620475 | Шланг | 1 |
| 39 | 4652676 | Шланг | 1 |
| 40 | 4298744 | Адаптер | 4 |
| 41 | 4154651 | Адаптер | 2 |
| 42 | 94-2010 | Пробка | 2 |
| 43 | 94-2011 | Пробка | 2 |
| 44 | 4154656 | Угловой штуцер | 2 |
| 45 | J950010 | Гайка | 32 |
| 46 | J950016 | Гайка | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
