Ступень (насос)(правый) — HITACHI EX8000-6

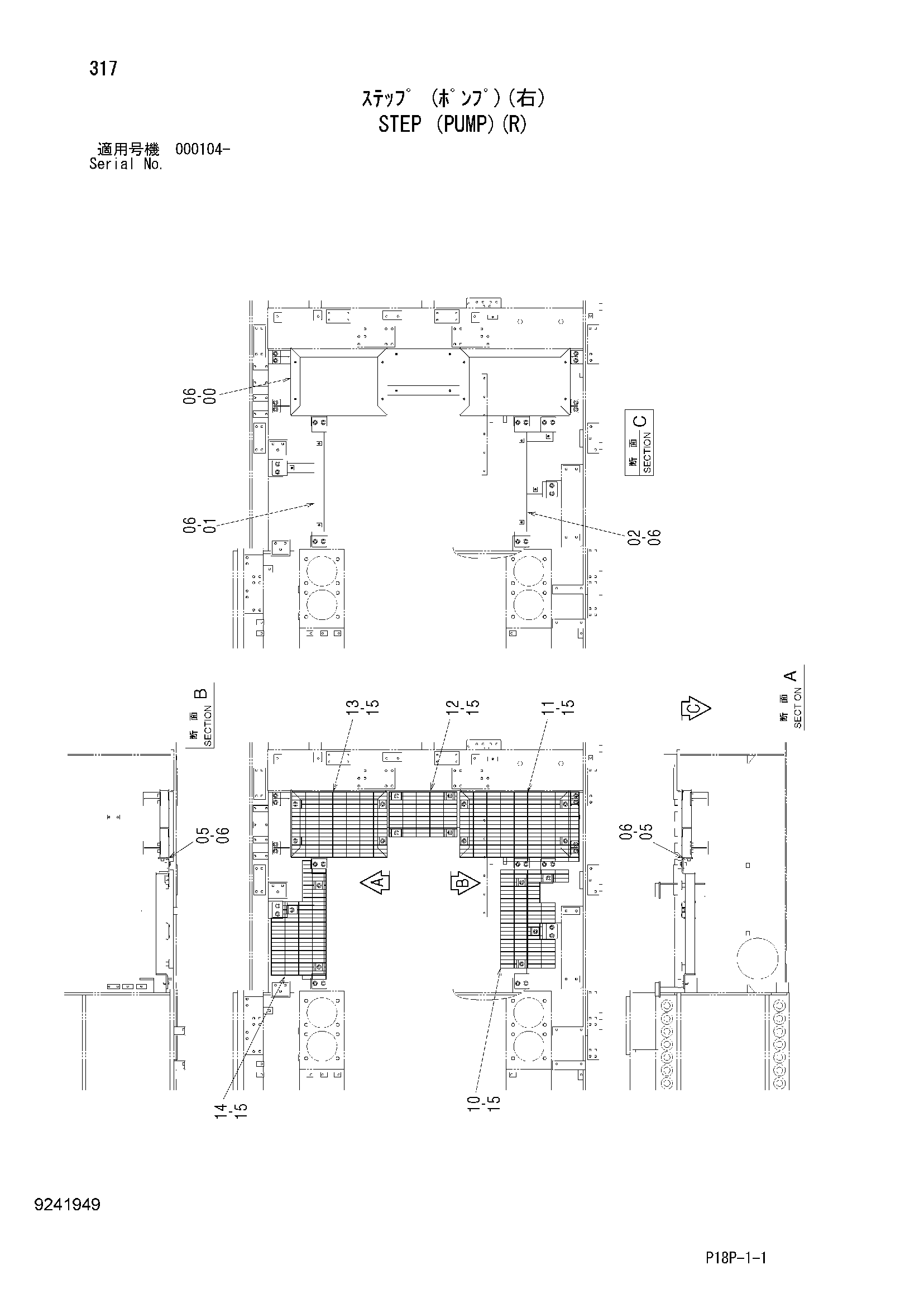

Заводская схема «Ступень (насос)(правый)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046745 | Кронштейн | 1 |
| 01 | 7046742 | Кронштейн | 1 |
| 02 | 7046740 | Кронштейн | 1 |
| 05 | 9762863 | Кронштейн | 3 |
| 06 | J281235 | Болт с шайбой | 28 |
| 06A | J901235 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 10 | 8096528 | Ступень | 1 |
| 11 | 8097204 | Ступень | 1 |
| 12 | 8097202 | Ступень | 1 |
| 13 | 8097201 | Ступень | 1 |
| 14 | 8097200 | Ступень | 1 |
| 15 | J281030 | Болт с шайбой | 19 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
