Гидрораспределитель (2/2) — HITACHI EX8000-6

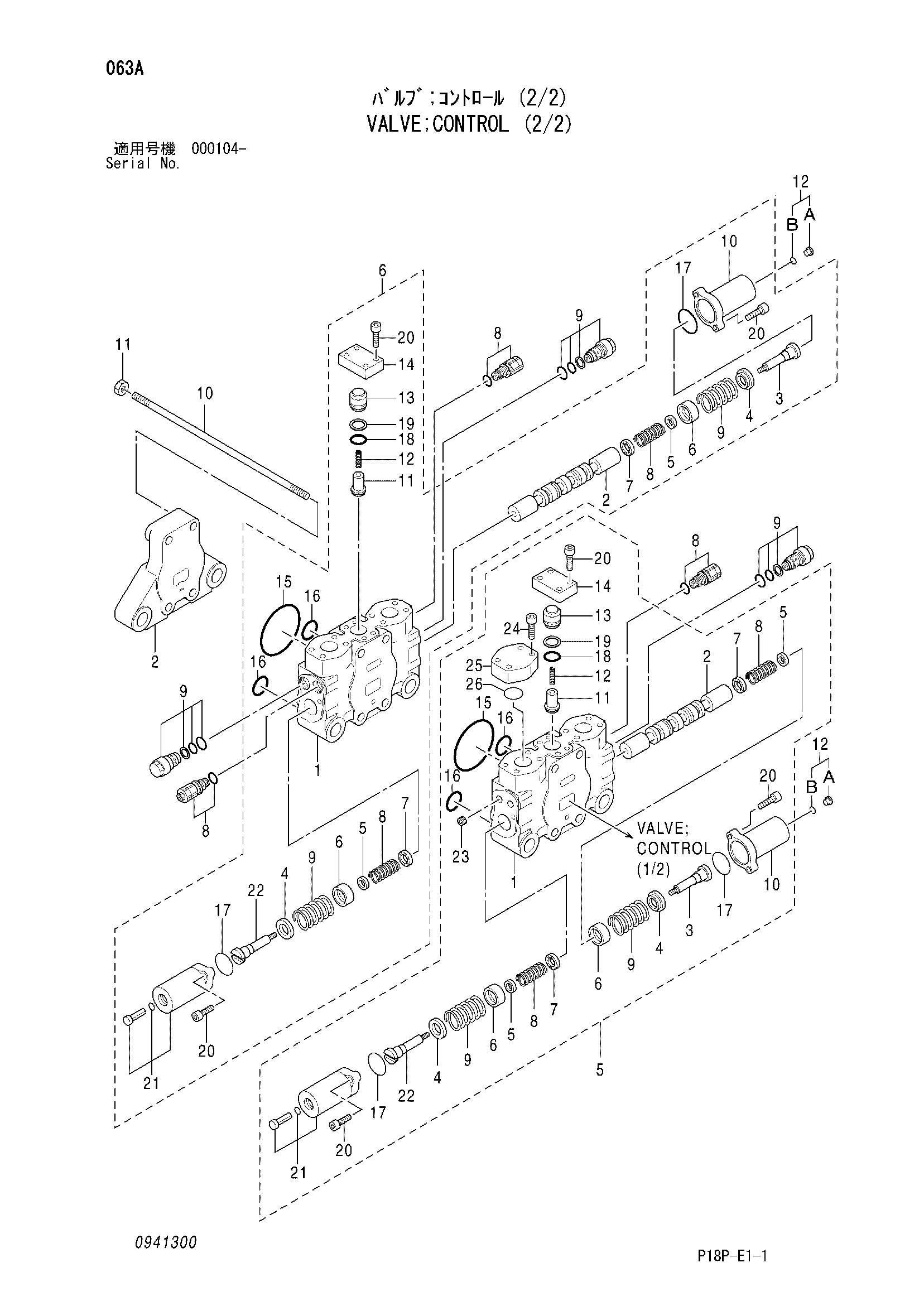

Заводская схема «Гидрораспределитель (2/2)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4618446	Гидрораспределитель (2/2)	1
2	0320201	Оутлет-сектион	1
5	0940501	Споол-сектион	1
5-3	0320701	Концевой	1
5-4	0320702	Седло пружины	2
5-5	0320703	Седло пружины	2
5-6	0320704	Седло пружины	2
5-7	0320705	Седло пружины	2
5-8	0320706	Пружина	2
5-9	0320707	Пружина	2
5-10	0320708	Колпачок	1
5-11	0456501	Тарельчатый клапан	1
5-12	0109107	Пружина	1
5-13	0320718	Пробка	1
5-14	0320712	Пластина	1
5-15	4154606	Уплотнительное кольцо	1
5-16	4153538	Уплотнительное кольцо	2
5-17	4153540	Уплотнительное кольцо	2
5-18	4294621	Уплотнительное кольцо	1
5-19	0456502	Опорное кольцо	1
5-20	0695003	Болт с внутренним шестигранником	8
5-21	0466601	Колпачок	1
5-22	0456504	Концевой	1
5-23	0668108	Пробка	1
5-24	0695403	Болт с внутренним шестигранником	4
5-25	0320715	Фланец	1
5-26	0455701	Уплотнительное кольцо	1
6	0940702	Споол-сектион	1
6-3	0320701	Концевой	1
6-4	0320702	Седло пружины	2
6-5	0320703	Седло пружины	2
6-6	0320704	Седло пружины	2
6-7	0320705	Седло пружины	2
6-8	0320706	Пружина	2
6-9	0320707	Пружина	2
6-10	0320708	Колпачок	1
6-11	0456501	Тарельчатый клапан	1
6-12	0109107	Пружина	1
6-13	0320718	Пробка	1
6-14	0320712	Пластина	1
6-15	4154606	Уплотнительное кольцо	1
6-16	4153538	Уплотнительное кольцо	2
6-17	4153540	Уплотнительное кольцо	2
6-18	4294621	Уплотнительное кольцо	1
6-19	0456502	Опорное кольцо	1
6-20	0695003	Болт с внутренним шестигранником	8
6-21	0466601	Колпачок	1
6-22	0456504	Концевой	1
8	0695006	Предохранительный клапан	3
9	0770403	Клапан	3
10	0320202	Шток TIE	4
11	0238415	Гайка	4
12	0695007	Пробка в сборе	2
12A	0695008	Пробка	1
12B	4509180	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
