Обратные трубопроводы (центральный)(3-2) — HITACHI EX8000-6

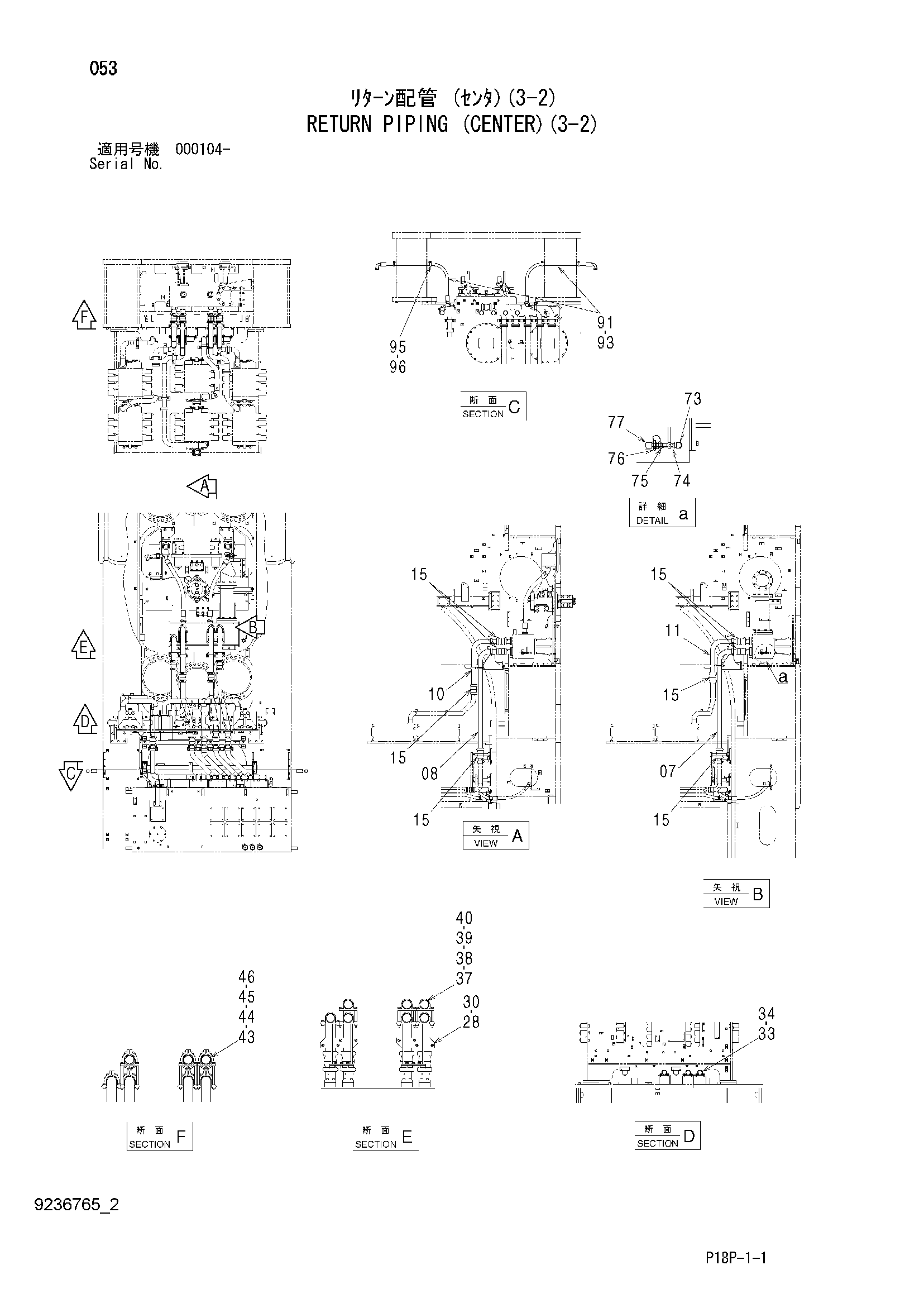

Заводская схема «Обратные трубопроводы (центральный)(3-2)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 3102240 | Трубка | 1 |
| 08 | 3102241 | Трубка | 1 |
| 10 | 3101791 | Трубка | 1 |
| 11 | 3101790 | Трубка | 1 |
| 15 | 4071215 | Муфта | 8 |
| 28 | 8096008 | Кронштейн | 1 |
| 30 | J271235 | Болт с шайбой | 3 |
| 30A | J901235 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 33 | 4000909 | Хомут трубки | 2 |
| 34 | J271035 | Болт с шайбой | 4 |
| 34A | J901035 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 37 | 4000909 | Хомут трубки | 4 |
| 38 | 9749627 | Хомут | 2 |
| 39 | J921011 | Болт | 4 |
| 40 | J222010 | Шайба | 4 |
| 43 | 4000909 | Хомут трубки | 4 |
| 44 | 9762294 | Хомут | 2 |
| 45 | 4169512 | Болт | 4 |
| 46 | J222010 | Шайба | 4 |
| 73 | 4061078 | Угловой штуцер | 1 |
| 73A | 4506424 | Уплотнительное кольцо | 1 |
| 74 | 94-4029 | Кран | 1 |
| 75 | 94-1704 | Адаптер | 1 |
| 76 | 4408512 | Быстросъёмное устройство быстрый | 1 |
| 77 | 4408514 | Пылезащитный колпачок | 1 |
| 91 | 4627679 | Шланг | 2 |
| 93 | 4187329 | Уплотнительное кольцо | 4 |
| 95 | 4193848 | Зажим | 4 |
| 96 | J271025 | Болт с шайбой | 4 |
| 96A | J901025 | Болт | 1 |
| 96B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
