Стрела (погрузчик) — HITACHI EX8000-6

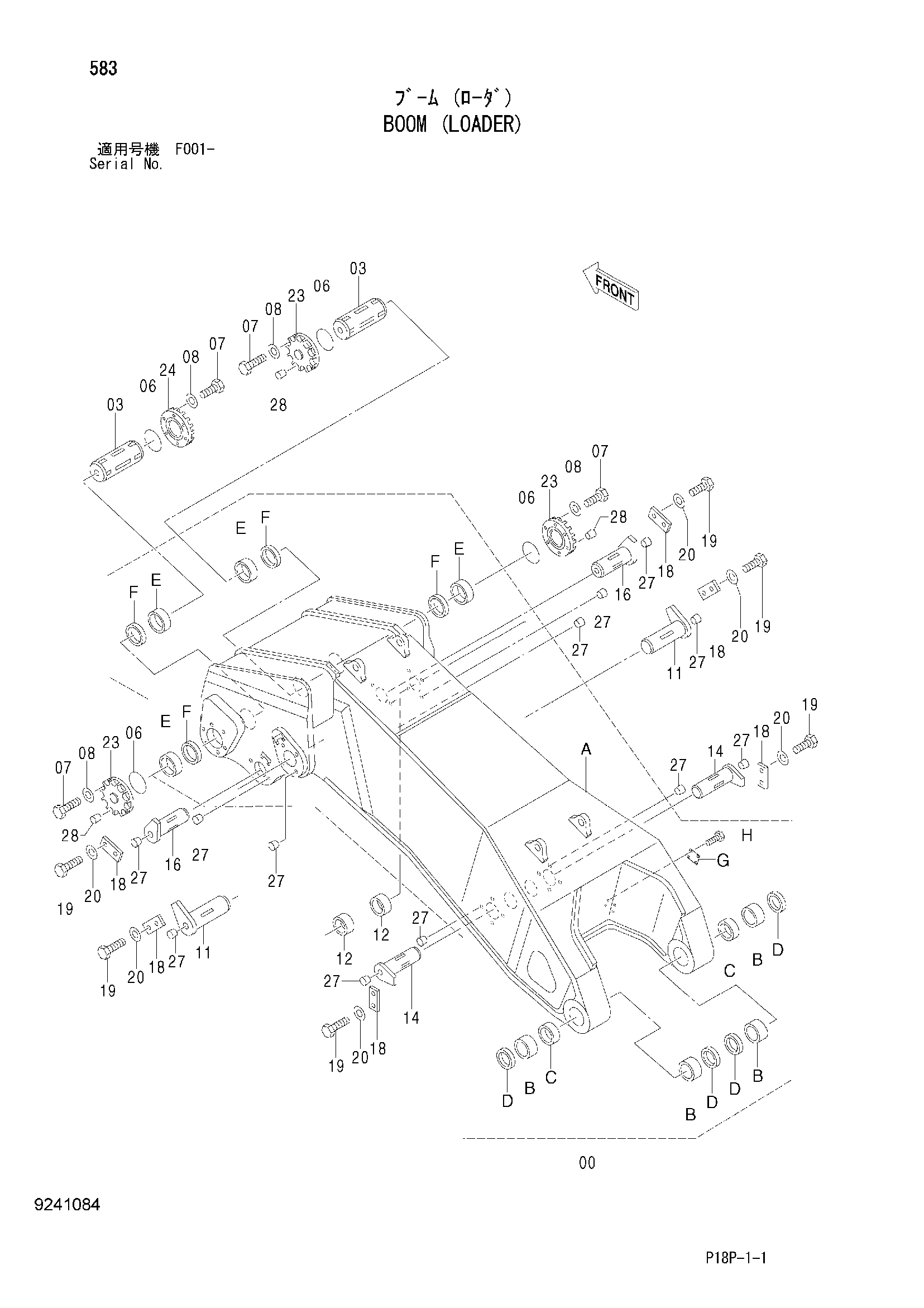

Заводская схема «Стрела (погрузчик)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9241082 | Стрела | 1 |
| 00B | 3102594 | Втулка | 4 |
| 00C | 4622111 | Проставка | 2 |
| 00D | 4622185 | Пылезащитное уплотнение | 4 |
| 00E | 4622102 | Втулка | 4 |
| 00F | 4622185 | Пылезащитное уплотнение | 4 |
| 00H | M492564 | Приводной винт | 4 |
| 03 | 3102611 | Палец | 2 |
| 06 | 4092890 | Уплотнительное кольцо | 4 |
| 07 | J932060 | Болт | 24 |
| 08 | J222020 | Шайба | 24 |
| 11 | 8096671 | Палец | 2 |
| 12 | 4622379 | Проставка | 2 |
| 14 | 8096672 | Палец | 2 |
| 16 | 8096674 | Палец | 2 |
| 18 | 4615408 | Пластина | 6 |
| 19 | J932470 | Болт | 12 |
| 20 | J222024 | Шайба | 12 |
| 23 | 3102583 | Крышка | 3 |
| 24 | 3102582 | Крышка | 1 |
| 27 | 425176 | Пробка | 26 |
| 28 | 429597 | Пробка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
