Лестница группа — HITACHI EX8000-6

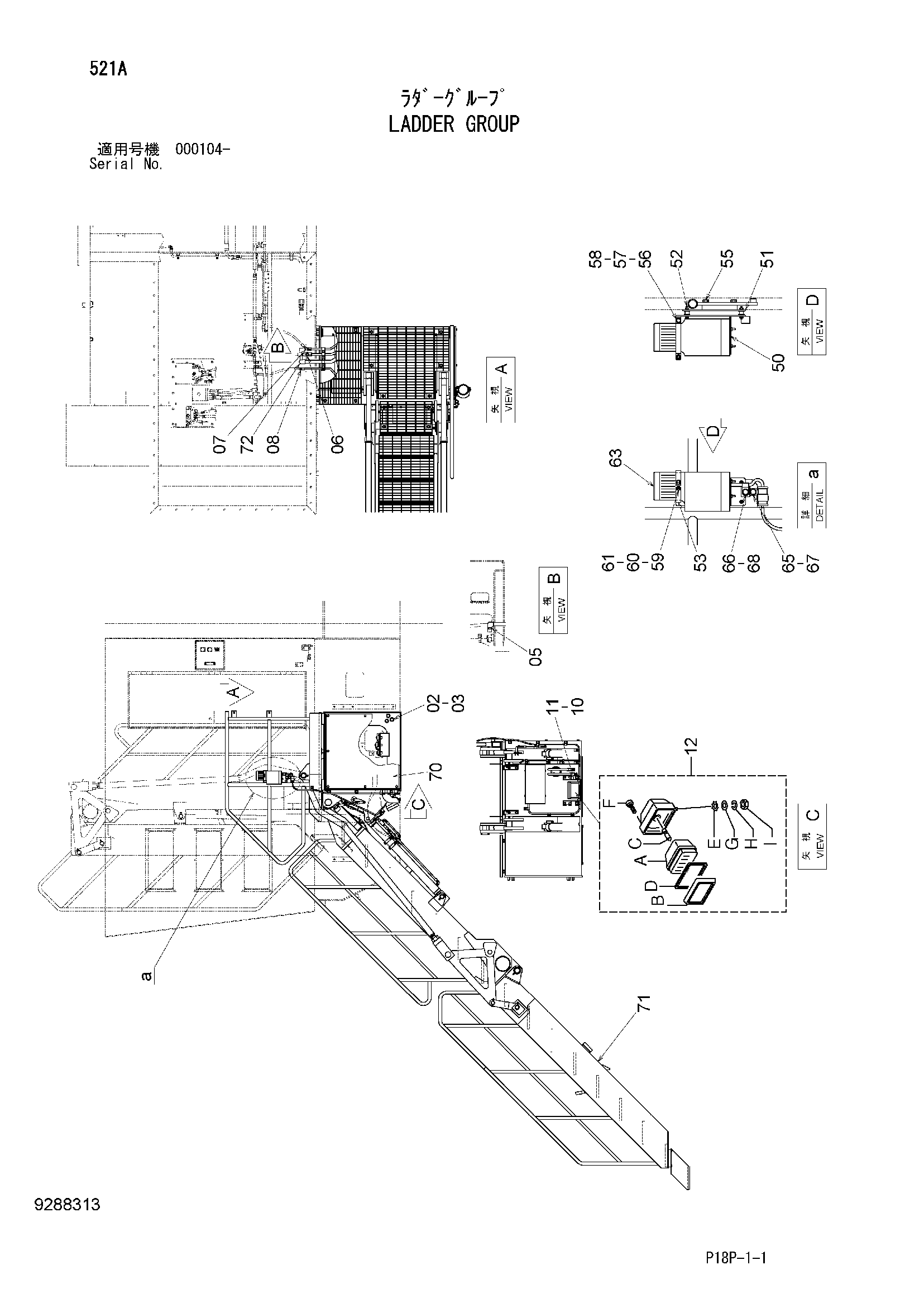

Заводская схема «Лестница группа» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J922055 | Болт | 12 |
| 03 | J222020 | Шайба | 12 |
| 05 | A853188 | Адаптер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4348798 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852233 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 8059828 | Кронштейн | 1 |
| 11 | J271030 | Болт с шайбой | 4 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4336570 | Фара | 1 |
| 12A | 4326801 | Ленс блок | 1 |
| 12B | 4326802 | Рама | 1 |
| 12C | 4285648 | Лампа | 1 |
| 12D | 4326803 | Прокладка | 1 |
| 12E | 4307026 | Шайба | 1 |
| 12F | 4307027 | Винт | 4 |
| 12G | A590114 | Плоская шайба | 1 |
| 12H | A590914 | Пружинная шайба | 1 |
| 12I | J952014 | Гайка | 1 |
| 50 | 8112643 | Кронштейн | 1 |
| 51 | 9768825 | Кронштейн | 1 |
| 52 | 4677490 | Резиновая подушка | 4 |
| 53 | 9768832 | Хомут | 2 |
| 55 | J271025 | Болт с шайбой | 2 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | J260820 | Болт с шайбой | 2 |
| 56A | J900820 | Болт | 1 |
| 56B | A590108 | Плоская шайба | 1 |
| 57 | A590108 | Плоская шайба | 2 |
| 58 | J950008 | Гайка | 2 |
| 59 | J260830 | Болт с шайбой | 1 |
| 59A | J900830 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 60 | A590108 | Плоская шайба | 1 |
| 61 | J950008 | Гайка | 2 |
| 63 | 4657634 | Фонарь воркинг | 1 |
| 65 | 4448037 | Кронштейн | 1 |
| 66 | 4190261 | Зажим | 1 |
| 67 | J271035 | Болт с шайбой | 1 |
| 67A | J901035 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 68 | J271025 | Болт с шайбой | 1 |
| 68A | J901025 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
