Механизм натяжения трубопроводы — HITACHI EX8000-6

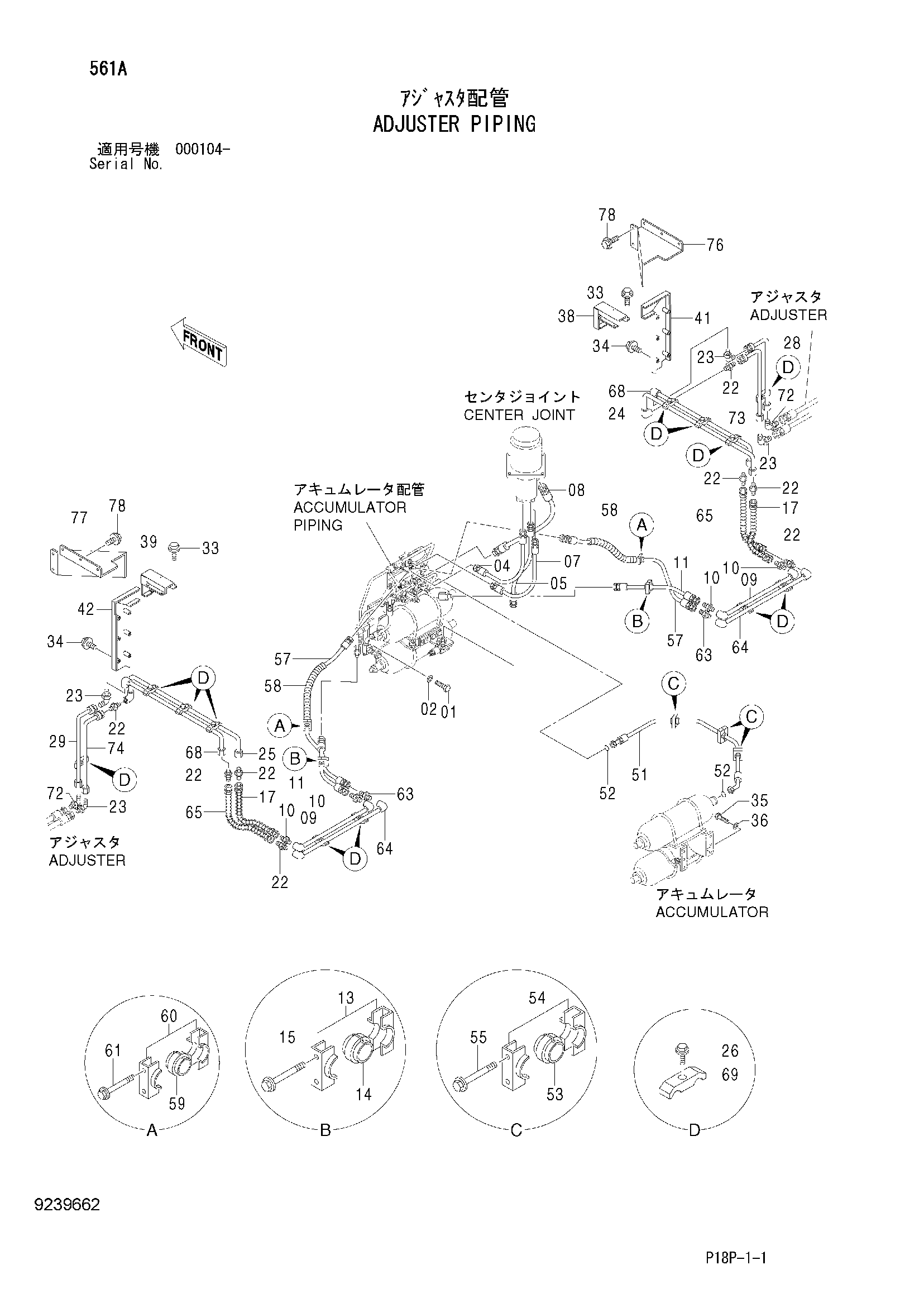

Заводская схема «Механизм натяжения трубопроводы» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J931655 | Болт | 6 |
| 02 | J222016 | Шайба | 6 |
| 04 | 4269846 | Шланг | 1 |
| 05 | 4415290 | Шланг | 1 |
| 07 | 4269804 | Шланг | 1 |
| 08 | 4620496 | Шланг | 1 |
| 09 | 9762532 | Трубка | 2 |
| 10 | A852144 | Адаптер | 4 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4481350 | Шланг | 2 |
| 13 | 4189932 | Хомут | 2 |
| 14 | 4192663 | Втулка | 2 |
| 15 | J271090 | Болт с шайбой | 4 |
| 15A | J901090 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4620498 | Шланг | 2 |
| 22 | A852144 | Адаптер | 8 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A852344 | Угловой штуцер | 4 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 9763811 | Трубка | 1 |
| 25 | 9763812 | Трубка | 1 |
| 26 | J271045 | Болт с шайбой | 12 |
| 26A | J901045 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 8099205 | Трубка | 1 |
| 29 | 8099206 | Трубка | 1 |
| 33 | J281025 | Болт с шайбой | 8 |
| 33A | J901025 | Болт | 1 |
| 33B | 4486055 | Шайба | 1 |
| 34 | J281090 | Болт с шайбой | 12 |
| 34A | J901090 | Болт | 1 |
| 34B | 4486055 | Шайба | 1 |
| 35 | J901445 | Болт | 6 |
| 36 | J222014 | Шайба | 6 |
| 38 | 8099228 | Крышка | 1 |
| 39 | 8099229 | Крышка | 1 |
| 41 | 8099212 | Крышка | 1 |
| 42 | 8099213 | Крышка | 1 |
| 51 | 4620504 | Шланг | 1 |
| 52 | 4187308 | Уплотнительное кольцо | 2 |
| 53 | 4409114 | Втулка | 3 |
| 54 | 4189932 | Хомут | 3 |
| 55 | J271090 | Болт с шайбой | 6 |
| 55A | J901090 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 57 | 4620497 | Шланг | 2 |
| 58 | 4071349 | Защита шланга | 2 |
| 59 | 4186041 | Втулка | 2 |
| 60 | 4186040 | Хомут | 2 |
| 61 | J260850 | Болт с шайбой | 4 |
| 61A | J900850 | Болт | 1 |
| 61B | A590108 | Плоская шайба | 1 |
| 63 | 4327296 | Адаптер | 2 |
| 63A | 4506418 | Уплотнительное кольцо | 1 |
| 64 | 9762533 | Трубка | 2 |
| 65 | 4620499 | Шланг | 2 |
| 68 | 9763810 | Трубка | 2 |
| 69 | 4053593 | Хомут трубки | 12 |
| 72 | A852343 | Угловой штуцер | 2 |
| 72A | 4506418 | Уплотнительное кольцо | 1 |
| 73 | 8099207 | Трубка | 1 |
| 74 | 8099208 | Трубка | 1 |
| 76 | 8109454 | Крышка | 1 |
| 77 | 8109455 | Крышка | 1 |
| 78 | J281025 | Болт с шайбой | 14 |
| 78A | J901025 | Болт | 1 |
| 78B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
