Ковш угол указатель — HITACHI EX8000-6

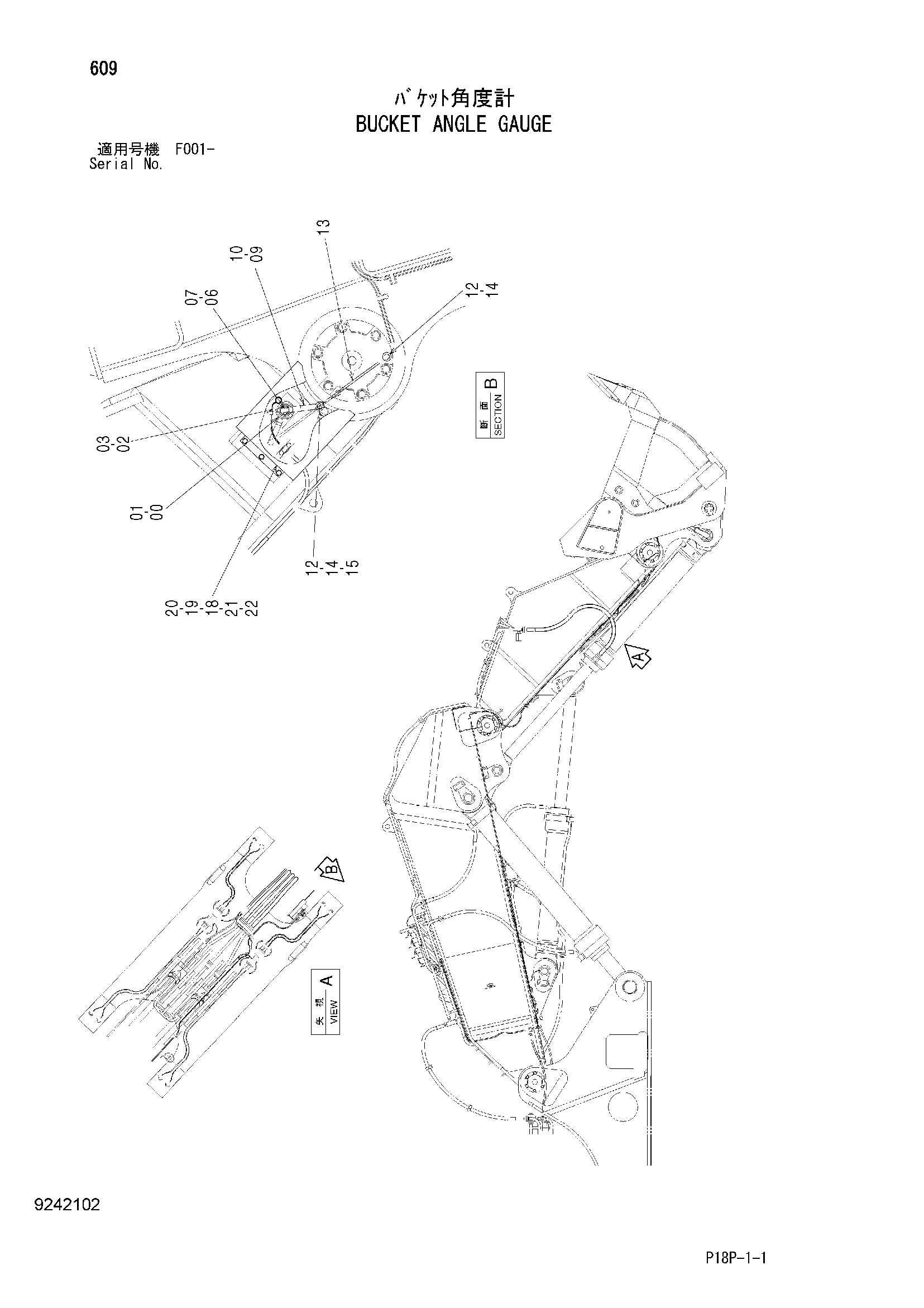

Заводская схема «Ковш угол указатель» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476333 | Датчик угла | 1 |
| 01 | M340836 | Болт с внутренним шестигранником | 5 |
| 02 | 4257159 | Кронштейн | 1 |
| 03 | J222008 | Шайба | 1 |
| 06 | 4622864 | Рычаг | 1 |
| 07 | M340825 | Болт с внутренним шестигранником | 1 |
| 09 | 4623296 | Рычаг | 1 |
| 10 | M340820 | Болт с внутренним шестигранником | 2 |
| 12 | 4056020 | Шарнир | 2 |
| 13 | 3034160 | Шток | 1 |
| 14 | J952012 | Гайка | 3 |
| 15 | J222012 | Шайба | 1 |
| 18 | 8096722 | Крышка | 1 |
| 19 | J931640 | Болт | 6 |
| 20 | J222016 | Шайба | 6 |
| 21 | J921225 | Болт | 2 |
| 22 | J222012 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
