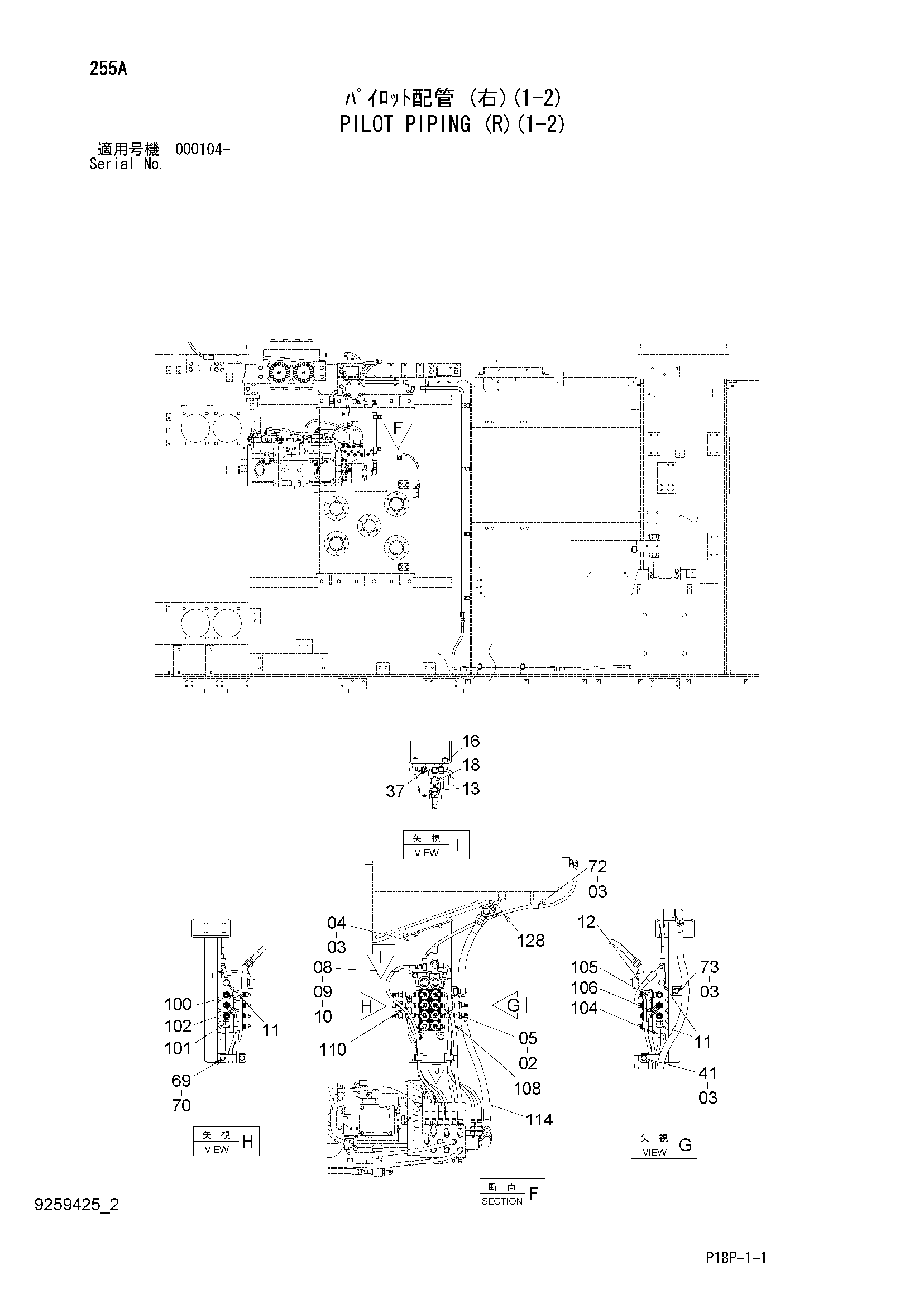

Пилотные гидролинии (правый)(1-2) — HITACHI EX8000-6
Заводская схема «Пилотные гидролинии (правый)(1-2)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271040 | Болт с шайбой | 4 |
| 02A | J901040 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271025 | Болт с шайбой | 7 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 7047776 | Кронштейн | 1 |
| 05 | 9242460 | Электромагнитный клапан | 1 |
| 08 | 4454002 | Тройник | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4436535 | Датчик давления | 6 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852122 | Адаптер | 6 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A885002 | Пробка | 4 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A885003 | Пробка | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852244 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852333 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A885004 | Пробка | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | A852422 | Тройник | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4190253 | Зажим | 1 |
| 69 | 9744322 | Хомут | 2 |
| 70 | J271055 | Болт с шайбой | 4 |
| 70A | J901055 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
| 72 | 4190272 | Зажим | 1 |
| 73 | 4192035 | Зажим | 1 |
| 100 | 4620904 | Шланг | 1 |
| 101 | 4620072 | Шланг | 1 |
| 102 | 4622834 | Шланг | 1 |
| 104 | 4452733 | Шланг | 1 |
| 105 | 4470392 | Шланг | 1 |
| 106 | 4451133 | Шланг | 1 |
| 108 | 4449627 | Шланг | 1 |
| 110 | 4297998 | Шланг | 1 |
| 114 | 4625630 | Шланг | 1 |
| 128 | 4483933 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
