Ступень (центральный)(1-1) — HITACHI EX8000-6

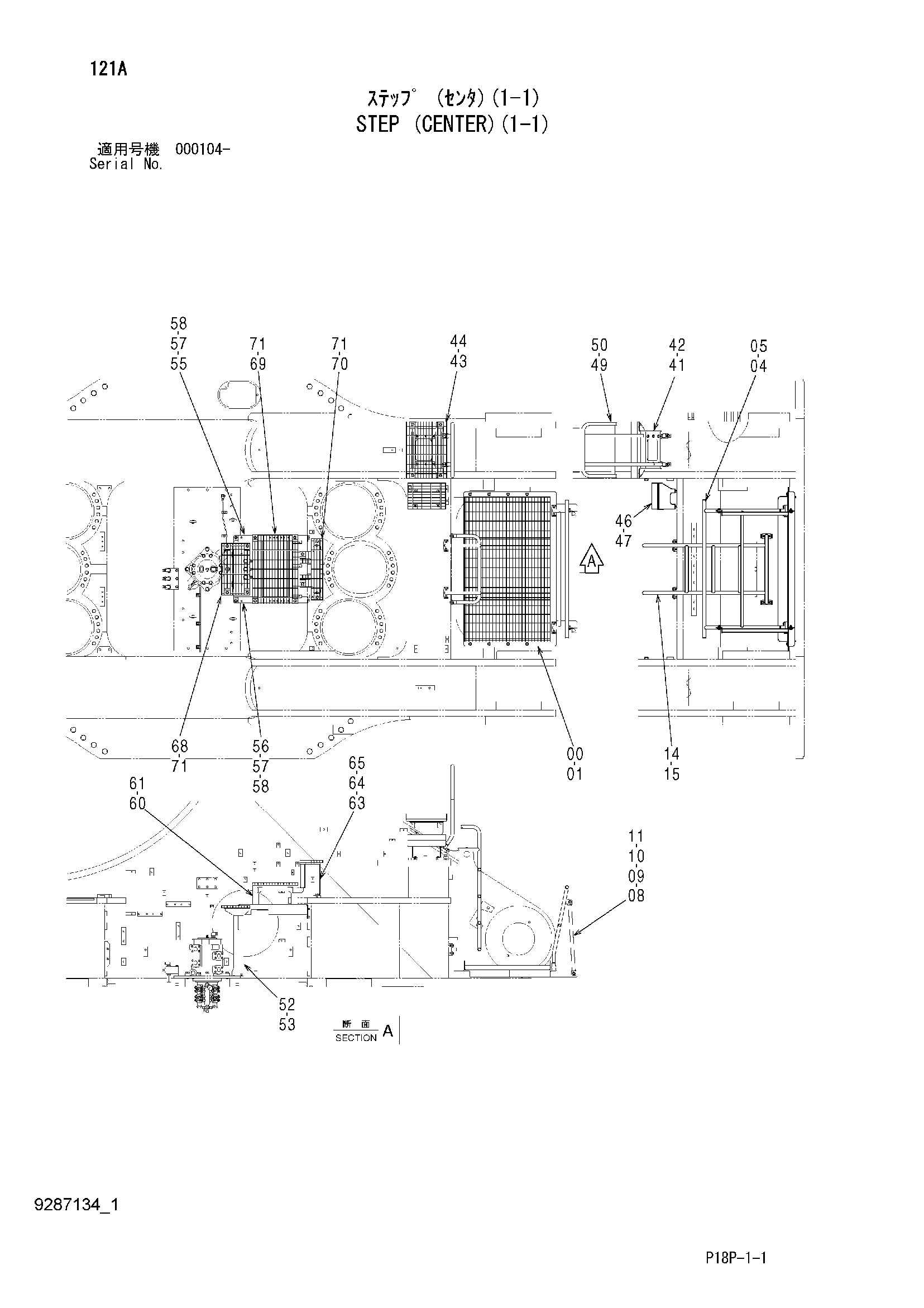

Заводская схема «Ступень (центральный)(1-1)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026174 | Ступень | 1 |
| 01 | J281240 | Болт с шайбой | 8 |
| 01A | J901240 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 04 | 7046438 | Поручень | 1 |
| 05 | J271235 | Болт с шайбой | 4 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 08 | 9762633 | Трубка | 2 |
| 09 | J281235 | Болт с шайбой | 4 |
| 09A | J901235 | Болт | 1 |
| 09B | 4249324 | Шайба | 1 |
| 10 | 4249324 | Шайба | 4 |
| 11 | J950012 | Гайка | 4 |
| 14 | 8096545 | Лестница | 1 |
| 15 | J271235 | Болт с шайбой | 8 |
| 15A | J901235 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 41 | 7047091 | Кронштейн | 1 |
| 42 | J281230 | Болт с шайбой | 6 |
| 42A | J901230 | Болт | 1 |
| 42B | 4249324 | Шайба | 1 |
| 43 | 8097878 | Ступень | 1 |
| 44 | J281035 | Болт с шайбой | 4 |
| 44A | J901035 | Болт | 1 |
| 44B | 4486055 | Шайба | 1 |
| 46 | 7047092 | Ступень | 1 |
| 47 | J271025 | Болт с шайбой | 4 |
| 47A | J901025 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 49 | 8097879 | Поручень | 1 |
| 50 | J271235 | Болт с шайбой | 4 |
| 50A | J901235 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 52 | 7047880 | Опора | 1 |
| 53 | J281230 | Болт с шайбой | 4 |
| 53A | J901030 | Болт | 1 |
| 53B | 4486055 | Шайба | 1 |
| 55 | 8099565 | Кронштейн | 1 |
| 56 | 8099105 | Кронштейн | 1 |
| 57 | J281025 | Болт с шайбой | 4 |
| 57A | J901025 | Болт | 1 |
| 57B | 4486055 | Шайба | 1 |
| 58 | J281035 | Болт с шайбой | 4 |
| 58A | J901035 | Болт | 1 |
| 58B | 4486055 | Шайба | 1 |
| 60 | 7047882 | Опора | 1 |
| 61 | J281035 | Болт с шайбой | 4 |
| 61A | J901035 | Болт | 1 |
| 61B | 4486055 | Шайба | 1 |
| 63 | 8098215 | Опора | 1 |
| 64 | J281230 | Болт с шайбой | 2 |
| 64A | J901230 | Болт | 1 |
| 64B | 4249324 | Шайба | 1 |
| 65 | J281235 | Болт с шайбой | 2 |
| 65A | J901235 | Болт | 1 |
| 65B | 4249324 | Шайба | 1 |
| 68 | 8099447 | Ступень | 1 |
| 69 | 7047806 | Ступень | 1 |
| 70 | 8099448 | Ступень | 1 |
| 71 | J281035 | Болт с шайбой | 12 |
| 71A | J901035 | Болт | 1 |
| 71B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
